5

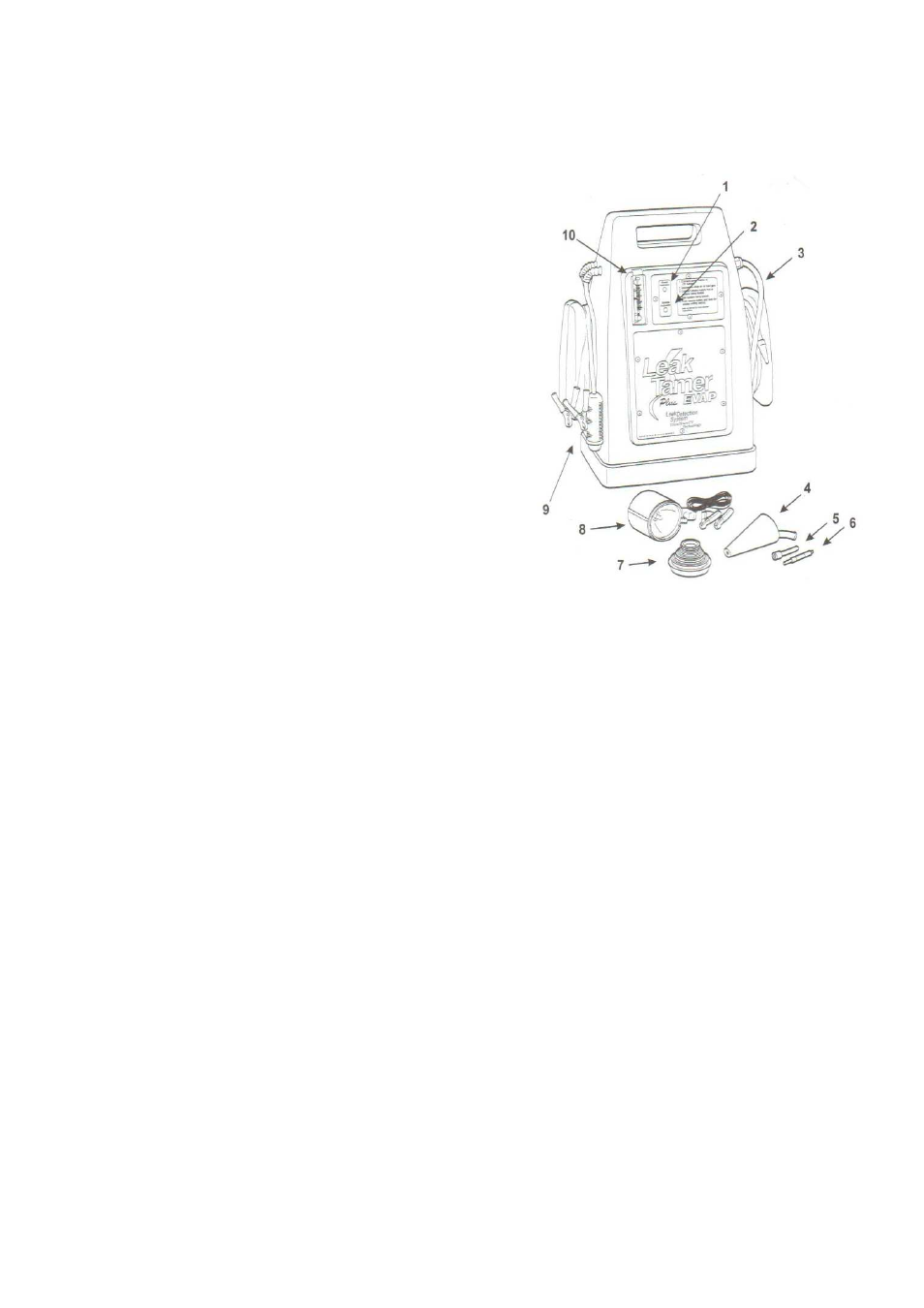

Общее
описание
установки
OTC6521 LeakTamer PLUS
1.
Индикатор
питания
–
включается
при
подключении
установки
к
АКБ
.
2.
Индикатор
подачи
дыма
–
включается
после
нажатия
на
кнопку
удаленного
пуска
,
показывая
,
что
установка
начала
генерировать
дым
.
3.
Шланг
для
подачи
дыма
–
подключается
к
диагностируемой
системе
.
4.
Конусная
насадка
для
диагностики
системы
выпуска
.
К
конусу
подключен
специальный
шланг
,
к
которому
подключается
шланг
для
подачи
дыма
.
5.
Сервисный
адаптер
для
диагностики
систем
EVAP –
подключается
к
сервисному
порту
системы
EVAP
для
ее
диагностики
.
6.
Съемник
порта
Шредера
7.
Набор
заглушек
–
используется
для
герметизации
шлангов
и
патрубков
при
диагностике
системы
впуска
.
8.
Осветительная
лампа
–
используется
для
удобства
обнаружения
дыма
при
поиске
утечек
.
9.
Кабель
удаленного
пуска
и
кабели
питания
–
используются
для
управления
установкой
.
После
нажатия
на
кнопку
удаленного
пуска
установка
работает
в
течение
5
минут
.
Для
выключения
установки
необходимо
нажать
на
кнопку
удаленного
пуска
еще
раз
.
10.
Расходомер
с
меткой
-
позволяет
быстро
определить
,
есть
утечка
или
нет
при
диагностике
системы
.
Позиции
,
которые
включены
в
поставку
,
но
не
указаны
на
рисунке
:
11.
Горловина
для
заправки
жидкости
(
находится
на
задней
стороне
установки
):
В
горловине
находится
щуп
,
подобный
моторному
,
который
имеет
две
метки
нижнего
и
верхнего
уровня
.
Используя
эти
метки
Вы
сможете
определить
необходимость
дозаправки
установки
.
12.
Жидкость
для
генерации
дыма
:
Установка
LeakTamer
изначально
полностью
заправлена
и
позволит
Вам
провести
не
менее
500
тестов
до
того
как
ее
потребуется
заправлять
.
Мы
рекомендуем
менять
жидкость
не
реже
1
раза
в
год
,
что
позволит
сохранять
ее
работоспособность
долгие
годы
.
13.
Влагоотделяющий
фильтр
– (
на
задней
стороне
установки
)
очищает
,
подавая
в
установку
сжатый
воздух
.
