Общие сведения об устройстве
- 15 -
Настройк
а
1

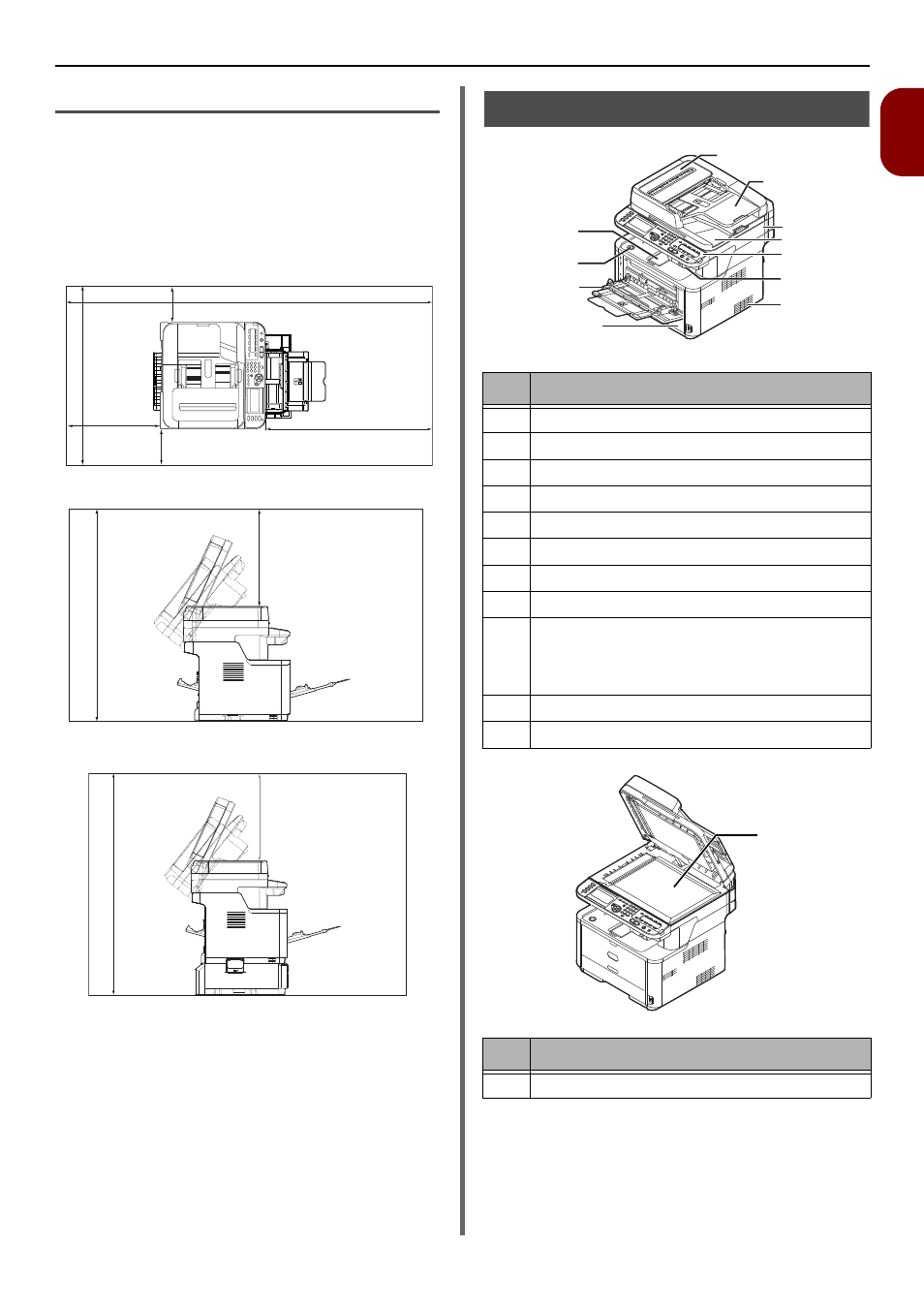

Пространство для установки
Установите устройство на плоской поверхности,
освободив достаточно места для размещения
устройства.
Следует предусмотреть достаточное пространство
вокруг устройства в соответствии с
представленными ниже исунками.
 Вид сверху
 Вид сбоку
 Вид сбоку (установлен лоток 2)
Названия составных частей
20 см
50 см
20 см
100 см
(83 см)
(193 см)
50 см
(96 см)
50 см
(110 см)
№ Название
1 Крышка автоподатчика документов (АПД)
2 Лоток подачи оригинала
3 Блок сканера
4 Крышка стекла экспонирования
5 Панель оператора
6 USB-порт
7 Вентиляционные отверстия
8 Лоток 1
9 Ручной лоток (только для MB441/MB461/ES4161
MFP)
Многоцелевой лоток (МЦ) (только для MB451/
MB451w/MB471/MB471w/MB491/ES4191 MFP)
10 Кнопка открытия верхней крышки
11 Верхняя крышка
№ Название
12 Стекло экспонирования
11
10
9
8
7
3
4
5
6
2
1
12
