NVIP-2DN4001V/IRH-2P Руководство пользователя, версия 1.0
Все права защищены © AAT Holding sp. z o.o.
11
2.2. Установка NVIP-2DN4001V/IRH-2P
Для установки камеры соблюдайте следующие инструкции:
 Открутите купол камеры.
 Открутите основание от модуля камеры (винт “A”).
 Нажмите защелки “B” в направлении, указанном стрелкой и поднимите модуль камеры вверх.
 Отсоедините кабель, установите на него уплотнение, прикрутите кабель к корпусу камеры
используя тонкие и толстые (6 мм) силиконовые прокладки, поставляемые с муфтой
(сальником). Не используйте оригинальные гайки, так как они не предназначены для данной
операции.
 Используйте отверстия в основании камеры как шаблон, чтобы отметить точки, в которых
необходимо просверлить отверстия для винтов и кабелей (например, с помощью кернера).
 Просверлите отверстия в намеченных точках, соответствующих расположению отверстий в
основании камеры.
 Просверлите отверстие для кабелей в месте установки.
 Установите основание камеры с помощью винтов, входящих в комплект поставки.
 Установите модуль камеры на ее основание и закрутите винт “A”.
Примечание:
Для обеспечения заявленной степени защиты необходимо обработать герметиком кронштейн
камеры во избежание попадания воды внутрь. Кроме того, при креплении кронштейна на
шероховатых/неровных поверхностях необходимо дополнительно уплотнить соединение с
помощью соответствующего герметика. Особое внимание необходимо обращать на крепежные
отверстия; если они сквозные, они также должны быть загерметизированы.
Для регулировки снимаемого плана соблюдайте следующие инструкции:
 Нажмите защелки “C” в направлении, указанном стрелкой и снимите крышку.
 Ослабьте вертикальные регулировочные винты (винты “D”).

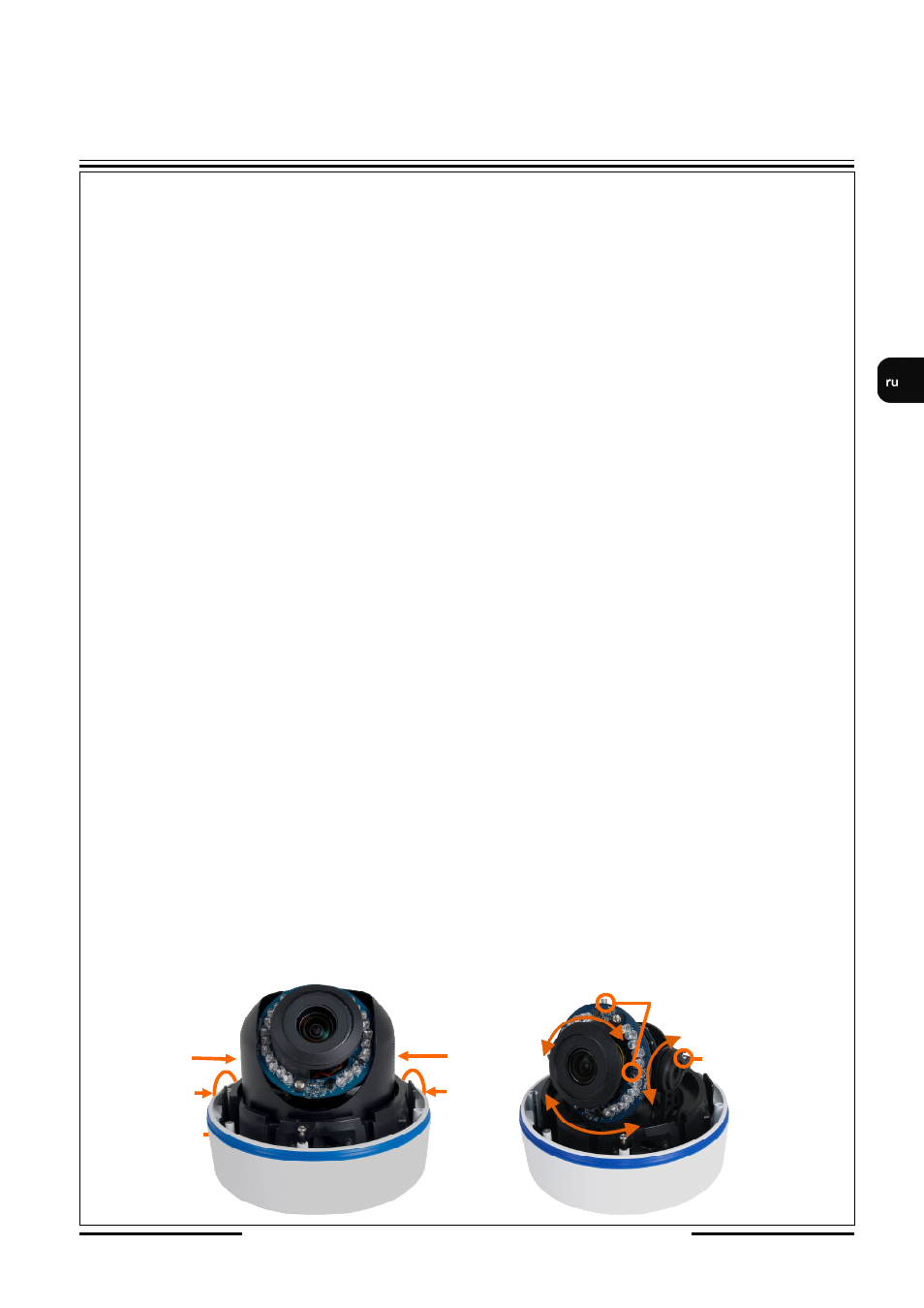

 Установите камеру в необходимое положение как показано на рисунках ниже.
 Закрутите вертикальные регулировочные винты (винты “D”).
 Отрегулируйте масштабирование и фокус ослабив соответствующие блокирующие винты “E”.
 Наденьте крышку на камеру.
 Наденьте купол на основание камеры и закрепите его с помощью винтов.
ЗАПУСК И ПЕРВОНАЧАЛЬНАЯ НАСТРОЙКА КАМЕРЫ
B
A
B
C C
E
D
