NVIP-2DN4001V/IRH-2P Руководство пользователя, версия 1.0
Все права защищены © AAT Holding sp. z o.o.
10
2. ЗАПУСК И ПЕРВОНАЧАЛЬНАЯ НАСТРОЙКА IP-КАМЕРЫ

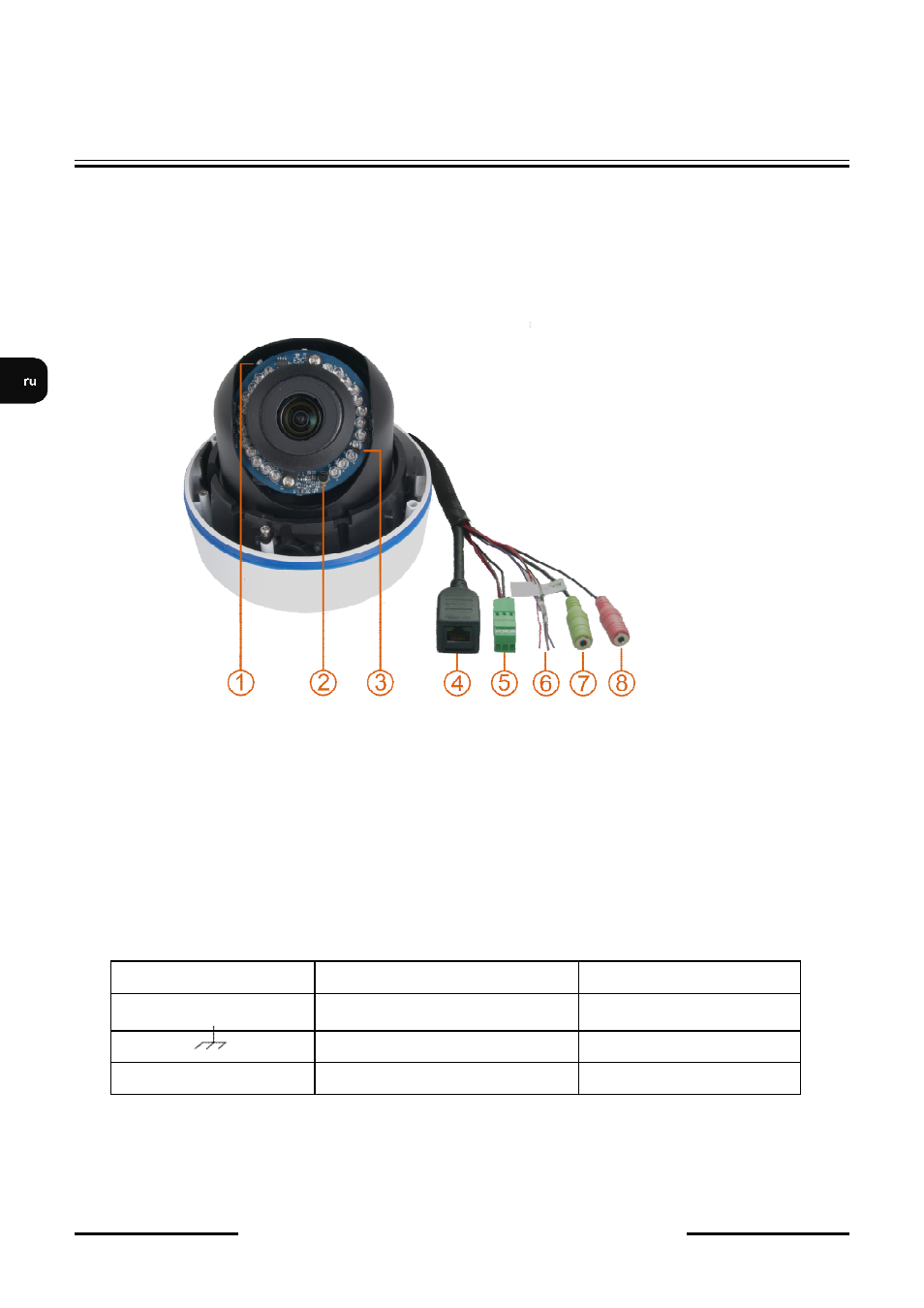

2.1. Описание разъемов и средств управления
NVIP-2DN4001D-2P
1
1. Регулировка фокуса
2. Световой датчик
3. Настройка масштабирования
4. Порт Ethernet 100 Мб/с (разъем RJ-45)
5. Разъем для подачи питания
6. Вход/выход тревоги
7. Выход аудио
8. Вход аудио
Примечание:
Если питание на камеру подается по технологии PoE, нагревательный элемент и
вентилятор работать не будут. Нагревательный элемент и вентилятор функционируют
только при внешнем электропитании, подаваемом через разъем “5”.
ЗАПУСК И ПЕРВОНАЧАЛЬНАЯ НАСТРОЙКА КАМЕРЫ
Разъем питания
12 В постоянного тока
24 В переменного тока
+
+ 12 В
24 В(+)
Не подключен
Заземление
─
- (Заземление)
24 В(-)
