NVH-250H/230 - Инструкция установки и подключения
Все права закреплены © NOVUS Security Sp. z o. o. 2005

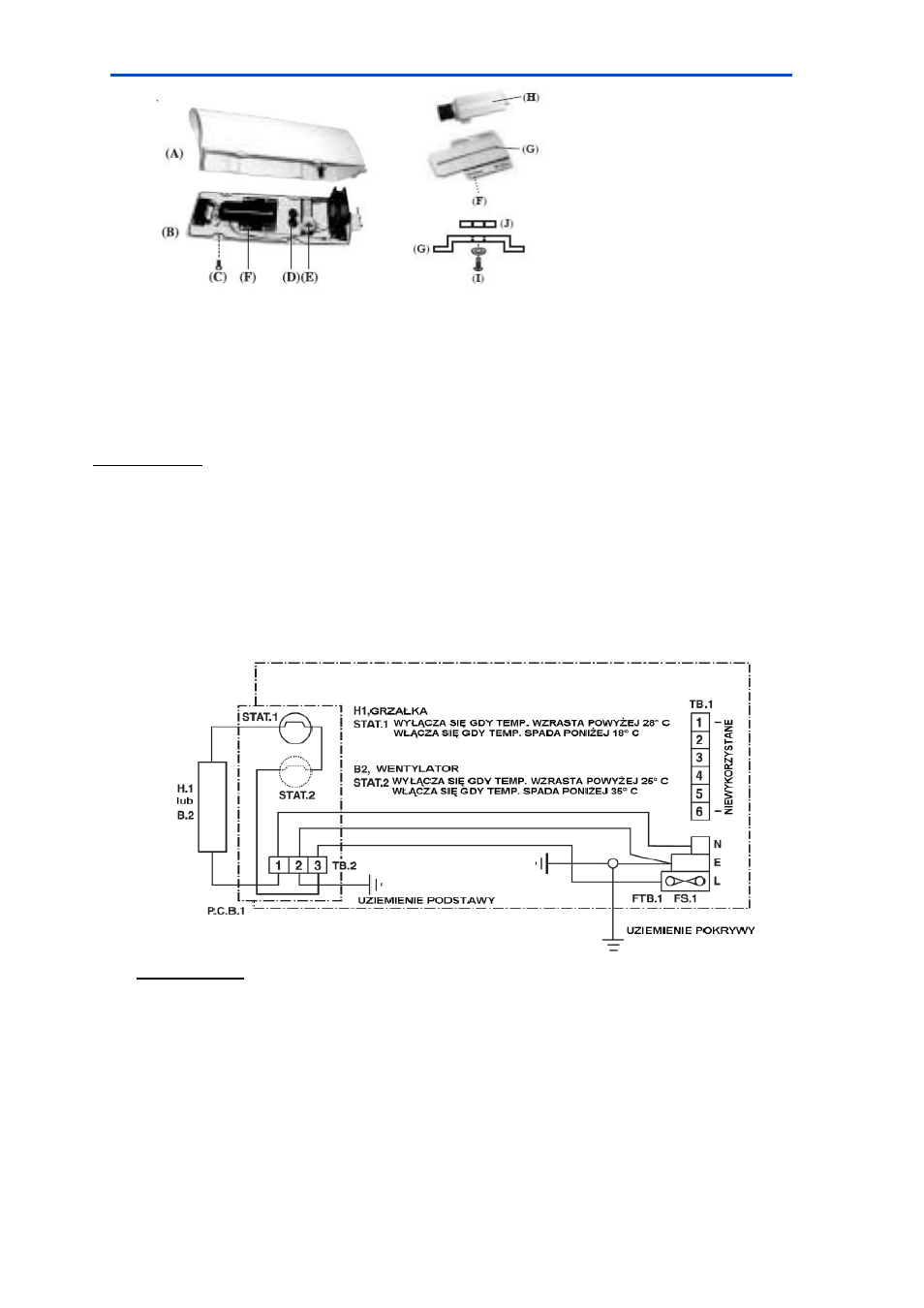

1. Открутить крепительные болты (C) и снять покрытие (A) с основания (B).
2. Открутить держащие платформу болты (F) и снять платформу (G).
3. Закрепить камеру (H) на платформе (G) при помощи болтов (I) (входят в комплект).
4. Через одно из проходных отверстий (D) подключить провода питания грелки и камеры к
соединению (E ) согласно обозначениям и схеме в п. 4.
5. Через второе проходное отверстие (D) подключить к камере кабель видеосигнала.
ВНИМАНИЕ:
При открытии кожуха обязательно нужно отсоединить провод заземления, соединяющий
покрытие и основание. При сборке не забудьте соединить проводом обе части кожуха снова.
4. Схема соединений:
Обозначения:
TB.1 6 входное соединение
TB.2 3 входное соединение
FTB. 1 Гнездо предохранителя
FS.1 Предохранитель 3A
STAT.1 Термостат 28 °C
STAT.2 Термостат 35 °C
P.C.B. 1 Тепловой сенсор
H.1 Грелка 230 В DC
B.2 Вентилятор 12 В DC
B.2 Вентилятор 24 В DC
