NVH-250H/230 - Инструкция установки и подключения
Все права закреплены © NOVUS Security Sp. z o. o. 2005

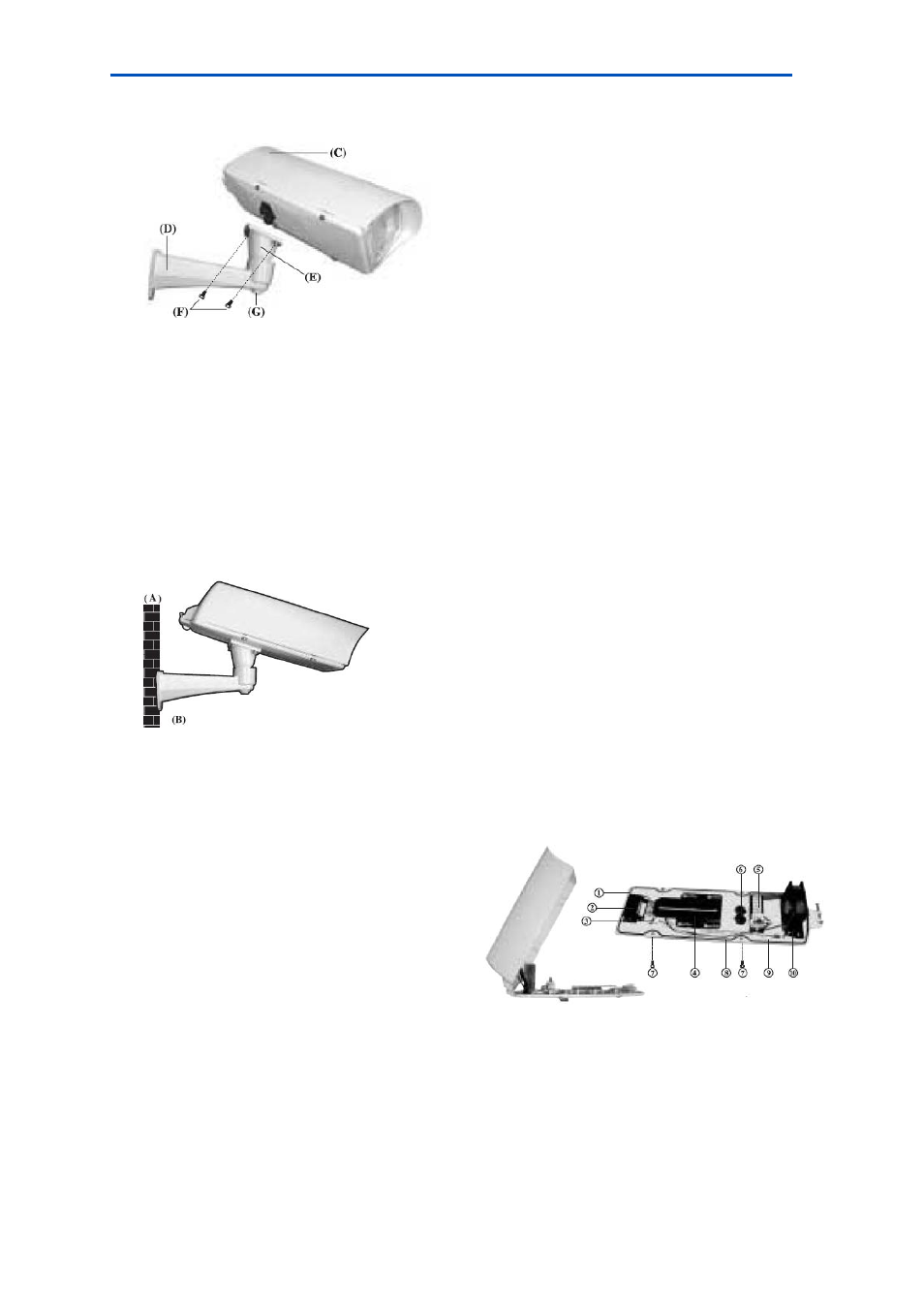

2. Монтаж:
1.
Используйте в качестве шаблона заднюю часть кронштейна (D) для обозначения на
стене крепёжных отверстий. Затем в соответствующих местах просверлите отверстия.
2.
Закрепите кронштейн на стене при помощи болтов (входят в комплект)
3.
Провести кабеля, идущие от кожуха (C) через отверстие в основании кронштейна (E),
а затем по внутреннему проходу через крепление (D). Вывести кабеля через выходное
отверстие (B) в креплении (D) либо через отверстие в стене (A).
4.
Закрепить кожух (C) к основанию кронштейна (E) при помощи болтов (F) ¼’ x 14.7 мм
(входят в комплект)
5.
Ослабить шуруп (G) чтобы отрегулировать позицию камеры и закрутить снова.
3. Внутреннее соединение камеры:
1.
Грелка (опционально)
2.
Щиток грелки
3.
Термостат
4.
Монтажная платформа камеры
5.
Соединения
6.
Выходные каналы для кабелей
7.
Крепительные болты
8.
Провода грелки и вентилятора
9.
Провод заземления
10. Вентилятор (опционально)
