ЭЛЕКТРИЧЕСКИЕ РАЗЪЕМЫ И ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
5. ЭЛЕКТРИЧЕСКИЕ РАЗЪЕМЫ И ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

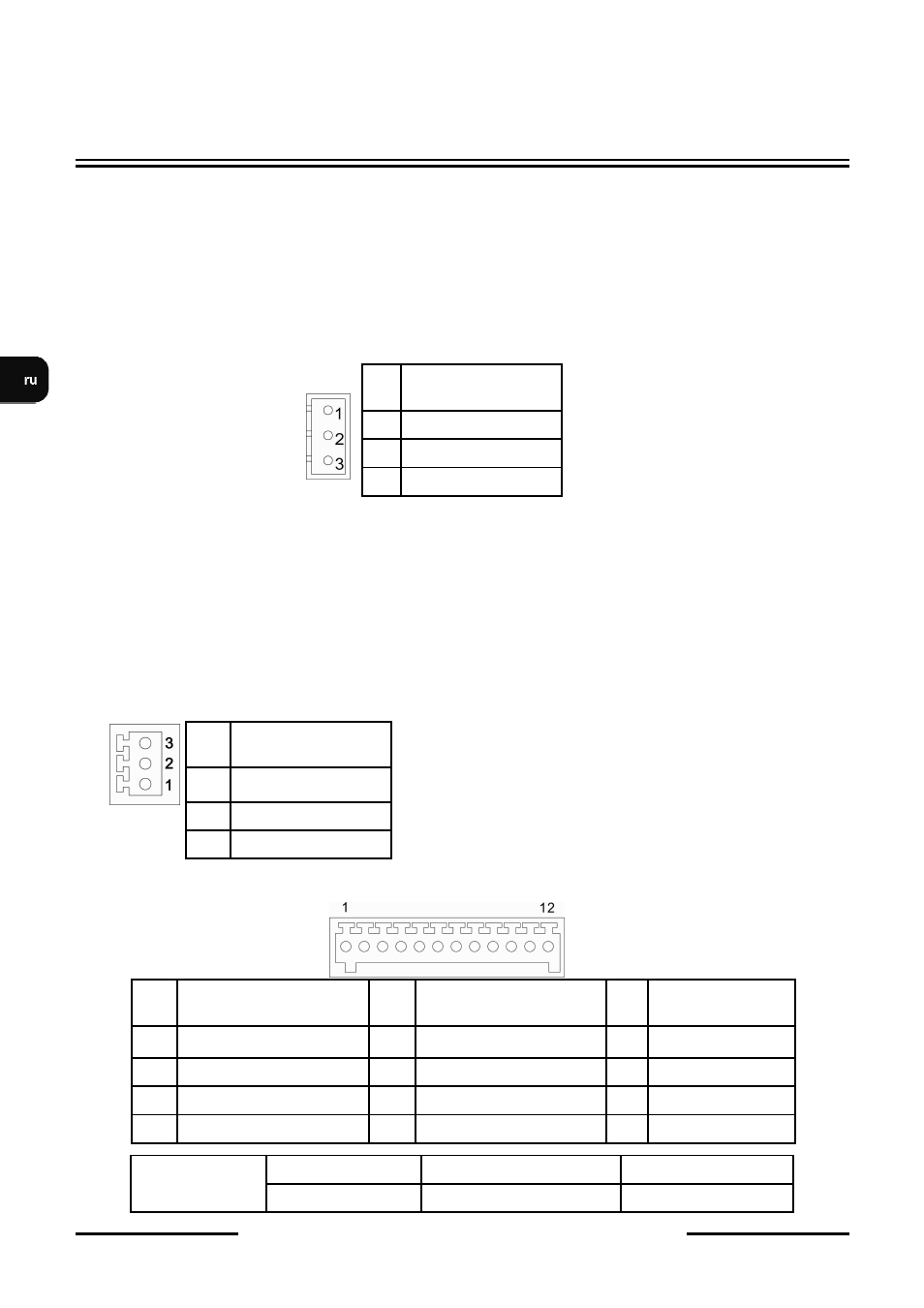

5.1. Подключение электропитания к камере
Электропитание камеры осуществляется от внешнего источника питания с параметрами, отвечающим требованиям,
указанным в техническом описании камеры, а также через сеть через разъем RJ45 по технологии PoE + (IEEE 802.3at
Type 2). Для питания камеры по технологии PoE+ необходимо использовать сетевой коммутатор PoE+ или
совместимый блок питания PoE + (IEEE 802.3at Type 2). Следует отметить, что при питании PoE+ нагревательный
элемент камеры неактивен и диапазон рабочей температуры составляет от 0 ° C до 40 ° C.
Информация:
Блок питания в комплект поставки не входит. Используйте блоки питания, отвечающие
требованиям, указанным в руководстве пользователя.
ВНИМАНИЕ!
Для защиты от перепадов напряжения/разрядов молний рекомендуется
использовать соответствующие устройства защиты от перенапряжений
(например, NVS-110E/O). Повреждения, возникшие в результате превышений
напряжения, сервисному ремонту не подлежат.
5.2. Соединение входов/выходов аудио
5.3. Соединение входов/
выходов тревоги
Тревожный вход
Нормальное состояние
5В
-
Активное состояние
0В
I<0,2мA
Кон
такт
Описание
1
AC 24_1
2
Заземление
3
AC24_2
Конт
акт
Описание
Конт
акт
Описание
Кон
такт
Описание
1
Тревожный выход 1 (NO)
5
Тревожный выход 2 (NO)
9
Тревожный вход 4
2
Тревожный выход 1 (NC)
6
Тревожный выход 2 (NC)
10
Тревожный вход 3
3
Тревожный выход 1 (COM)
7
Тревожный выход 2 (COM)
11
Тревожный вход 2
4
Заземление
8
Заземление
12
Тревожный вход 1
Конт
акт
Описание
1
Выход аудио
2
Заземление
3
Вход аудио
Вход
аудио
линейного
типа,
поэтому
необходимо
использовать
микрофон
с
предусилителем.
Выход
аудио
линейного
типа,
поэтому
