2.2. Установка камеры
Для обеспечения указанного класса защиты необходимо дополнительно герметизировать место установки
камеры с помощью соответствующего герметика, обращая особое внимание на монтажные отверстия.
ВНИМАНИЕ!
В целях безопасности максимальная допустимая нагрузка на поверхность не должна быть ниже 25 кг.
Для установки камеры необходимо выполнить следующее:
Приложите кронштейн к стене в месте установки (с отверстием для кабеля).
Используйте отверстия в основании кронштейна как шаблон, чтобы с помощью кернера
отметить точки, в которых необходимо просверлить отверстия для винтов.
Просверлите 4 отверстия в намеченных точках, соответствующих точкам в основании кронштейна
.

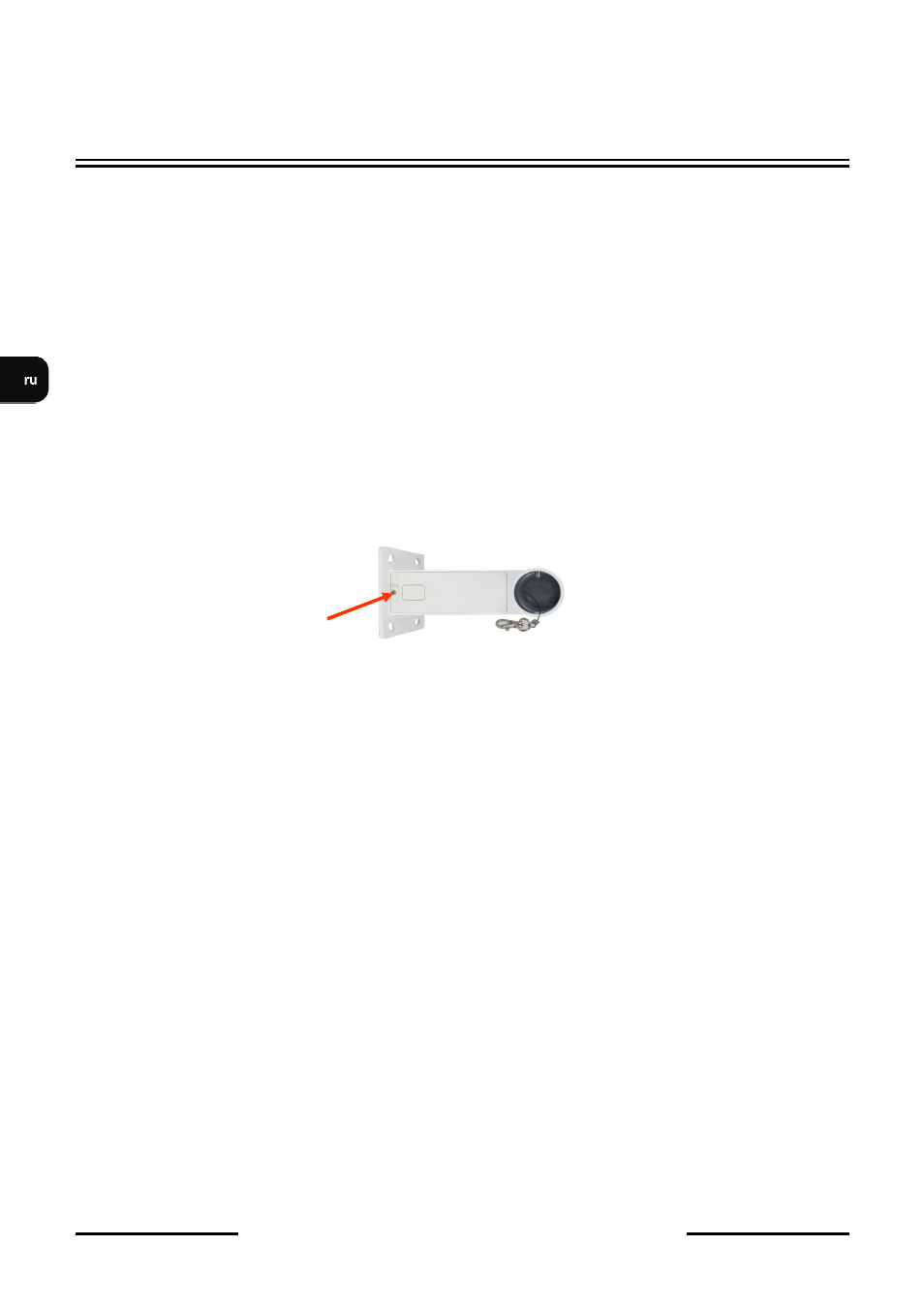

Снимите пластиковую крышку, расположенную в основании кронштейна.
Проложите необходимые провода через раму кронштейна (или через отверстие в крышке)
.
Закрепите кронштейн с уплотнителем, обращая особое внимание на место установки и монтажные
отверстия, при необходимости дополнительно загерметизируйте их с помощью герметика.
Вставьте резиновый уплотнитель в кронштейн. Для облегчения установки используйте
смазку (резиновый уплотнитель и смазка входят в комплект поставки).
Зафиксируйте монтажное основание камеры на кронштейне, повернув его влево и закрутив
соответствующий винт, входящий в комплект поставки (см. рис. на следующей странице).
Подключите необходимые сигнальные и силовые кабели.
ВНИМАНИЕ!
Подключение силового кабеля к камере необходимо производить только после
отключения источника питания. Электропитание можно включать только после
полной установки камеры и удаления всех защитных элементов с модуля камеры.
Прикрепите купол к кронштейну с помощью страховочного троса.
Установите камеру на монтажном основании, повернув ее вправо и закрутив
соответствующий винт, входящий в комплект поставки (см. рис. на следующей странице).
Излишек кабеля уберите в кронштейн.
Место выхода кабелей из кронштейна необходимо уплотнить с помощью губчатого
уплотнителя, входящего в комплект поставки.
Установите пластиковую крышку, расположенную в нижней части кронштейна.
