NV-KBD70 - Руководство по эксплуатации. Вер. 1.0
Все права защищены © AAT Holding
38
RU
ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ РЕГИСТР. СЕРИИ NV-DVR 5000 И NDR-HA2104
9.4. Подключение камер и регистраторов NV-DVR 5000 и NDR-HA2104 - метод 2
Схема описывает примерное подключение камер PTZ и регистратора в одну систему,
управляемую клавиатурой KBD 70.
В этом случае камеры PTZ сконфигурированы в регистраторе.
1.
Магистрали с камерами подключены к порту DOME 1, а далее конфигурируются порты
в клавиатуре, в меню Network согласно описанию:
.
2.
Регистраторы подключаются к порту DOME 2 и к порту RS-232. В меню Com Ports в
позиции RS-232 выбираем один из протоколов управления регистратором (D2B,D2D).
3.

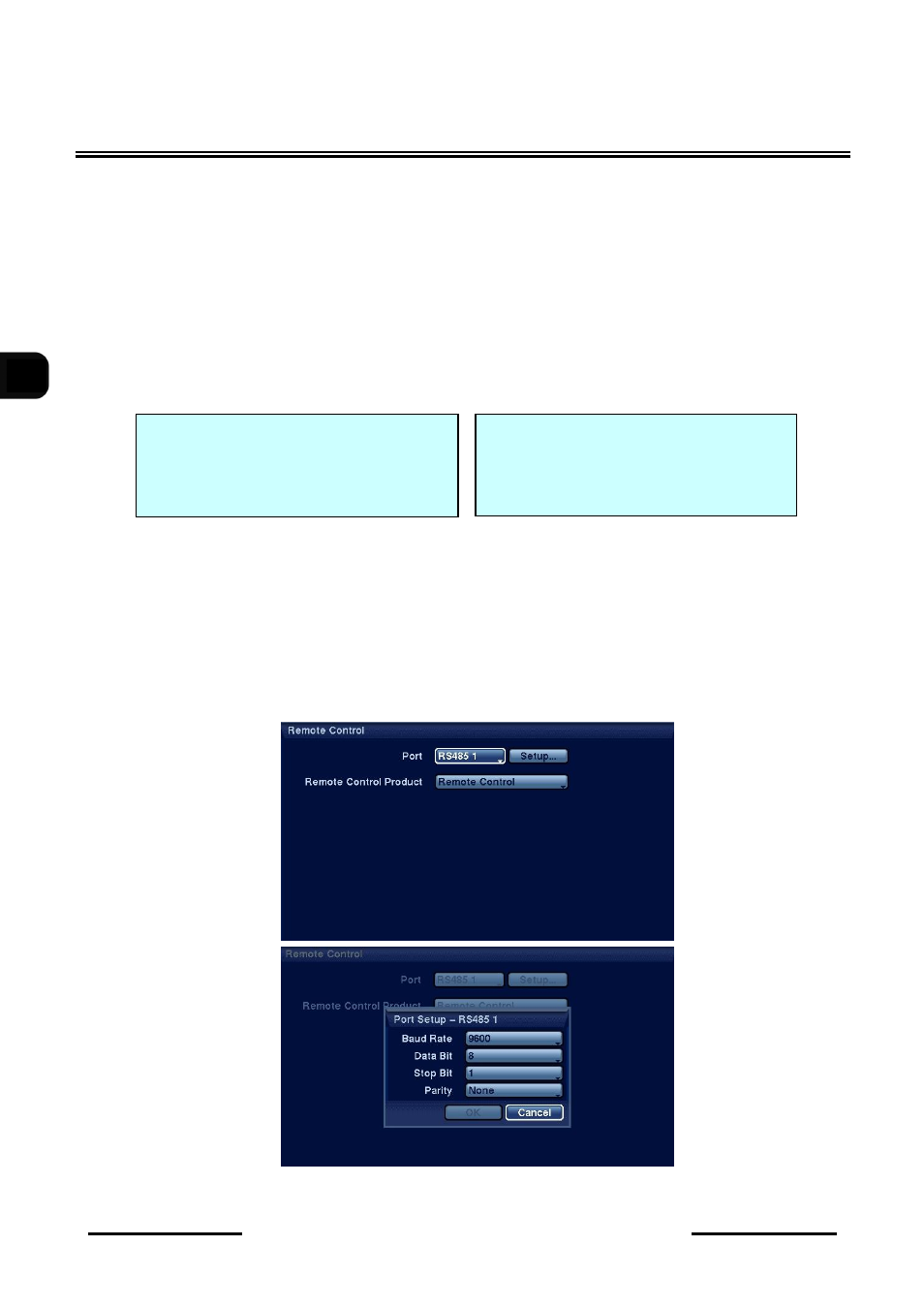

В регистраторе устанавливается скорость трансмиссии 9600bps, а также
конфигурируются камеры PTZ в регистраторе.
Set Baud Rate
DOME1 : 9600
DOME2 : 9600
RS232 : 9600
Com Ports
DOME1 : Dome
DOME2 : AUX IN
RS232 : D2B-D2D
