ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ РЕГИСТР. СЕРИИ NV-DVR 5000 И NDR-HA2104
9.3. Подключение камер и регистраторов NV-DVR 5000 и NDR-HA2104 - метод 1:
Схема описывает примерное подключение камер PTZ и регистратора в одну систему,
управляемую клавиатурой KBD 70.
1.
Камеры подключаются к порту DOME 1 , а далее конфигурируется каждая из камер PTZ
в меню клавиатуры (см. раздел 4.3. Камера). Каждая камера может управляться
независимо произвольным протоколом ( N-Control, Novus C, Novus C1, Pelco P, Pelco D)
а также с произвольной скоростью. Следует помнить, что бы камеры имели различные
ID. Порты в меню Network конфигурируются следующим способом:
.

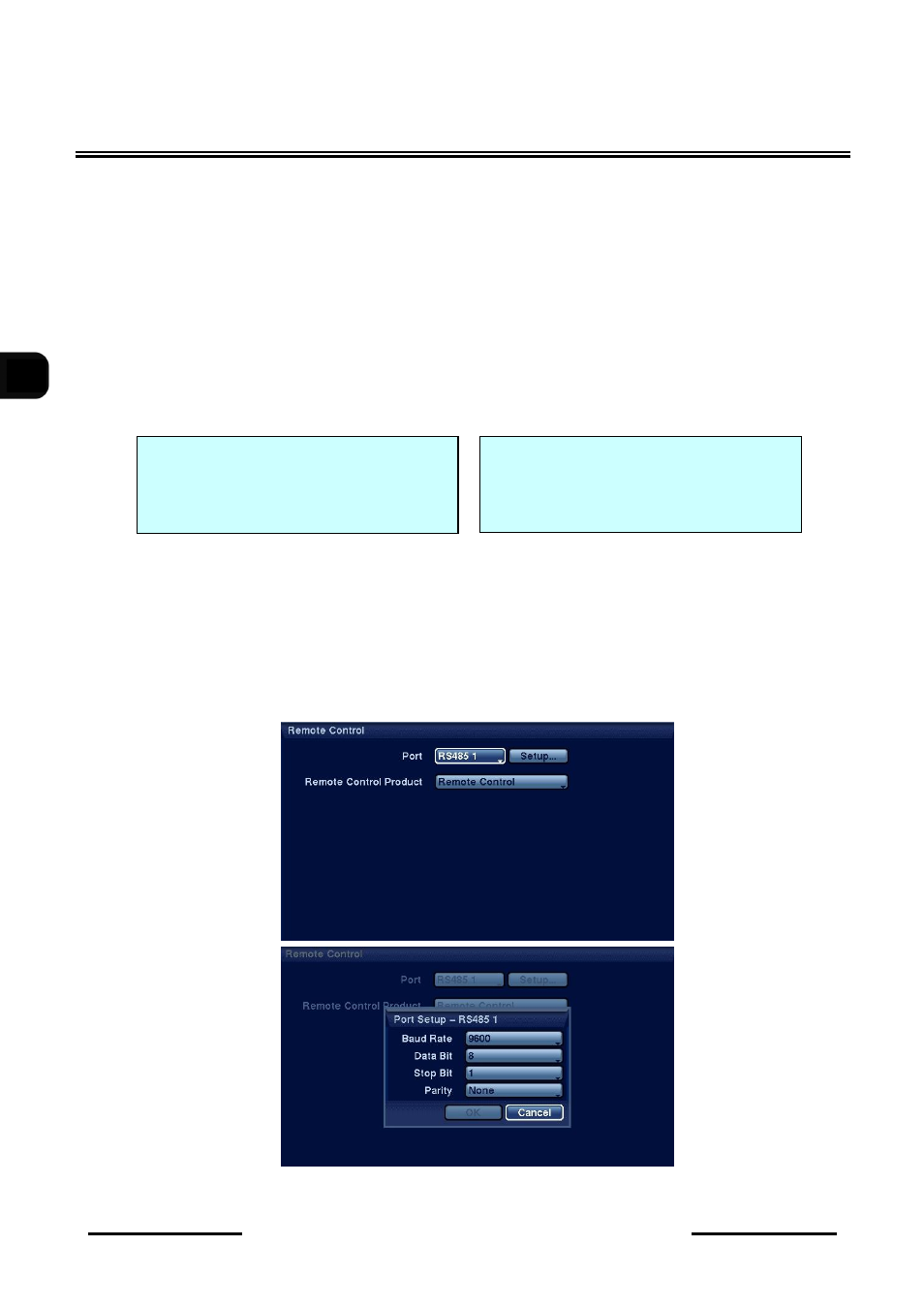

2.
Регистраторы подключаются к порту DOME 2, а далее конфигурируется один из
протоколов управления регистратором. (D2B,D2D). Скорость порта RS-485 клавиатуры
и регистратора должна быть 9600bps. Тип клавиатуры - Remote Control.
Set Baud Rate
DOME1 : 9600
DOME2 : 9600
RS232 : None
Com Ports
DOME1 : Dome
DOME2 : D2B-D2D
RS232 : None
