NVIP-5DN2021D/IR-2P - Руководство пользователя, версия 1.0
Все права защищены © AAT Holding sp. z o.o.
38
5. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ И ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
5.1. Подключение электропитания к камере
Электропитание камеры производится через сетевой разъем RJ45. Для включения IP-камеры NOVUS
необходимо подключить Ethernet-кабель от камеры к сетевому коммутатору, поддерживающему
технологию PoE (IEEE 802.3af). Также можно использовать инжектор питания, совместимый со
стандартом IEEE 802.3af.
Информация:
Блок питания в комплект поставки не входит. Используйте блоки питания, отвечающие
требованиям, указанным в руководстве пользователя.
Осторожно:
Для
защиты
от
выбросов
напряжения/разрядов
молний
рекомендуется
использовать
соответствующие устройства защиты от перенапряжений (например, NVS-110E/P). Повреждения,
возникшие в результате выбросов напряжения, сервисному ремонту не подлежат
.
5.2. Подключение входов/выходов тревоги
Состояние входных и выходных разъемов:

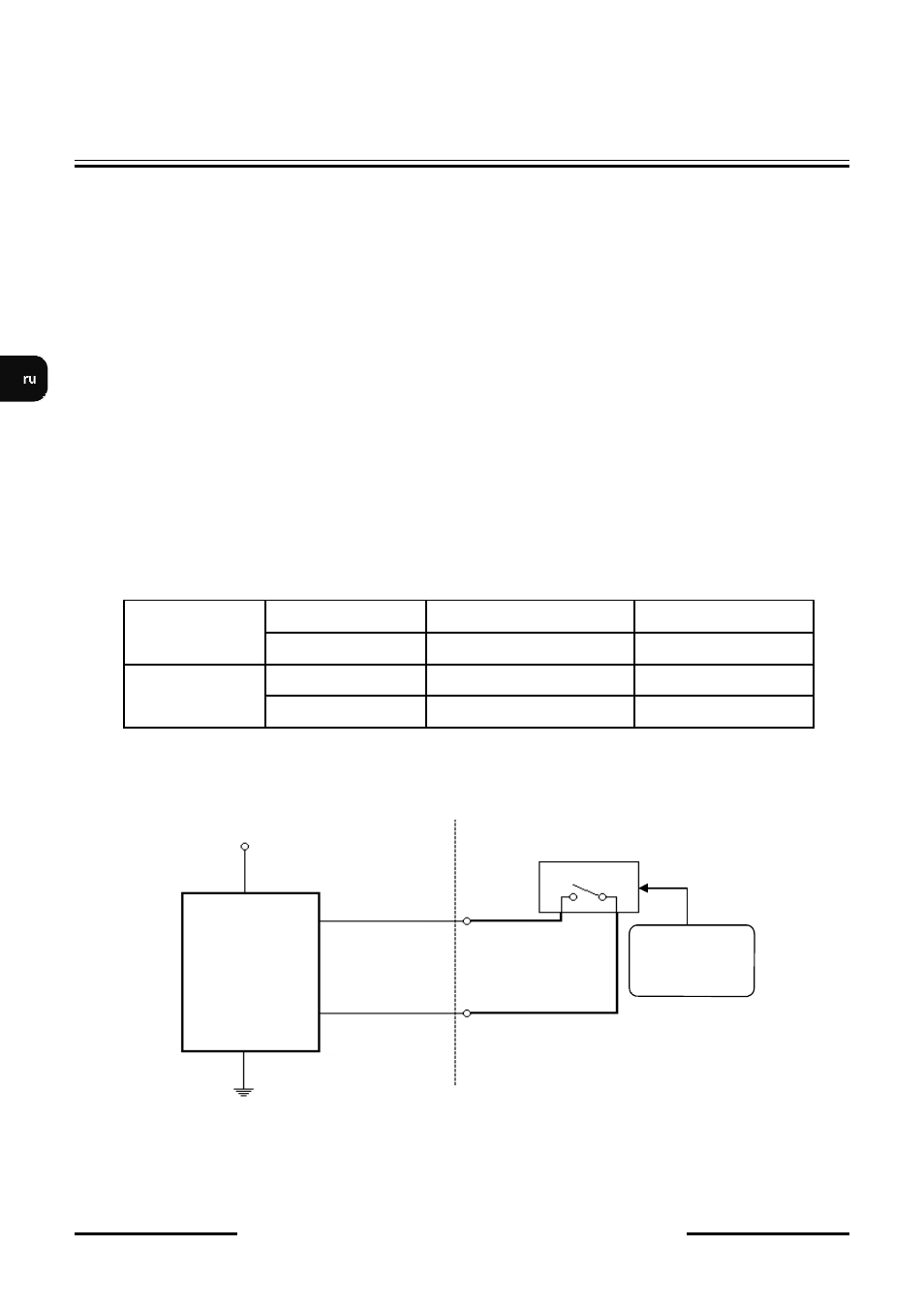

Соединения входов тревоги
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ И ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Вход
тревоги-
IP-камера
Вход
тревоги +
Ключ/датчик
Вход тревоги
Нормальное состояние
5 В
-
Активное состояние
0 В
I<0,2 мА
Выход тревоги
Нормальное состояние
Не подключен (R=∞)
Активное состояние
Подключен (R=30Ω)
-
0,1 A, 30 В -/~
