2. ЗАПУСК И ПЕРВОНАЧАЛЬНАЯ НАСТРОЙКА IP-КАМЕРЫ

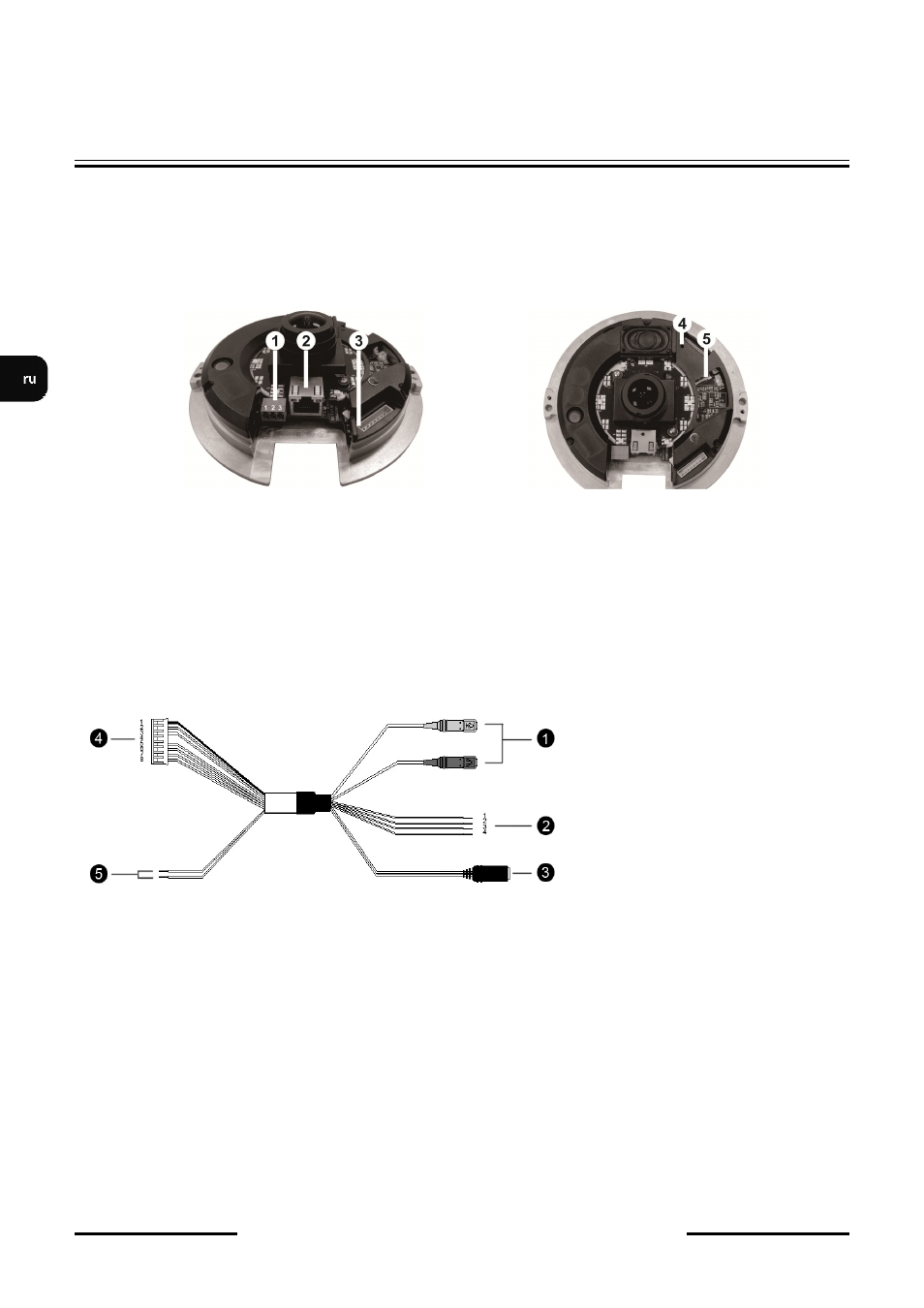

2.1. Описание разъемов и средств управления
NVIP-5DN2021D/IR-2P
1. разъем питания 12 В -/24 В ~
2. порт сети Ethernet 100 Мб/с (разъем RJ-45)
3. разъем входа/выхода аудио/тревоги
4. кнопка сброса
5. слот для карт памяти MicroSD
Дополнительный кабель (опционально) и разъемы:
1. аудио: вход / (розовый разъем) / выход (зеленый разъем);
2. провода сигнала тревоги:
1 ALM_IN -
2 ALM_IN+
3 ALM_OUT-
4 ALM_OUT+
3. провода электропитания 24 В ~: красный (+) / черный (-);
4. тревожный разъем (подключается к разъему 3 камеры);
5. провода электропитания 12 В - / 24 В ~: красный (+), черный (-)
ЗАПУСК И ПЕРВОНАЧАЛЬНАЯ НАСТРОЙКА IP-КАМЕРЫ
