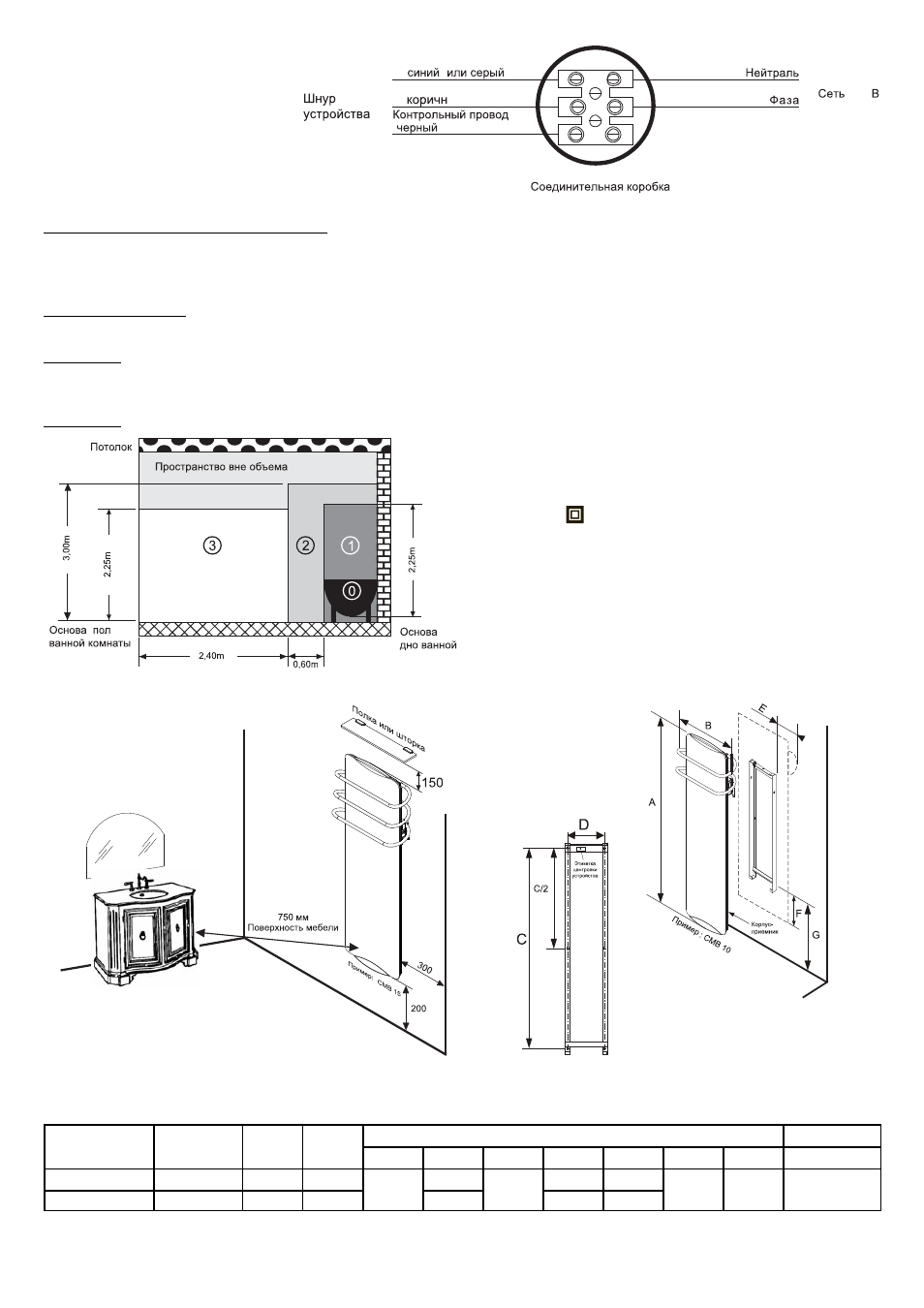

Инструкция по эксплуатации Noirot Campa-Ultima
Страница 3
3
N (
)
L (
.)
(
)
230
Устройство не подключено
к программному блоку:
ПРОВЕДЕНИЕ РЕМОНТНЫХ РАБОТ:
В целях предотвращения всевозможных рисков при повреждении питающего кабеля устройства, замена кабеля
осуществляется исключительно в ремонтной мастерской, уполномоченной компанией CAMPA, поскольку при
этом требуется применение специального инструмента.
РЕКОМЕНДАЦИИ:
С точки зрения безопасности в ванной комнате выделяют две зоны.
ОБЪЕМ 1:
Данный объем ограничен краями ванны или душевой кабины до высоты 2,25 м.
ЗДЕСЬ ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ЛЮБЫЕ ЭЛЕКТРОПРИБОРЫ.
ОБЪЕМ 2:
Данный объем занимает место шириной 0,60 м вок-
руг объема 1. Электроприборы должны иметь класс
защиты II, т.е. с двойной изоляцией и защитой от по-
падания воды. Они узнаются по символам двойной
изоляции (
) и защиты от попадания воды (IP24).
Установка нагревательного устройства должна осу-
ществляться таким образом, чтобы выключатели и
другие приборы управления были вне зоны доступа
лица, находящегося в ванной или душевой кабинке.
:
:
Рис. 1
Рис. 2
Для установки модуля или интерфейса
программирования (опция) рекоменду-
ется оставить расстояние 300 мм между
глом стены и устройством в зависимости
от положения корпуса-приемника.
Наименование
Мощность,
Вт
Сила
тока, А
Вес,
кг
Расстояния, мм
Напряжение
A
B
C
D
E
F
G
CMB 10
1 000
4,3
24
1522
579
1067
195
116
465
665
230V~
MONO
CMB 15
1 500
6,5
32
694
325
108,5
