2
ДОЛЖНОСТНАЯ ИНСТРУКЦИЯ ЭЛЕКТРИКА ПО УСТАНОВКЕ ИЗЛУЧАЮЩЕГО РАДИАТОРА
Данная инструкция научит вас использовать электрический радиатор CAMPA в наиболее оптимальных услови-
ях. Она должна всегда находиться у пользователя.
1. Придерживайтесь минимальных расстояний до пола, стенок, занавесок и т.д., рекомендованных на Рис. 1 и
2 (стр. 3 и 4).
2. Приложите опорную часть к стене, убедившись в ее правильном позиционировании, отметьте 6 мест для
крепления Рис. 1 (на некоторых моделях, где опорная часть не центрирована относительно устройства, смотрите
отметку центра на этикетке опорной части).
Ввиду значительного веса данного типа радиатора соблюдайте повышенные меры предосторожности при его
перемещении и установке.
Поэтому в отдельном пакете вы найдете 2 типа фиксирующих дюбелей, которые могут понадобиться при ис-
пользовании в доме различных стройматериалов.
В зависимости от типа материалов рекомендуется правильно выбирать фиксирующие дюбеля.
Мы не несем ответственность при нарушении общепризнанных правил установки радиатора.

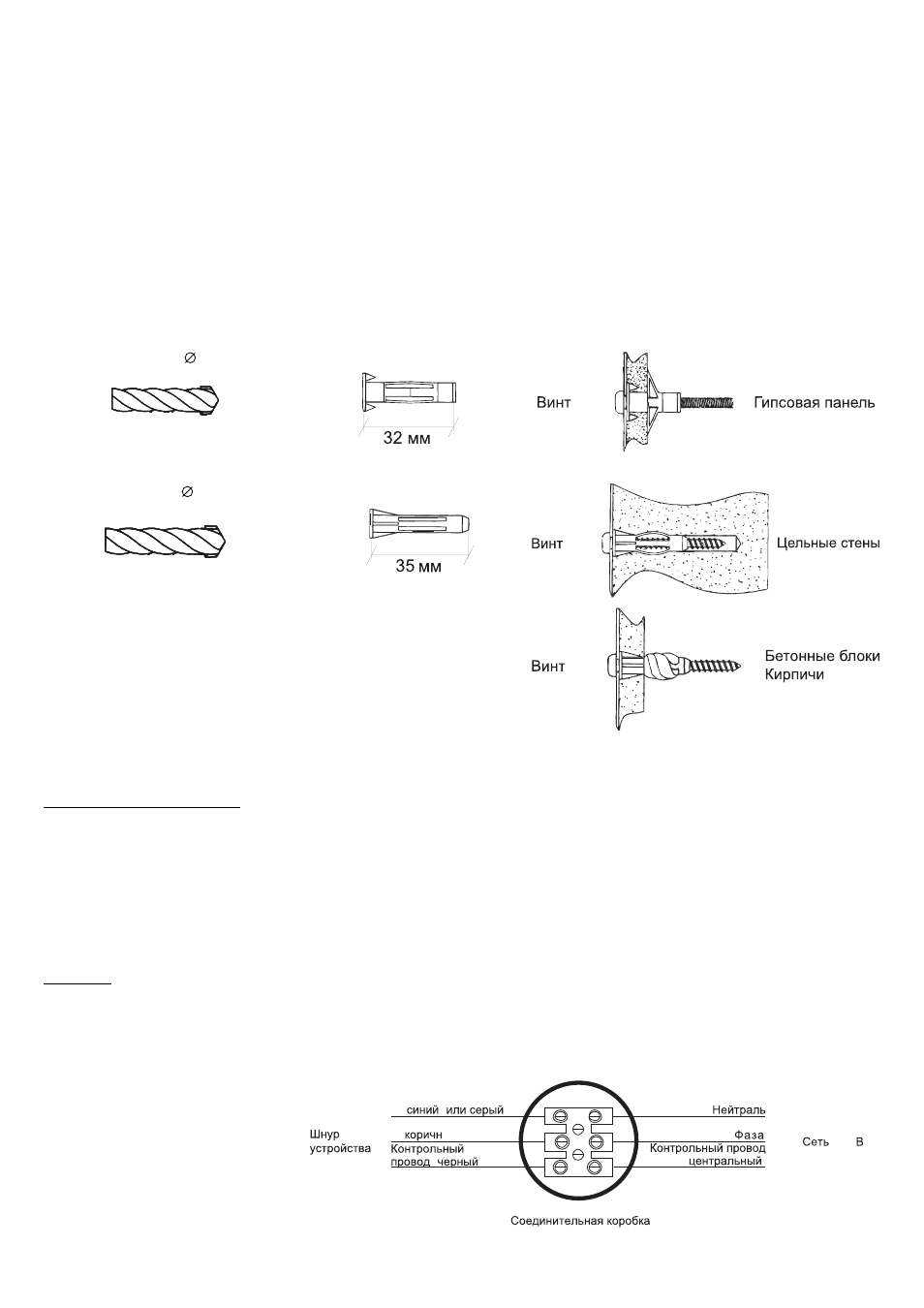

Выбор дюбелей в зависимости от типа стены:
- Для полых стен (гипсовые панели, полые стенки, и т.д…)
- Для цельных стен (бетон, бетонные блоки, кирпич и т.д.)
3. Просверлите отверстия и установите требуемые дюбеля.
4. Закрепите опорную часть в 6 предназначенных для этого местах.
УСТАНОВКА ЭЛЕКТРИЧЕСКОЙ ЧАСТИ
ПОДКЛЮЧЕНИЕ К СЕТИ:
Устройство должно подключаться к стационарному источнику питания в соответствии с действующими прави-
лами, в частности, стандартом NFC-15-100.
Стационарная установка должна иметь всеполюсное размыкающее устройство с расстоянием размыкания кон-
такта не менее 3 мм. «Нагревательное устройство не должно находиться непосредственно под стационарно ус-
тановленной розеткой».
Используйте первоначально установленный гибкий кабель NF USE A05VV-F сечением 3х1 или 1,5 мм
2
, предна-
значенный для запитки от сети с помощью соединения.
НЕЙТРАЛЬ: синий провод – ФАЗА: коричневый провод – КОНТРОЛЬНЫЙ ПРОВОД: черный провод.
ВАЖНО:
Если устройство не подключено к программному блоку, изолируйте черный провод.
НЕ СОЕДИНЯЙТЕ ЧЕРНЫЙ КОНТРОЛЬНЫЙ ПРОВОД С ЗАЗЕМЛЕНИЕМ (ЖЕЛТО-ЗЕЛЕНЫЙ)
СОЕДИНЕНИЕ С ИСПОЛЬОВАНИЕМ КОНТРОЛЬОГО ПРОВОДА
Сверло 8
Металлический дюбель
4
Пластмассовый дюбель
Сверло 6
4
4
N (
)
L (
.)
(
)
230
(
)
Устройство подключено
к программному блоку:
