КРЕПЛЕНИЕ ОПОРНОЙ ЧАСТИ И УСТРОЙСТВА ЭЛЕКТРИКОМ-МОНТАЖНИКОМ
* (A,B,C,D,E,F: Установочные расстояния стр. 4)
Поставьте устройство, наклоните его на 10° к себе.
Примечание: В «Альтеа плюс - Узкая» опорная часть крепится 2 винтами.

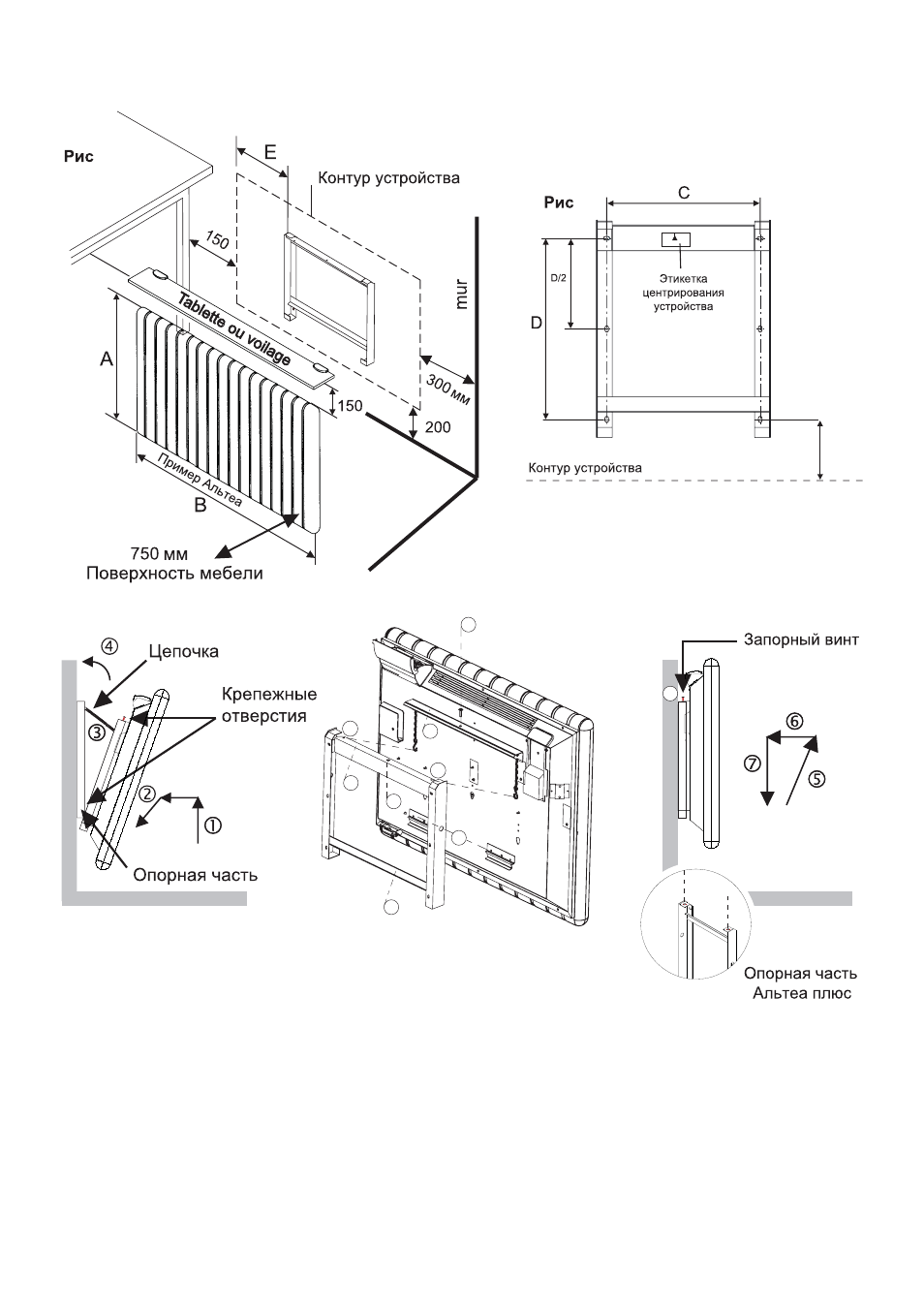

1. Поставьте устройство, наклоните его на 10° к себе.
2. Приподнимите слегка устройство, чтобы надеть нижнее крепежное отверстие на нижнюю часть опорной части (с).
3. Прицепите две цепочки за страховочные отверстия (а).
4. Приподнимите слегка устройство, чтобы надеть верхнее крепежное отверстие на верхнюю часть опорной
части (d).
5, 6, 7. Закрепите устройство на опорной части с помощью предусмотренного для этого центрального запорного
винта (b).
F
«
»
+
. 1
. 2
*
*
*
*
*
*
a
b
a
b
b
c
c
d
d
Для установки модуля или интерфейса программиро-
вания (опция) рекомендуется оставить расстояние
300 мм между углом стены и устройством в зависи-
мости от положения корпуса-приемника.
