МОНТАЖ ПРИБОРА
КРЕПЛЕНИЕ ОПОРНОЙ ЧАСТИ НА СТЕНЕ И КРЕПЛЕНИЕ УСТРОЙСТВА:
1. Придерживайтесь минимальных расстояний до пола, стенок, занавесок и т.д., рекомендованных на Рис. 1 и
2 (стр. 5).
2. Приложите опорную часть к стене, убедившись в ее правильном позиционировании, отметьте 6 мест для
крепления Рис. 2 (на некоторых моделях, где опорная часть не центрирована относительно устройства, смотрите
отметку центра на этикетке опорной части).
Ввиду значительного веса данного типа радиатора соблюдайте повышенные меры предосторожности при его
перемещении и установке. Поэтому в отдельном пакете вы найдете 2 типа фиксирующих дюбелей, которые могут
понадобиться при использовании в доме различных стройматериалов.
В зависимости от типа материалов рекомендуется правильно выбирать фиксирующие дюбели. Мы не несем
ответственность при нарушении общепризнанных правил установки радиатора.
Выбор дюбелей в зависимости от типа стены:
- Для полых стен (гипсовые панели, полые стенки, и т.д….)
- Для цельных стен (бетон, бетонные блоки, кирпич, и т.д.)
3. Просверлите отверстия и установите требуемые дюбеля.
4. Закрепите опорную часть в 6 предназначенных
для этого местах.
ПОДКЛЮЧЕНИЕ К СЕТИ:
Устройство должно подключаться к стационарному источнику питания в соответствии с действующи-
ми правилами, в частности, стандартом NFC-15-100.
Стационарная установка должна иметь всеполюсное размыкающее устройство с расстоянием размы-
кания контакта не менее 3 мм.
Нагревательное устройство не должно находиться непосредственно под стационарно установлен-
ной розеткой.
Используйте первоначально установленный гибкий кабель NF USE A05VV-F сечением 3х1 или
1,5 мм2, предназначенный для запитки от сети с помощью соединительной коробки.
НЕЙТРАЛЬ – синий или серый провод
ФАЗА – коричневый провод
КОНТРОЛЬНЫЙ ПРОВОД – черный провод
ВАЖНО:
Если устройство не подключено к программному блоку, изолируйте черный провод.
Устройство подключено
к программному блоку:

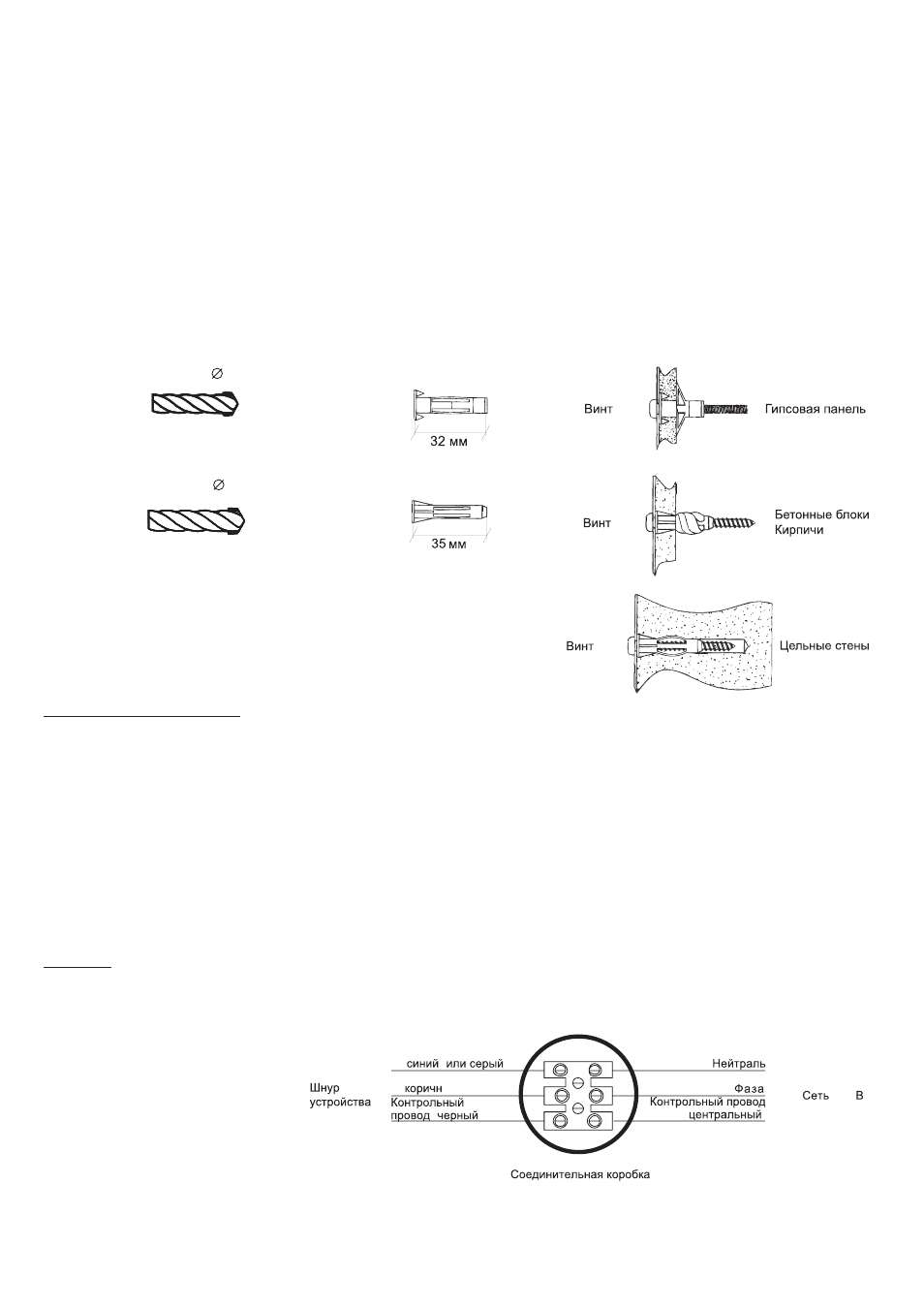

Сверло 8
Сверло 6
Металлический дюбель
Пластмассовый дюбель
4
4
4
N (
)
L (
.)
(
)
230
(
)
