3
Установка и подключение

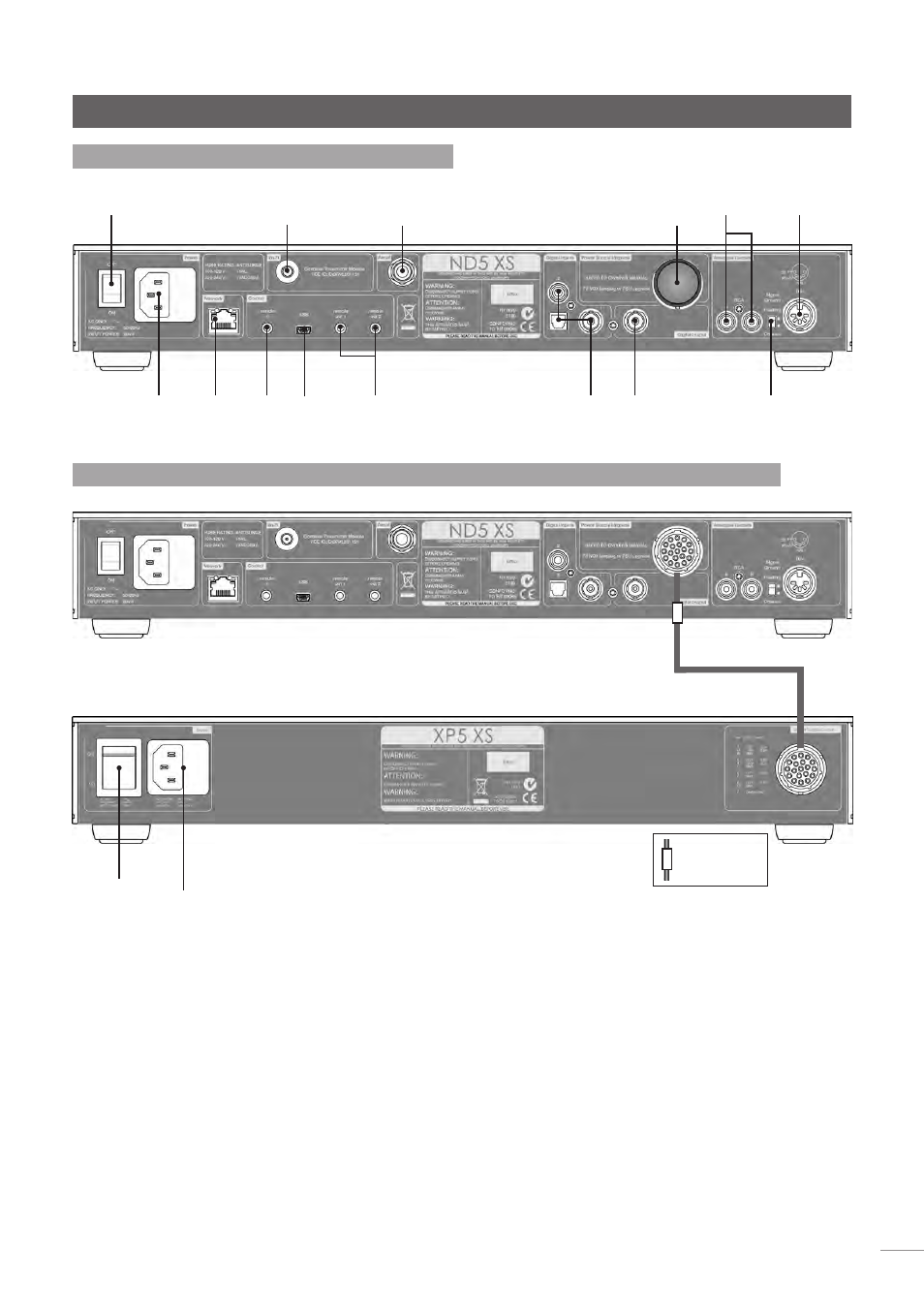

2.3 Задняя панель ND5 XS
2.4 Подключение ND5 XS к дополнительному источнику питания XP5 XS
разъем для подключения к сети
питания и предохранитель
Кабель SXPS
Burndy
Маркер
направления
кабеля
ПРИ ИСПОЛЬЗОВАНИИ ВНЕШНЕГО ИСТОЧНИКА ПИТАНИЯ
СЛЕДУЕТ ОТКЛЮЧИТЬ СЕТЕВОЙ ШНУР ND5 XS, А ТАКЖЕ
ОТКЛЮЧИТЬ ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ.
КАБЕЛЬ SXPS BURNDY МОЖЕТ ИСПОЛЬЗОВАТЬСЯ ТОЛЬКО
ДЛЯ ПОДКЛЮЧЕНИЯ ВНЕШНЕГО ИСТОЧНИКА ПИТАНИЯ.
разъем для
подключения к
сети питания и
предохранитель
выключатель
питания
сетевой
разъем
Разъем для
подключения
антенны DAB/FM
(опциональный)
сигнальный
переключатель
заземления
цифровой
выход
разъем подключения
антенны для беспроводной
сети (Wi-Fi)
модифицированный
разъем для подключения
питания (установлен
соединительный штекер)
Интерфейс
обновления
по USB
вход для
блока
дистанционного
управления
выход для блока
дистанционного
управления 1 и 2
цифровые
входы 3, 2 и 1
аналоговый
выход
(фоно)
аналоговый
выход (DIN)
Примечание:
подключение
источника питания XPS
осуществляется так
же, как и подключение
источника питания XP5
XS.
выключатель
питания
