2
Установка и подключение
2 Установка и подключение
Установка NDX/5XS должна осуществляться на специально предназначенном для
этого основании. Не устанавливайте устройство на другое оборудование и убедитесь
в наличии достаточной вентиляции. Перед подключением кабелей или включением
установка должна быть завершена окончательно. NDX/5XS не переходит режим
ожидания и предназначен для постоянного нахождения во включенном состоянии.
В следующих параграфах описывается порядок подключения NDX/5XS к сети питания
и различных периферийным звуковым устройствам и источникам. Диаграммы 2.1 и 2.3
показывают соответственно соединительные разъемы задней панели NDX и ND5 XS.
Модернизация как NDX, так и ND5 XS может быть осуществленна посредством
использования источника питания Naim CD 555PS или XPS. Подключение внешних
источников питания показано на Диаграммах 2.2 и 2.4, а также описано в разделе 2.6.

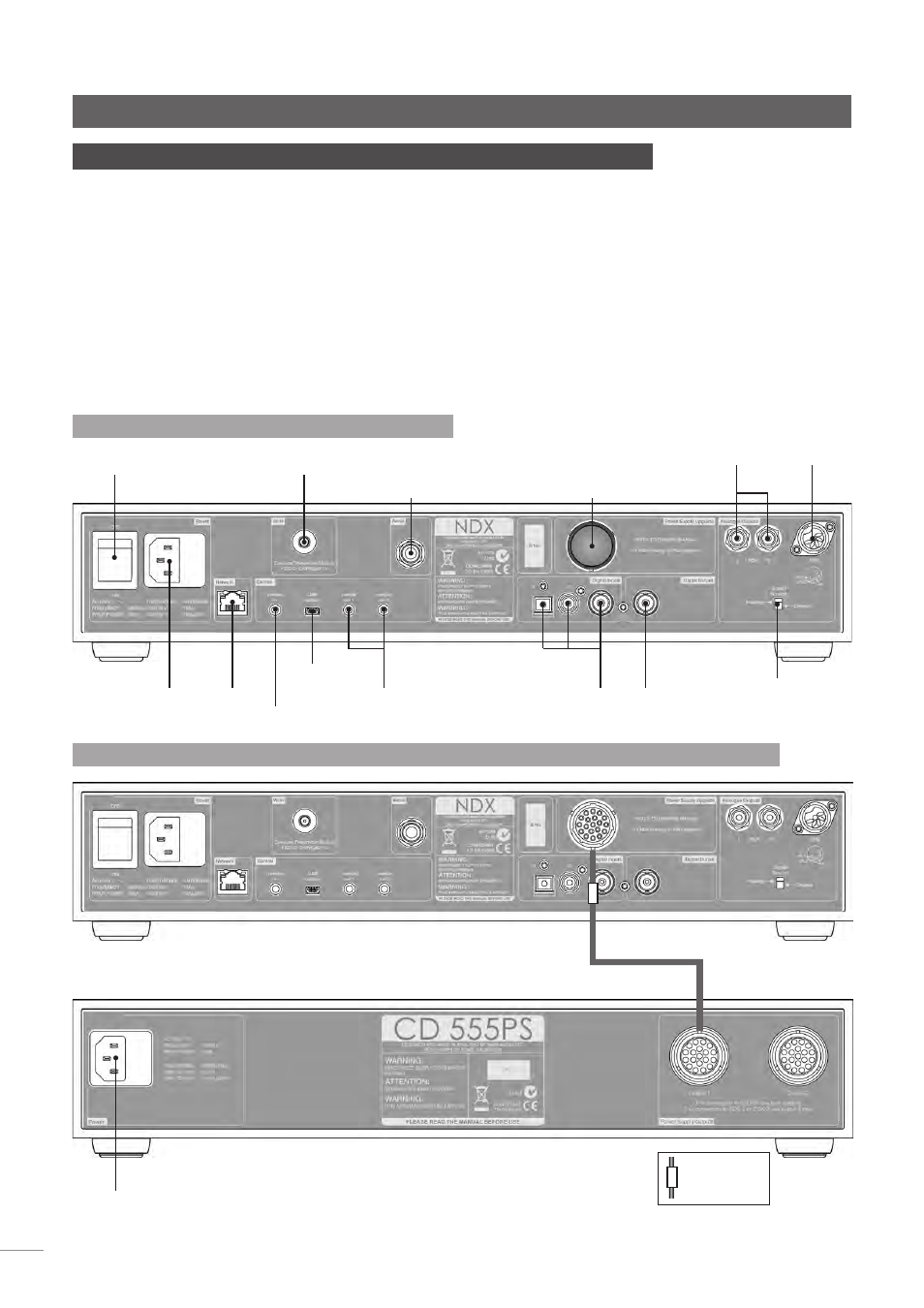

2.1 Задняя панель NDX
разъем для
подключения к
сети питания и
предохранитель
выключатель
питания
сетевой
разъем
Разъем для подключения
антенны DAB/FM
(при наличии
соответствующей опции)
сигнальный
переключатель
заземления
цифровой
выход
разъем подключения
антенны для
беспроводной сети (Wi-Fi)
модифицированный
разъем для подключения
питания (установлен
соединительный штекер)
Интерфейс
обновления
по USB
вход для блока
дистанционного
управления
выход для блока
дистанционного
управления 1 и 2
цифровые
входы 3, 2 и 1
аналоговый
выход (фоно)
аналоговый
выход (DIN)
2.2 Подключение NDX к дополнительному источнику питания CD 555PS
разъем для подключения
к сети питания и
предохранитель
Кабель SXPS
Burndy
Маркер
направления
кабеля
ПРИ ИСПОЛЬЗОВАНИИ ВНЕШНЕГО ИСТОЧНИКА
ПИТАНИЯ СЛЕДУЕТ ОТКЛЮЧИТЬ СЕТЕВОЙ ШНУР,
А ТАКЖЕ ОТКЛЮЧИТЬ ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ.
КАБЕЛЬ SXPS BURNDY МОЖЕТ ИСПОЛЬЗОВАТЬСЯ ТОЛЬКО
ДЛЯ ПОДКЛЮЧЕНИЯ ВНЕШНЕГО ИСТОЧНИКА ПИТАНИЯ.
Важно:
Источники
питания XPS с серийным
номером до 188015
не совместимы с NDX
или ND5 XS и не могут
быть использованы.
Для получения
дополнительной
информации
свяжитесь с вашим
местным торговым
представителем или
дистрибьютором.
