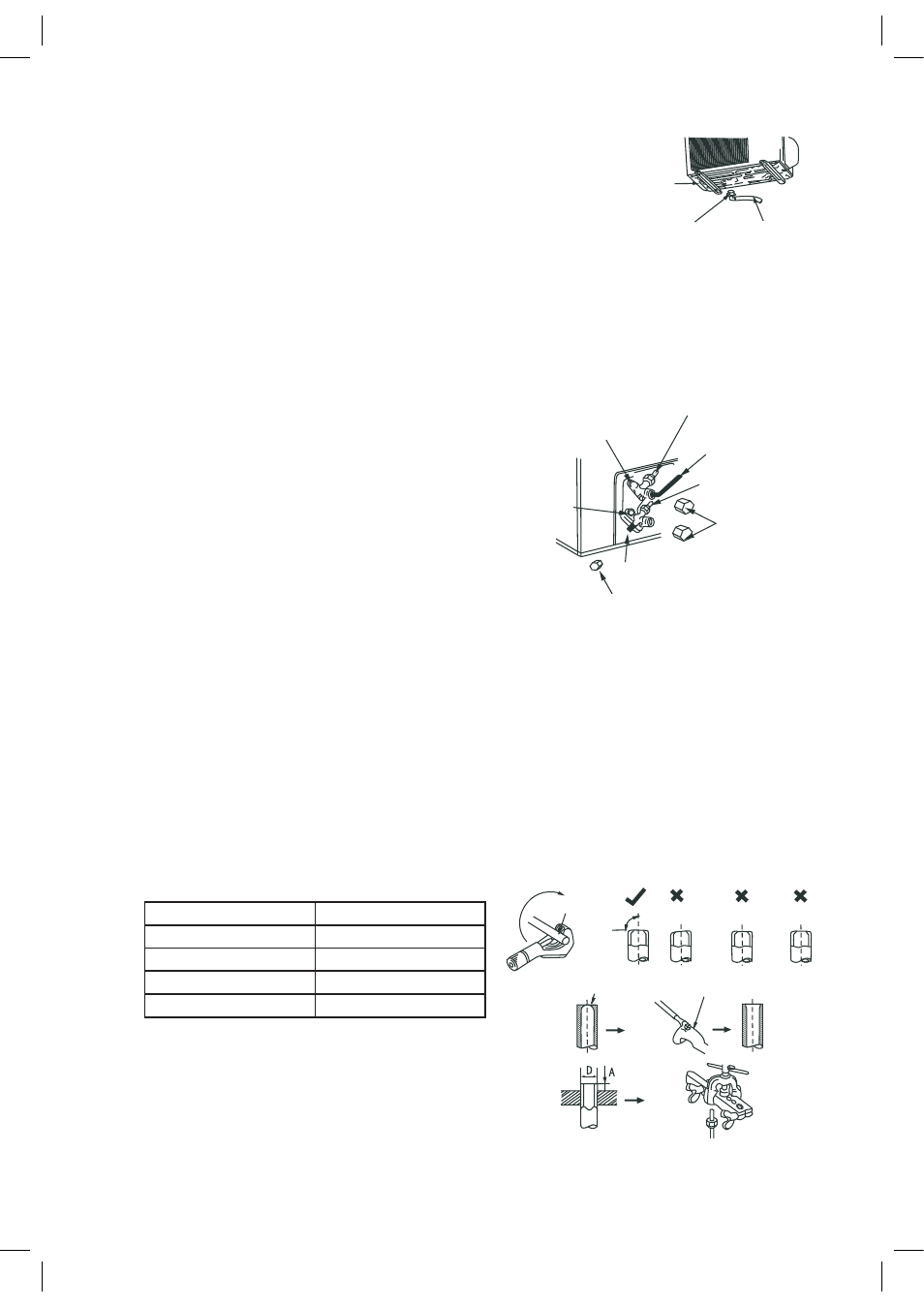

2 Установка дренажного соединения (только для типа теплового насоса)
• Вставьте наружное двухканальное дренажное соединение
в одно из нижних отверстий соответствующего размера,
затем присоедините дренажный шланг и соедините их
вместе.
3 Присоединение патрубка
• Нанесите немного уплотняющего масла на соединитель-
ный элемент и конус.
• Отцентрируйте соединительный элемент с конусом и затяните гайку патрубка гаечным
ключом. (Настройте момент затяжки тем же способом, что и для патрубка внутреннего
блока.)
4 Выпуск воздуха
• Завинтите крышку газового отсечного
клапана и жидкостного отсечного клапана,
а также гайку отверстия для обслуживания.
• С помощью торцевого ключа для внутрен-
него шестигранника поверните пробку
вентиля жидкостной части на 90° против
часовой стрелки и закройте ее через 10
секунд.
С помощью мыльной воды выполните
проверку на утечку газа, особенно во всем
соединении. При отсутствии газовой утечки
снова поверните пробку вентиля жидкост-
ной части на 90° против часовой стрелки.
• Нажмите на пробку отверстия для обслуживания газового отсечного клапана, если через
10 секунд. Вы увидите, что газ в виде тумана перестал выходить, это означает, что воздух
изнутри выпущен.
• С помощью торцевого ключа для внутреннего шестигранника поверните пробку газового
отсечного клапана и жидкостного отсечного клапана до полного открытия, а затем замени-
те колпачки клапана и затяните их.
5 Обработка конуса трубы
• С помощью трубореза отрежьте сломанную часть конуса.
• Снимите заусенцы после отрезки конуса.
• Вставьте гайку в патрубок подвода и развальцуйте конус специальным инструментом, на-
пример, разверткой.
Наружный диаметр A(мм)
6.35 мм (1/4“) 2.0--2.5
9.52 мм (3/8“) 3.0--3.5
12.7 мм (1/2“) 3.5--4.0
15.88 мм (5/8“) 4.0--4.5
• Проверьте качество обработки конуса.
Нижняя часть
Двухканальное
дренажное
соединение Дренажный
шланг
патрубок подвода жидкости
газовый отсечной клапан
торцевой ключ для вну-
треннего шестигранника
гайки клапана
жидкостный отсечной
клапан
патрубок подвода
газа
отверстия для обслуживания
крышка отверстия для обслуживания
90 0
Медная труба
Наклонно Шероховатость Заусенец
Заусенец
Развертка
