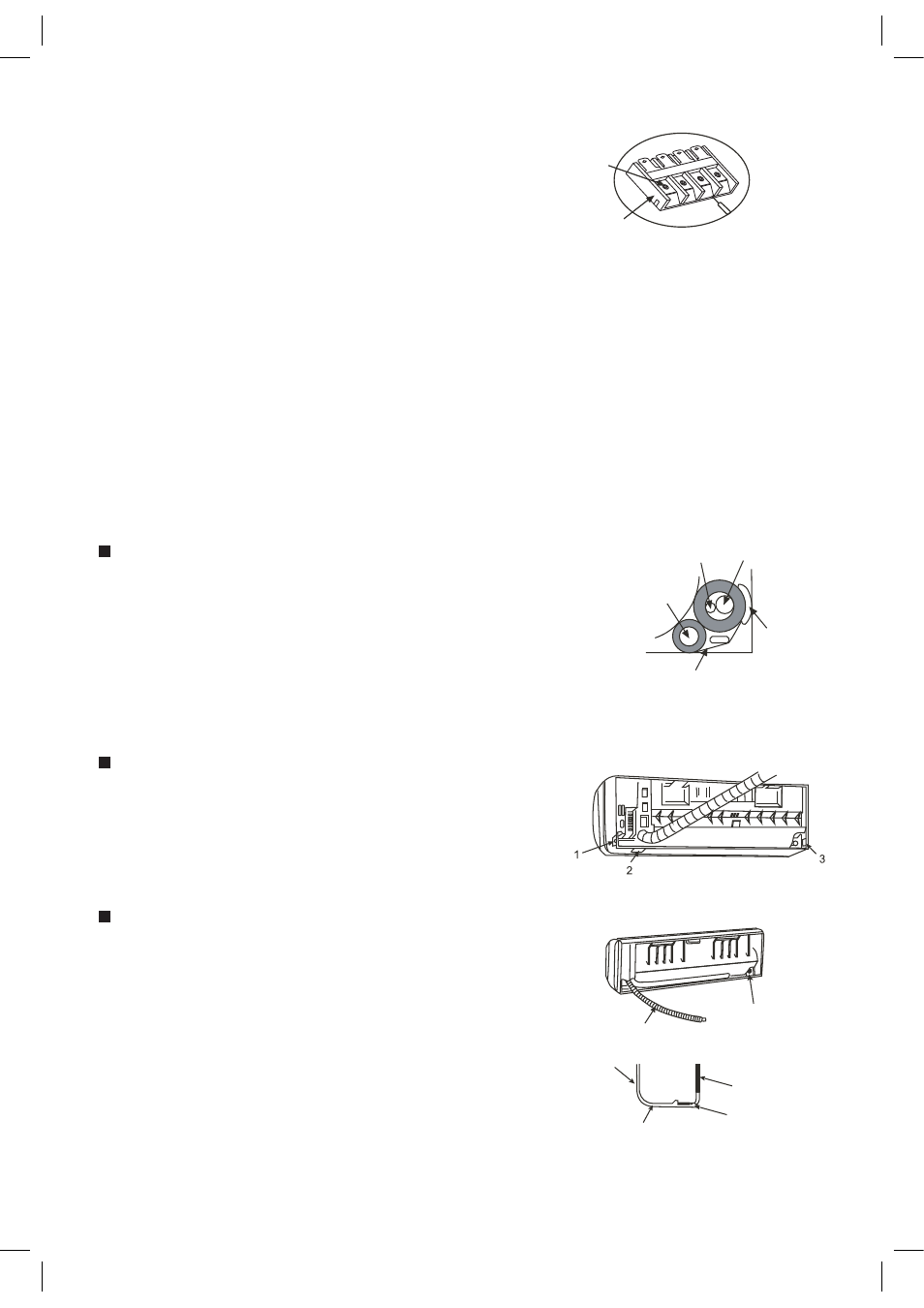

2 Монтаж электропроводки
• Откройте переднюю решетку;
• Выверните винт из крышки распределительной ко-
робки, снимите с блока крышку распределительной
коробки и отложите ее.
• Выверните винт из соединителя, снимите соедини-
тель и отложите его.
• Присоедините провода.
• Замените соединитель и крышку распределительной коробки.
ПРИМЕЧАНИЕ:
Прибор должен быть установлен в соответствии с национальными правилами
прокладки электропроводки.
Прибор нельзя устанавливать в прачечной.
Прибор следует устанавливать на 2,3 м выше пола.
Прибор должен быть размещен так, чтобы был доступен штепсельный разъем.
Для некоторых моделей, охлаждающая способность которых выше 4600 Вт (17000 британ-
ских тепловых единиц в час), в устанавливаемую электропроводку должно быть вклю-
чено устройство размыкания всех полюсов, которое обеспечивает расстояние между
контактами не менее 3 мм для всех полюсов согласно национальным стандартам.
3 Установка дренажного шланга
ПРИМЕЧАНИЕ:
• Дренажный шланг должен устанавливаться под медной
трубой.
• Дренажный шланг не должен быть погнутым или
искривленным.
• При оборачивании дренажного шланга не тяните его.
• Дренажный шланг, идущий через комнату, должен быть
обернут теплоизоляционными материалами.
• Медная труба и дренажный шланг должны быть обернуты войлочной лентой. В месте,
где труба входит в контакт со стеной, должна использоваться адиабатическая подкладка.
ПРОКЛАДКА ТРУБЫ
• Если труба выходит из правой стороны внутреннего
блока, вырежьте часть блока „1“;
• Если труба выходит из нижней правой стороны внутрен-
него блока, вырежьте часть блока „2“;
• Если труба выходит из левой стороны внутреннего
блока, вырежьте часть блока „3“;
ПЕРЕУСТАНОВКА ДРЕНАЖНОГО ШЛАНГА
• Если труба выходит из левой стороны внутреннего
блока, дренажный шланг должен быть переустановлен,
иначе может произойти протечка воды.
• Метод переустановки: поменяйте положение дренажно-
го шланга и дренажной резиновой пробки.
• После переустановки зазор не допускается; это может
привести к протечке воды.
Соединительный
провод
Рисунок
Разъем внутрен-
него блока
Винт
Труба для
жидкости
войлок
Труба для
газа
Дренажный шланг
Внутренний блок
Дренажная резиновая
пробка
Нижняя часть
монтажная плита
ребро внутреннего блока
