10
11
Сборка
(продолжение)

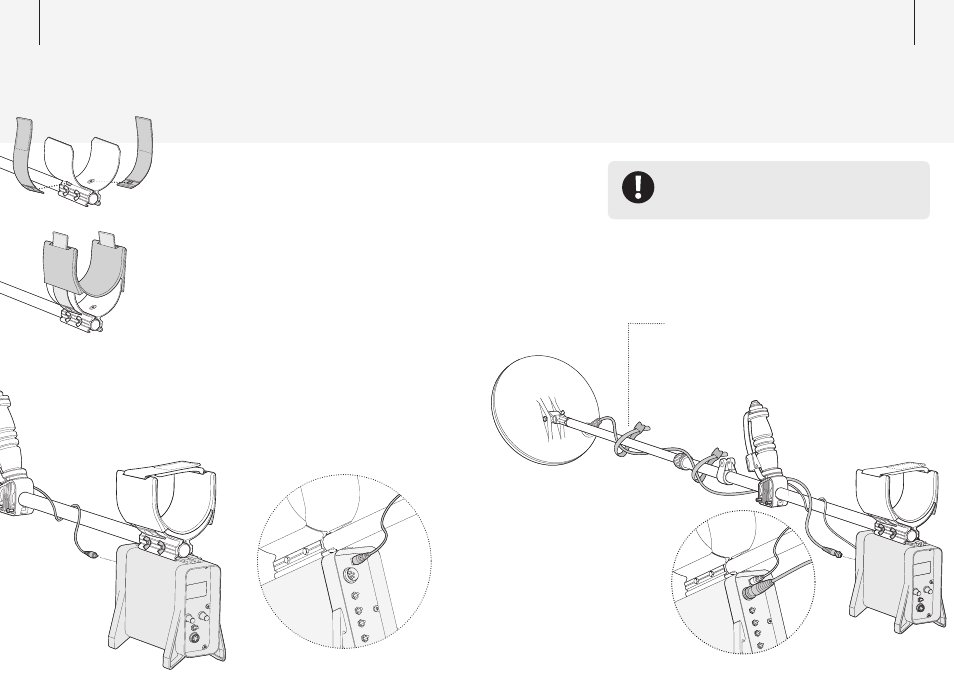

Присоединение кабеля катушки
1 Намотать кабель вокруг нижней и верхней штанг достаточное
число раз, чтобы исключить провисание избытка кабеля.
Оставить небольшой избыток в нижней части устройства, чтобы
иметь возможность изменять угол расположения катушки.
2 С помощью ремней с липучками закрепить кабель на штанге.
3 Вставить вилку кабеля в гнездо блока управления и затянуть
крепежное кольцо.
Примечание: Если кабель
кнопки «Быстрый трекинг»
будет болтаться, следует
закрепить его на штанге
изолентой.
Присоединение ремней подлокотника к подлокотнику
1 Пристегнуть оба ремня кнопками к подлокотнику.
2 Продеть ремни в пазы крышки подлокотника, затем надеть
крышку на подлокотник.
Присоединение блока управления к верхней штанге
1 Расположить устройство на плоской поверхности рукояткой
вверх.
2 Установить подлокотник на блок управления.
3 Соединить блок управления и подлокотник, удостоверившись,
что вилка батареи направлена в сторону, противоположную
стороне катушки.
4 Затянуть барашковые гайки.
5 Намотать кабель кнопки «Быстрый трекинг» вокруг верхней
штанги и вставить его вилку в гнездо «Быстрая подстройка»
блока управления. Удостовериться, что кабель намотан плотно,
но не допускать его чрезмерного натяжения на разъеме.
Перед присоединением или отсоединением кабеля
необходимо удостовериться, что питание блока
управления отключено. В противном случае возможен
выход из строя электронных компонентов детектора.
