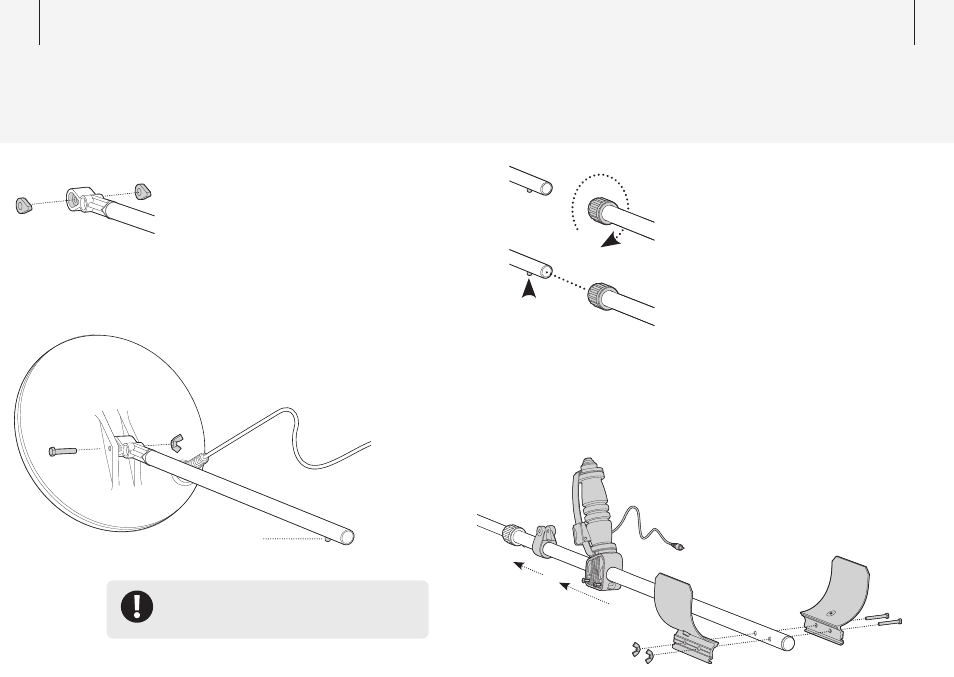

Сборка
Подпружиненная шпилька
Кабель катушки непосредственно соединен с обмоткой и
не отделяется от катушки. Любые попытки снять кабель
приведут к аннулированию гарантийных обязательств
производителя.
Присоединение нижней штанги к верхней штанге
1 Расположить верхнюю штангу поворотным замком от себя.
Повернуть замок по часовой стрелке, чтобы удостовериться,
что он находится в открытом положении (см. рисунок слева).
2 Сжать подпружиненную шпильку нижней штанги. Вводить
нижнюю штангу в верхнюю, пока шпилька не достигнет
регулировочного отверстия. После этого шпилька под
воздействием пружины войдет в отверстие.
3 Повернуть поворотный замок против часовой стрелки для
фиксации нижней штанги и предотвращения ее движения.
Присоединение рукоятки к верхней штанге
1 Надеть фиксатор с эластичным шнуром на верхнюю штангу.
2 Надеть рукоятку на верхнюю штангу таким образом, чтобы со
стороны оператора штанга и рукоятка образовывали тупой угол
(см. рисунок ниже).
Присоединение подлокотника к верхней штанге
1 Установить две половины подлокотника по обеим сторонам
верхней штанги, расположив друг на против друга отверстия
штанги и половин подлокотника.
2 Вставить болты в отверстия.
3 Закрутить на болтах барашковые гайки. Не затягивать их до
монтажа блока управления.
Присоединение катушки к нижней штанге
1 Вставить две резиновые шайбы в отверстия с двух сторон
нижней штанги.
2 Удостовериться, что подпружиненная шпилька нижней штанги
направлена вниз. Вставить нижнюю штангу в кронштейн,
расположенный в верхней части катушки.
3 Скрепить болтом нижнюю штангу и скобу. Зафиксировать
соединение с помощью гайки. Не затягивать гайку с излишней
силой во избежание повреждения ее резьбы. В дальнейшем при
регулировке угла катушки гайку необходимо будет ослабить.
Примечание: Если с течением времени фиксация катушки
на штанге ослабнет, может возникнуть необходимость в
замене резиновых шайб.
