Раздел 5 - Техническое обслуживание
Страница 46
90-8M0057538
rus
МАРТ 2011
9. Установите измерительный щуп.
10. Установите подходящую емкость под корпусом масляного фильтра для сбора разлитого масла. Используйте

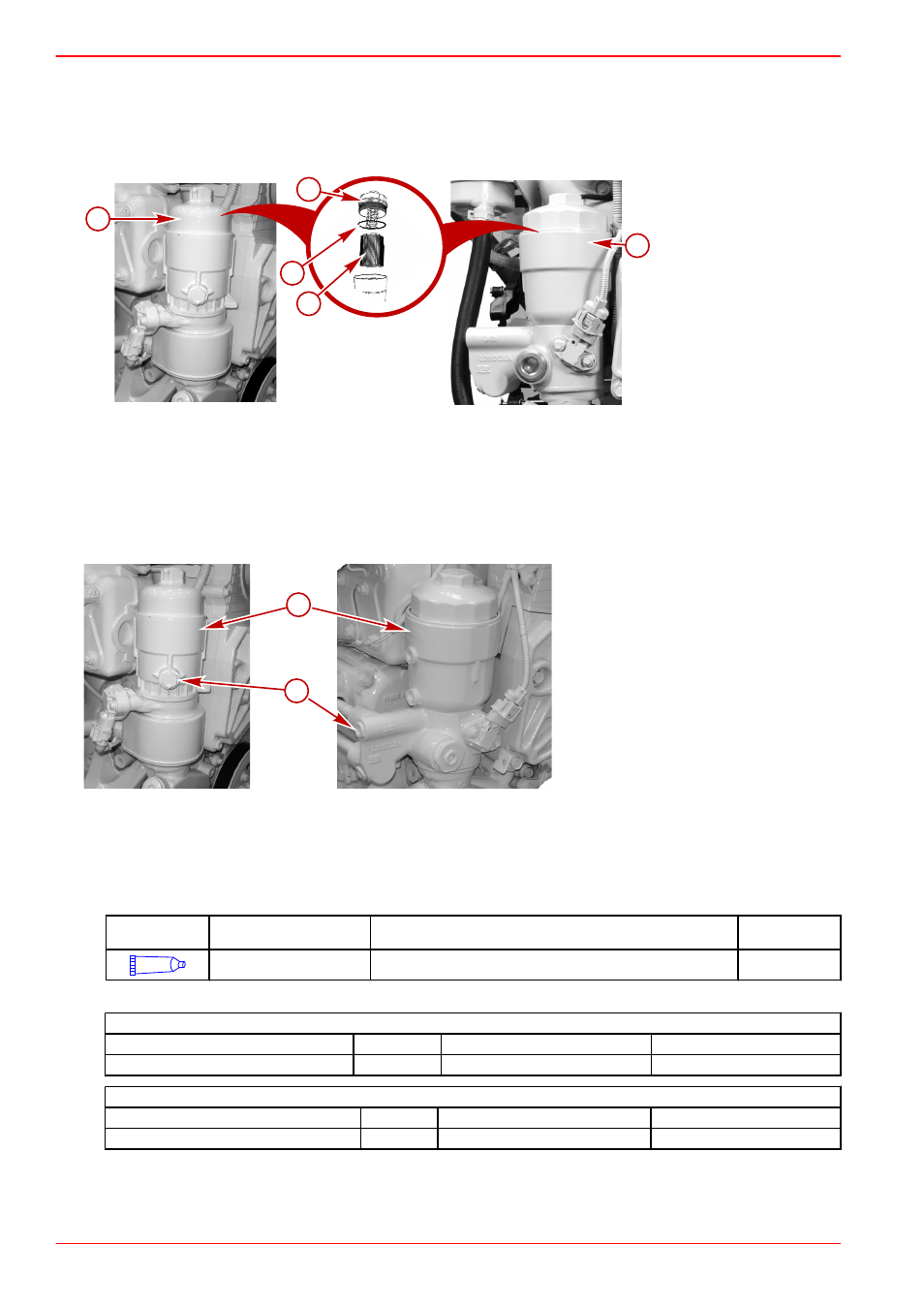

соответствующий накидной ключ для отпуска крышки масляного фильтра.
11. Снимите крышку масляного фильтра и патронный масляный фильтр.
12. Извлеките и утилизируйте старый фильтрующий элемент. Удалите старое уплотнительное кольцо крышки.
Маслоохладитель двигателя с жидкостным охлажде‐
нием
Маслоохладитель с охлаждением забортной водой
a -
Крышка масляного фильтра
b -
Уплотнительное кольцо
c -
Фильтрующий элемент
13. Нанесите герметик на резьбу сливной пробки корпуса масляного фильтра и вставьте пробку.
Маслоохладитель двигателя с жидкостным охлажде‐
нием
Маслоохладитель с охлаждением забортной водой
a -
Корпус масляного фильтра
b -
Сливная пробка
Труба, ссыл.
номер
Описание
Где используется
Деталь №
9
Герметик стыков
трубопроводов Loctite 567 PST
Сливная пробка
92-809822
14. Затяните сливную пробку корпуса масляного фильтра до заданного значения.
Маслоохладитель двигателя с жидкостным охлаждением
Описание
Нм
фунто-дюйм.
фунто-фут.
Сливная пробка
19
168
–
Маслоохладитель с охлаждением забортной водой
Описание
Нм
фунто-дюйм.
фунто-фут.
Сливная пробка
19
168
–
15. Смажьте и установите новое уплотнительное кольцо крышки.
a
b
c
a
a
33986
a
33987
b
a
b
