Раздел 5 - Техническое обслуживание
90-860168S70 АВГУСТ 2007
Страница 71
Труба, ссыл. номер
Описание
Где используется
Деталь №
95
Тефлоновая смазка 2-4-C морского
назначения
Вал гребного винта
92-802859Q 1
2. Надеть упорную втулку на вал гребного винта, ступенчатой стороной в
направлении втулки гребного винта.
3. Установить ступицу привода Flo-Torq II в гребной винт.
ПРИМЕЧАНИЕ: Ведущая втулка имеет коническую форму и полностью заходит
в гребной винт при надлежащей затяжке гайки.
4. Совместить шлицы и установить гребной винт на вал.
5. Установить ведущую втулку и стопорную лепестковую шайбу.
6. Установить и затянуть гайку гребного винта.
Описание
Нм
фунтов на дюйм.
фунтов на фут.
Гайка гребного винта
1.
75
55
7. Согнуть три выступа на лепестковой гайке вниз в канавки шлицевой шайбы.
После первого использования выпрямить три выступа и снова затянуть гайку
гребного винта. Обратно согнуть выступы в шайбу шлица. Проверять гребной
винт, по крайней мере, через каждые 20 часов эксплуатации. Не
эксплуатировать катер с незакрепленным гребным винтом.

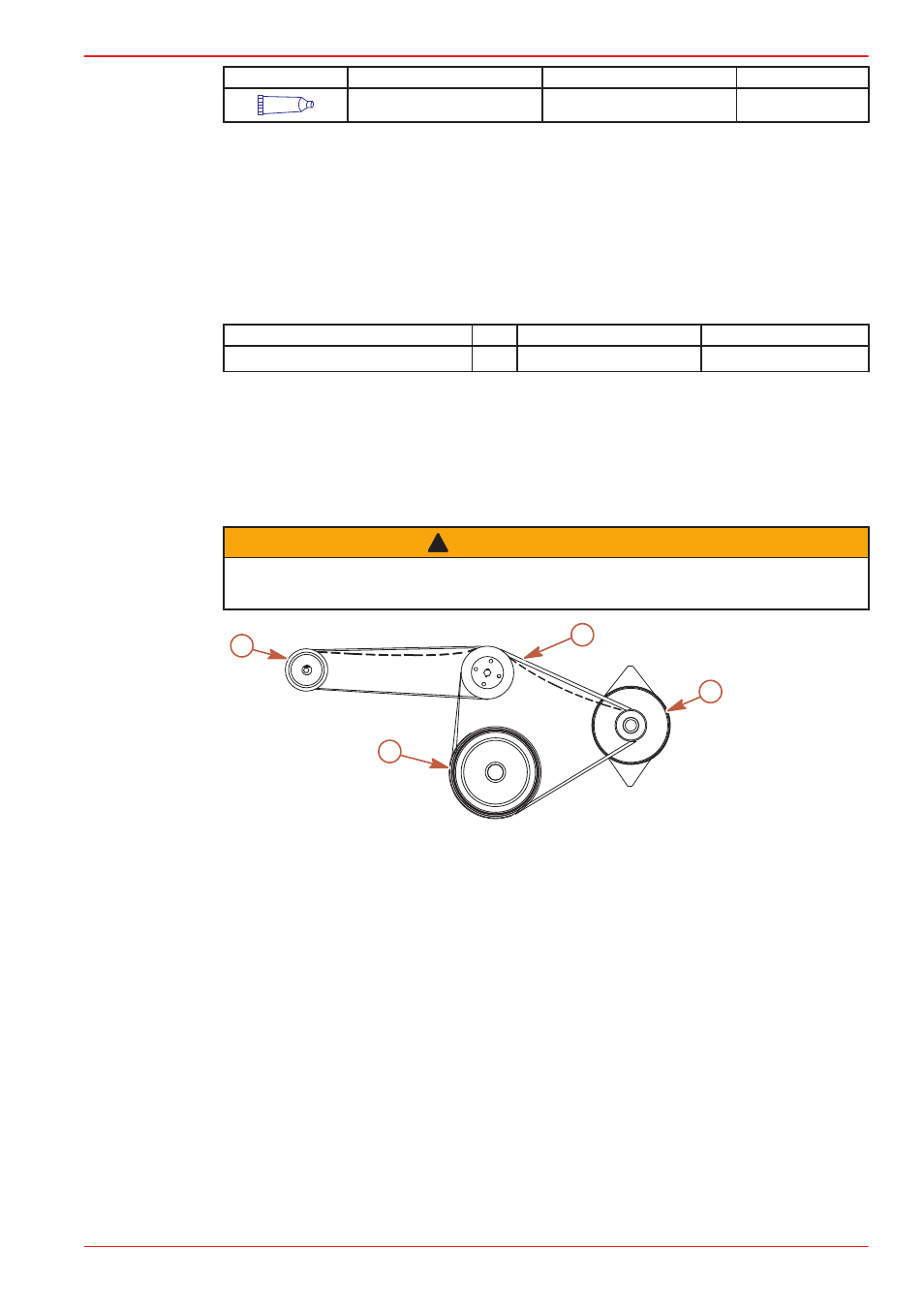

Приводные ремни
!
ПРЕДУПРЕЖДЕНИЕ
Избегать возможного получения серьезных травм. Перед проверкой ремня
убедиться в том, что двигатель заглушен, а ключ зажигания вынут.
b
d
c
a
7170
a -
Шкив насоса привода рулевого
управления
b -
Шкив водяного циркуляционного
насоса
c -
Шкив коленчатого вала
d -
Шкив генератора переменного тока
Проверка
1. Осмотреть ременную передачу, проверив правильность натяжения и
следующее:
•
Чрезмерный износ
•
Трещины
ПРИМЕЧАНИЕ: Незначительные поперечные (по ширине ремня) трещины могут
быть допустимы. Продольные трещины (по протяженности ремня),
соединяющиеся с поперечными трещинами, НЕДОПУСТИМЫ.
•
Истирание
•
Засаленные поверхности
1. Указанный крутящий момент гребного винта является минимальной величиной крутящего момента.
