Раздел 5 - Техническое обслуживание
Страница 68
90-860168S70 АВГУСТ 2007

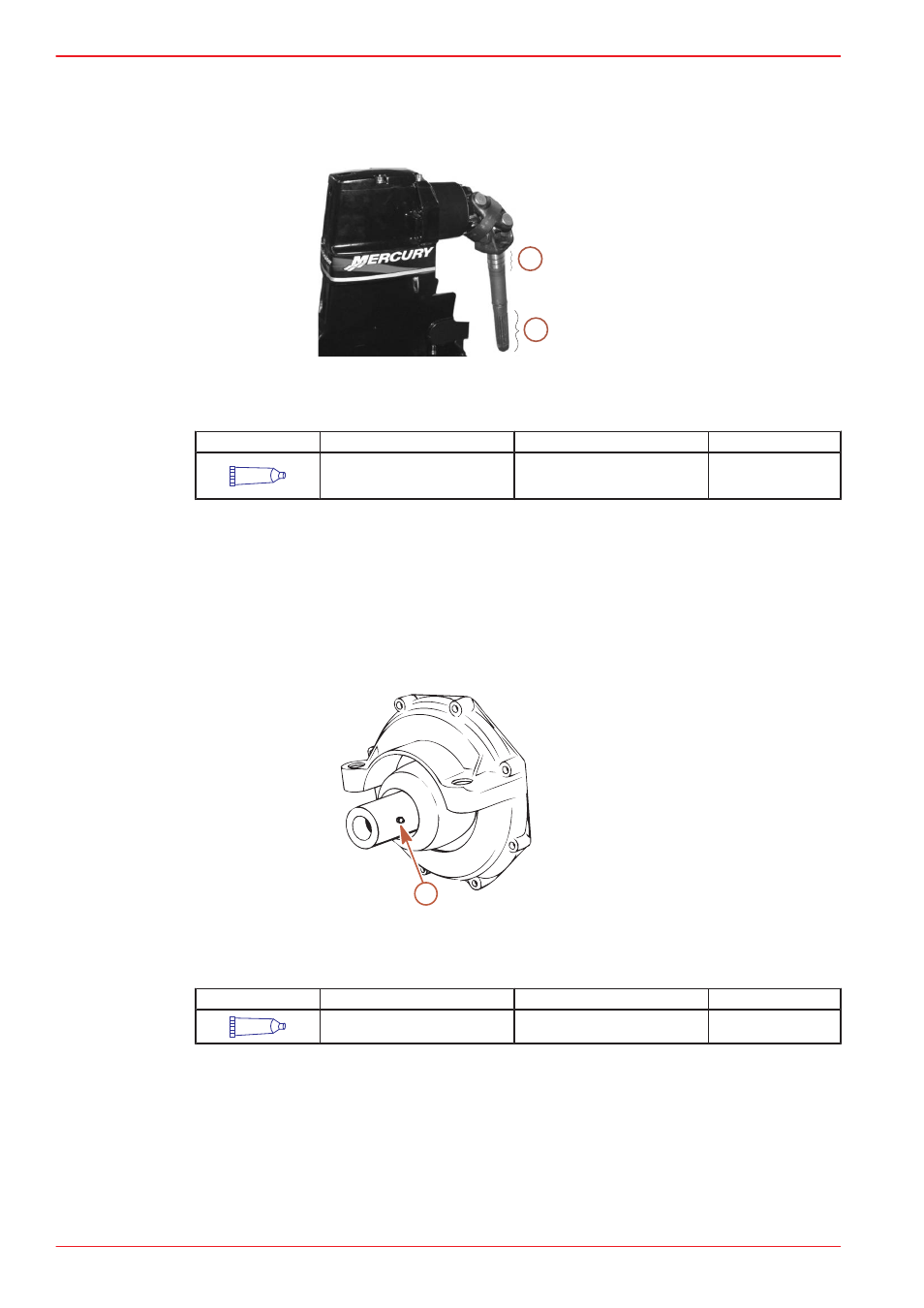

Шлицы карданного вала кормового привода и уплотнительные кольца (кормовой привод
снят)
1. Нанести смазку на карданные шарниры, уплотнительные кольца и шлицы
кормового привода.
a
b
17293
a -
Уплотнительные кольца карданного
шарнира (3)
b -
Шлицы приводного вала
Труба, ссыл. номер
Описание
Где используется
Деталь №
91
Консистентная смазка для шлицевых
соединений муфты двигателя
Шлицы приводного вала и
уплотнительные кольца карданного
шарнира
92-802869Q 1
2. Относительно смазки вала гребного винта, см. Гребные винты.
Соединительная муфта двигателя
1. Смазать шлицы муфты двигателя через пресс-масленки на муфте, выполнив
примерно 8-10 нагнетаний консистентной смазки из обычного шприца для
подачи смазки.
ПРИМЕЧАНИЕ: Если катер эксплуатируется длительное время на холостых
оборотах двигателя, муфта должна быть смазана на модели Alpha – через
каждые 150 часов.
a
6213
Соединительная муфта привода Alpha
a -
Пресс-масленка муфты двигателя
Труба, ссыл. номер
Описание
Где используется
Деталь №
91
Консистентная смазка для шлицевых
соединений муфты двигателя
Соединительная муфта
92-802869Q 1
ПРИМЕЧАНИЕ: Модели Alpha – Ваш силовой агрегат оборудован уплотнённой
муфтой двигателя и универсальными шарнирами Perm-a-Lube. Уплотненную
муфту и шлицы вала можно смазывать без съема узла кормового привода.
Постоянно-смазывающиеся универсальные (карданные) шарниры не требуют
смазки.
