Раздел Б ЭКСПЛУАТАЦИЯ Б-2
IM 1094 LINC FEED 37 и 38
2. Гнездо для подключения пульта
дистанционного управления
Если
используется пульт
дистанционного управления, то он
подключается к этому разъему.
3. Евроразъем
Для подключения сварочных горелок.
4. Интерфейс цифрового дисплея
Для регулировки сварочных параметров, включая
скорость
подачи проволоки и сварочное
напряжение, а также для вызова сохраненных
данных. Более подробная информация дана в
подпунктах A-G.

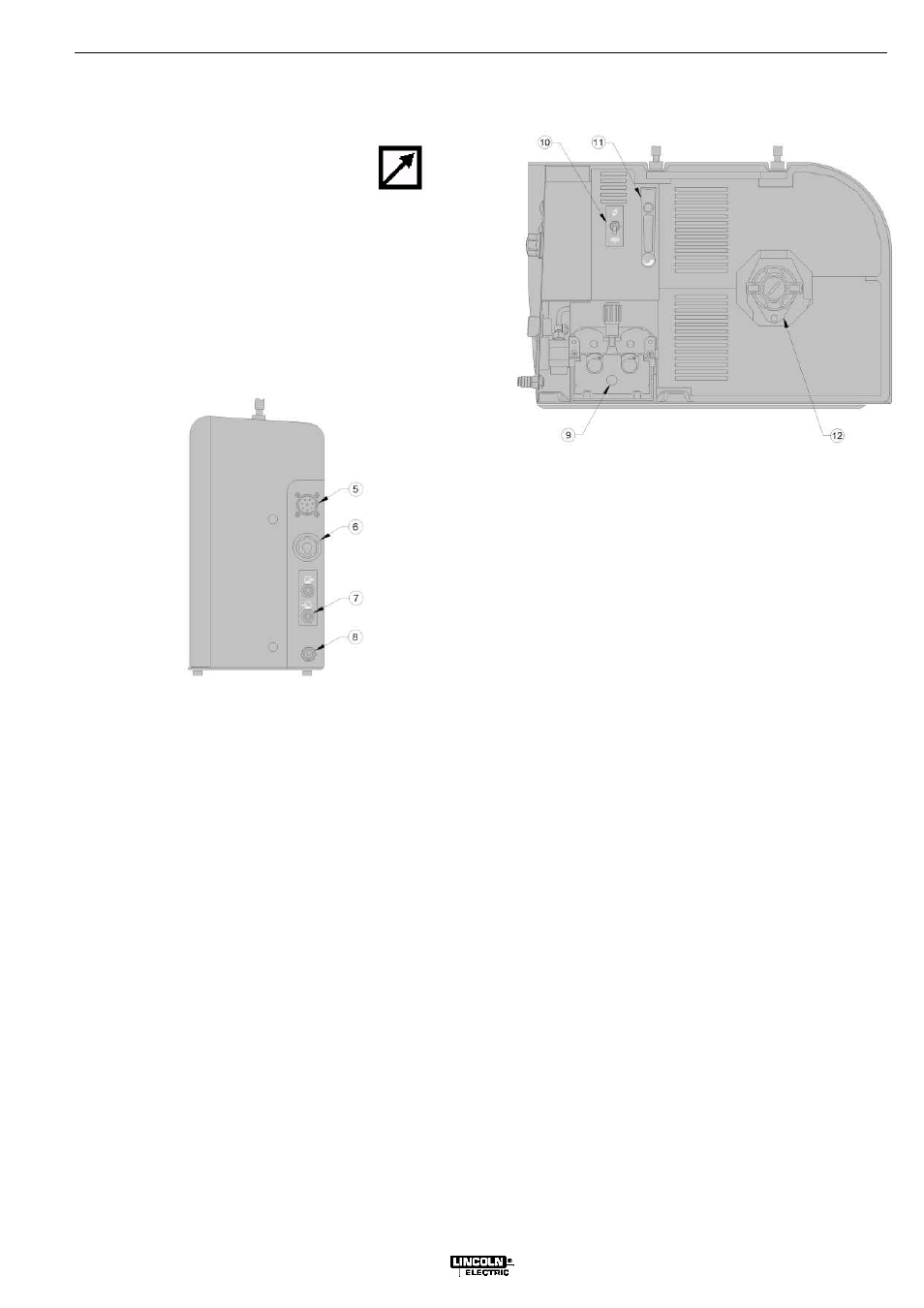

5. Резьбовой разъем
8-контактный резьбовой разъем для подключения
сварочного источника
6. Адаптер с соединителем Fast-Mate™
Подключение к сети питания.
7. Гнезда для подвода охлаждающей воды
Если используются водоохлаждаемые горелки, то
к этим разъемам подсоединяют водяные шланги
системы охлаждения. Рекомендации по выбору
охлаждающей жидкости и интенсивности подачи
смотрите в инструкциях к системе охлаждения.
8. Подвод газа
Гнездо для подвода газа.
9. Привод протяжки
4-роликовый привод протяжки проволоки, диаметр
приводных роликов – 37 мм.
10. Регулятор "Холостая протяжка/Продувка
газом"
Используется для холостой протяжки проволоки
или подачи газа без подачи сварочного
напряжения.
11. Газовый редуктор
Регулирует подачу газа в пределах 0 – 25 л/мин.
12. Шпиндель катушки с проволокой
Рассчитан
на катушки весом до 15 кг.
Допускается использование катушек из пластика,
стали и стекловолокна, предназначенных для
установки на шпиндель диаметром 51
мм.
Катушки Readi-Reel® можно устанавливать на
входящий в комплект шпиндельный адаптер.
ВНИМАНИЕ! При работе механизма подачи
дверца корпуса должна быть плотно закрыта.
