Раздел А УСТАНОВКА А-5
V350-PRO
Быстросъемные разъемы типа Twist-Mate
Быстросъемные
разъемы типа Twist-Mate
используются для подключения сварочных
кабелей к выходным терминалам аппарата.
Разъемы, включаемые в комплект поставки
Invertec V350-PRO, предназначены
для
подключения сварочного кабеля сечением # 1/0 -
2/0 AWG (53,5 – 67,4 мм
2 ).

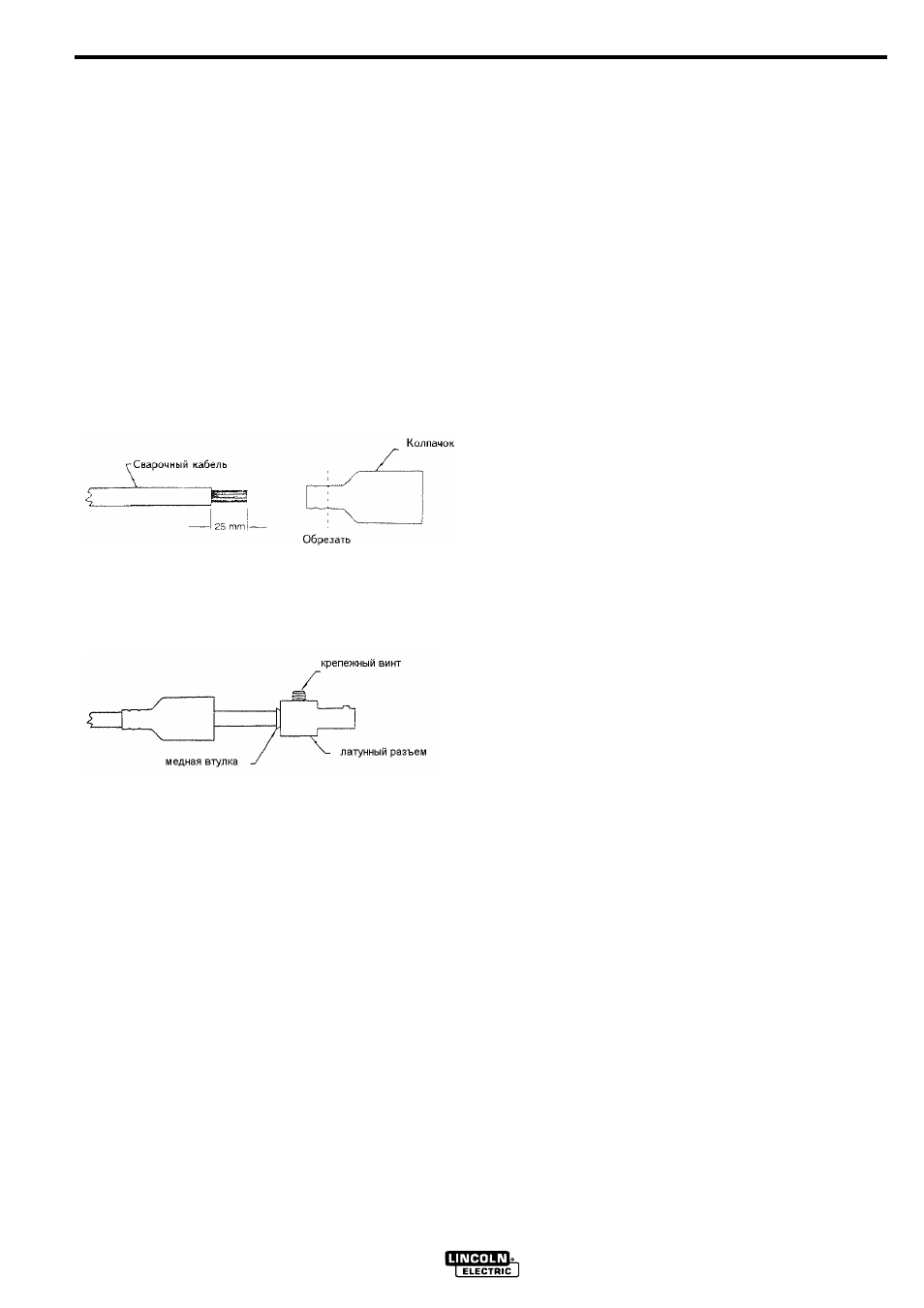

1. Удалите изоляцию с концевого участка
сварочного кабеля длиной порядка 25 мм.
2. С помощью мыла или другого смазочного
вещества натяните колпачок на зачищенный
конец кабеля. Торец колпачка может быть
обрезан, чтобы облегчить насадку колпачка
на сварочный кабель того или иного
диаметра.
3. Вставьте медную трубку в латунный штекер.
4. Вставьте оголенный конец кабеля в медную
трубку.
5. Затяните
крепежный винт так чтобы
сдеформировать медную трубку в штекере.
Винт должен обеспечить необходимое усилие
для крепкого закрепления сварочного кабеля.
В затянутом положении винт должен быть
полностью утоплен в корпусе латунного
штекера.
6. Натяните резиновый колпачок на латунный
штекер. Колпачок должен полностью
закрывать все токопроводящие поверхности.
Только после этого штекер подсоединяется к
выходному терминалу источника питания.
