Раздел А
УСТАНОВКА
А-2
V350-PRO
УСТАНОВКА
! ВНИМАНИЕ !
ЭЛЕКТРИЧЕСКИЙ ШОК опасен для
жизни.
•
ПЕРЕД
ПОДКЛЮЧЕНИЕМ
СЕТЕВОГО
КАБЕЛЯ ИЛИ СВАРОЧНЫХ И КОНТРОЛЬНЫХ
КАБЕЛЕЙ
ОТКЛЮЧИТЕ
СВАРОЧНЫЙ
ИСТОЧНИК ОТ СЕТИ ПИТАНИЯ.
•
Подключение
сварочного
источника
должен
осуществлять
только
квалифицированный персонал.
•
В
соответствии
с
Американским
Национальным
Стандартом
на
электротехническое оборудование провод
зеленого
цвета
сетевого
кабеля
подсоедините к заземлению.
УСТАНОВКА ВХОДНОГО НАПРЯЖЕНИЯ
1. Подключение источника к сети питания
должен
осуществлять
только
квалифицированный персонал. Установку
следует производить в соответствии с
Американским Национальным стандартом на
электротехническое
оборудование
или
другими действующими стандартами.
2. В состоянии поставки сварочный источник
Invertec V350-PRO установлен
для
подключения к сети питания с напряжением
460 В. В связи с этим, установка входного
напряжения
не
производится,
если
напряжение питающей сети – 460 В.
3. Если напряжение сети питания составляет
200 – 415 В или 575 В, то требуется его
установка на панели установки входного
напряжения.
•
На задней стенке сварочного источника
откройте отсек панели установки входного
напряжения.
•
Для напряжения 200 – 230 В: Установите
переключатель
входного
напряжения
в
положение 200-230 В.
Для более высокого напряжения: Установите
переключатель
входного
напряжения
в
позицию 380-375В.
•
Таким же образом установите перемычку “А” в
нужное положение.

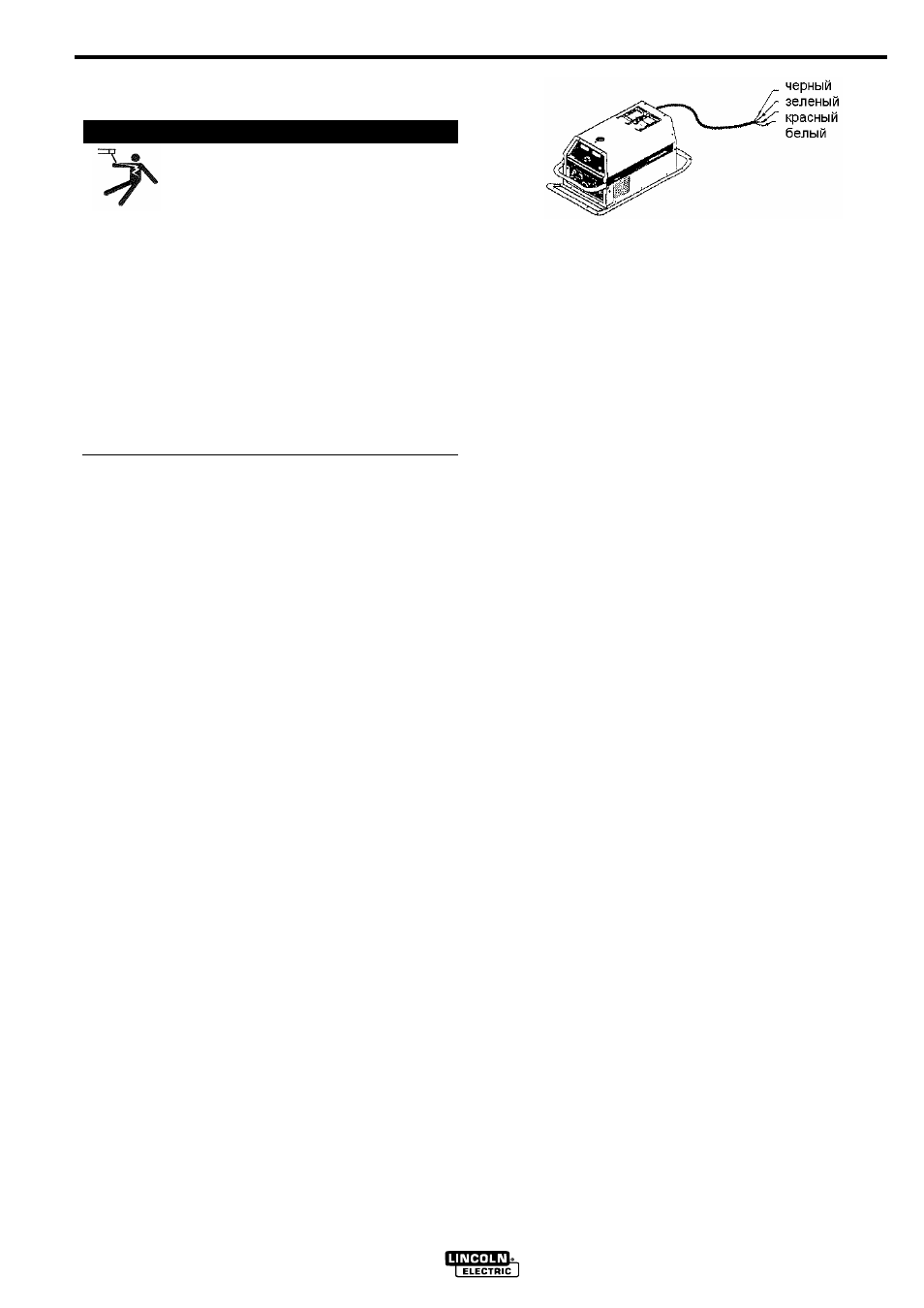

ПОДКЛЮЧЕНИЕ СЕТЕВОГО КАБЕЛЯ
Сварочный
источник Invertec V350-PRO
поставляется с подключенным сетевым кабелем.
Ниже
представлены
рекомендации
по
подключению сетевого кабеля к щитку сети
питания
(сетевой
вилки).
Неправильное
подсоединение сетевого кабеля может привести к
повреждению оборудования.
Однофазная сеть питания
1. Провод зеленого цвета подсоедините к
заземлению.
2. Черный и белый провод подсоедините к
фазам.
3. Изолируйте красной провод изоляционной
лентой, рассчитанной на напряжение 600 В.
Трехфазная сеть питания
1. Провод зеленого цвета подсоедините к
заземлению.
2. Красный,
черный
и
белый
провод
подсоедините к фазам. Подключение сетевого
кабеля должно производиться в соответствии
с
действующими
стандартами
на
электротехническое оборудование.
ПОДКЛЮЧЕНИЕ МЕХАНИЗМОВ
ПОДАЧИ К INVERTEC V350-PRO
Инструкция
по
подключению
механизма
подачи LN-25 к сварочному источнику Invertec
V350-PRO
1. Отключите сварочный источник.
2. Подсоедините сварочный кабель на электрод
к
выходному
терминалу
источника
в
соответствии с выбранной полярностью. К
другому терминалу подключите кабель на
деталь.
3. Для универсальной и “СЕ” модели Invertec
V350-PRO
существует
возможность
подключения
дистанционного
управления
механизмом подачи LN-25. Комплекты блока
дистанционного управления К444-1 и К444-2
подключаются к 6-ти и 14-ти контактным
разъемам
соответственно.
Блок
дистанционного управления К624-1 может
быть подключен к 24/42 вольтовому разъему
источника с помощью комплекта контрольного
кабеля К627-[ ]. Механизмы подачи LN-25 с
пультом дистанционного управления К431-1,
оборудованного кабелем К432, подключаются
непосредственно к 6-ти контактному разъему
на передней панели сварочного источника.
Кроме этого, при использовании адаптера
К876 с кабелем К432 (См. схему подключения
S19899)
возможно
подключение
вышеуказанного
пульта
дистанционного
управления к 14-ти контактному разъему на
задней панели источника. Универсальный
адаптер К867 также позволяет подключить
пульт К431-1 к 14-ти контактному разъему с
помощью модифицирования кабеля К432 (См.
схему подключения S19405).
Инструкции
по
подключению
механизма
подачи LN-7 к сварочному источнику Invertec
V350-PRO
