инструкцию по монтажу «устройства для обточки конусов»
4
13.
Установите клиновую планку и винт
(А, Рис. 7). Установите короткую планку и
винт (В, Рис. 7). Во время вращения ма-
ховика поперечной подачи не должно
быть люфта и заедания.
14.
Установите кронштейн (А, Рис. 8) под
продольными направляющими при по-
мощи двух шестигранных болтов.
15.
Вкрутите регулировочную планку (В,
Рис. 8) в кронштейн.

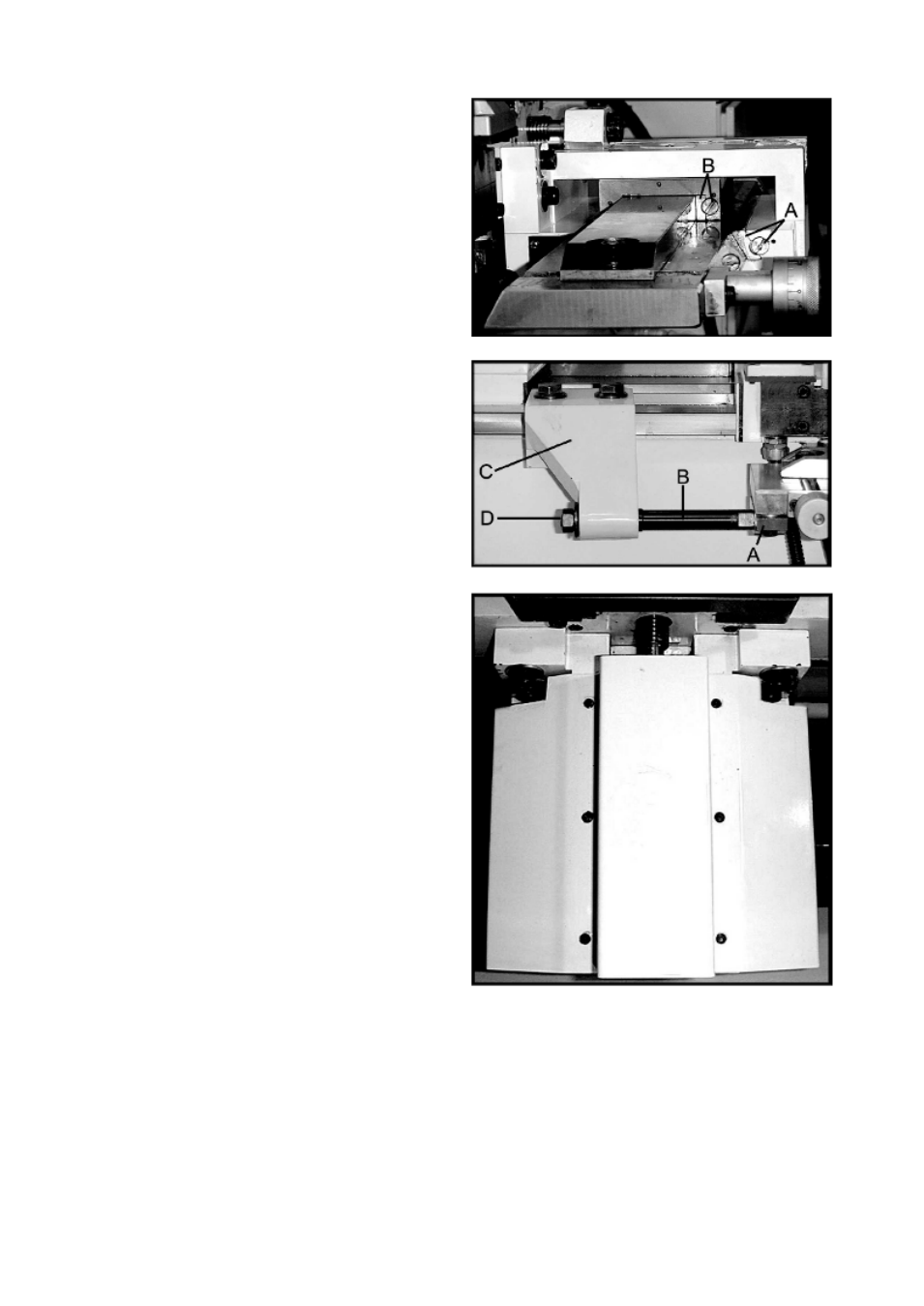

Рис. 7
16.
Установите опору (С, Рис. 8) на на-
правляющих на расстоянии длины за-
жимной тяги. Не затягивайте.
17.
Медленно перемещайте суппорт, по-
ка тяга не зайдет в отверстие опоры.
Примечание: если зажимная тяга распо-
ложена недостаточно низко, используйте
регулировочные клинья.
Рис. 8
18.
Установите шайбы и гайки (D, Рис. 8)
и затяните болты.
19.
Смажьте устройство для обточки ко-
нусов для защиты металла от коррозии.
20.
Установите верхний защитный экран
при помощи шести шестигранных болтов
(Рис. 9).
Примечание: может понадобиться выпол-
нить пропил пазов для крепежных болтов и
штифтов.
Рис. 9
