инструкцию по монтажу «устройства для обточки конусов»
3
6.

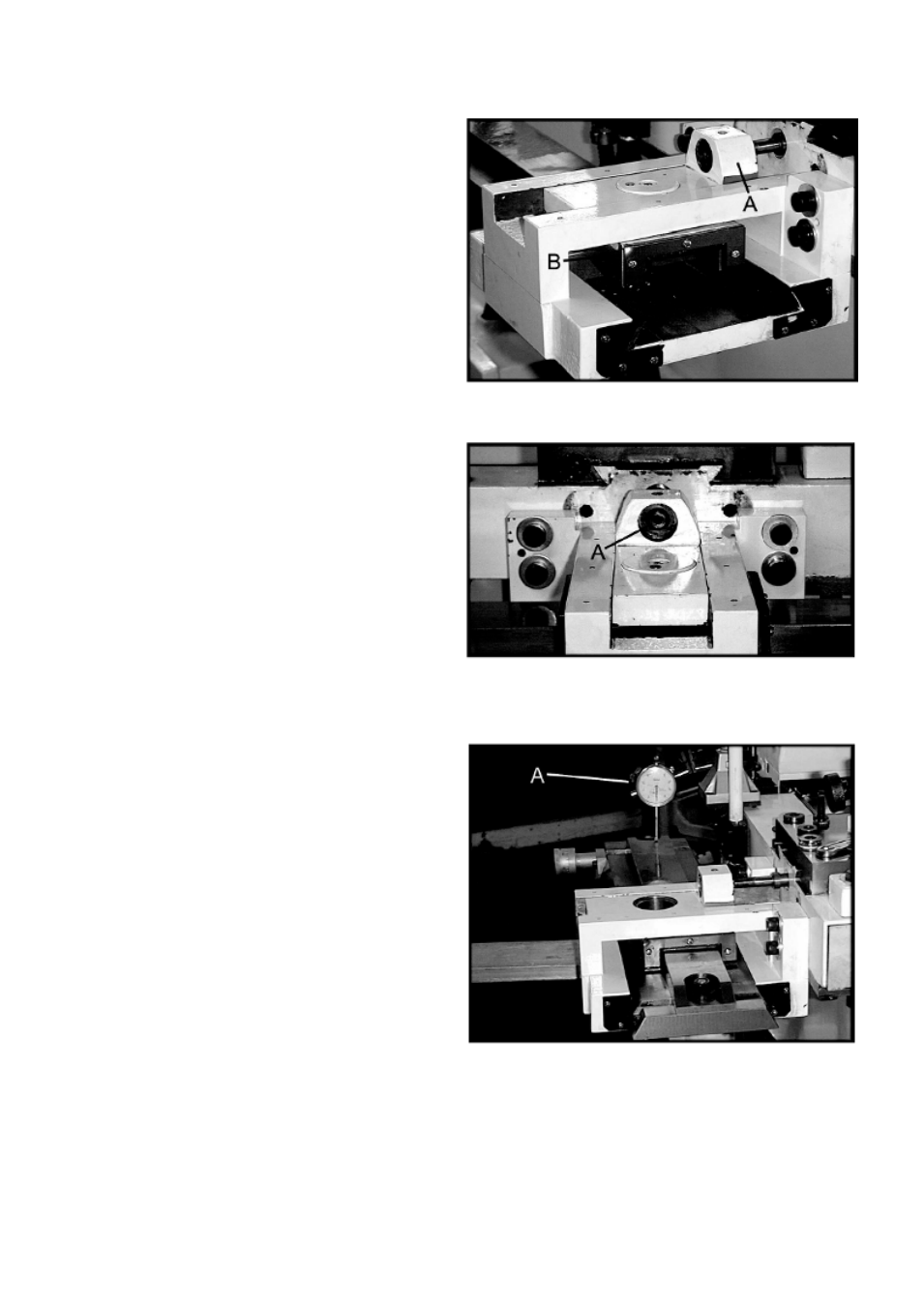

Установите подшипник и блок подачи (А,
Рис. 4), немного ослабьте для регули-
ровки. Закрепите зажимное кольцо на
блоке подачи при помощи шестигранно-
го болта. Установите линейку для обточ-
ки конусов, немного ослабьте для регу-
лировки (В, Рис. 4).
7.
Установите болт поперечной подачи (А,
Рис. 5) в отверстие блока подачи. По-
верните рукоятку поперечной подачи,
она должна вращаться свободно.
8.
После того как болты отцентрованы, за-
тяните четыре шестигранных болта
М10х50 на корпусе устройства для об-
точки конусов.
9.
Установите и выровняйте продольные
направляющие по всей длине, используя
шкалу. Отцентрируйте внутренние пол-
зуны на ходовом винте. Направляющие
выровнены, если разница от одного кон-
ца до другого меньше, чем 1,0 мм (А,
рис. 6).
Примечание: снимите суппорт и убеди-
тесь, что винт поперечной подачи отцен-
трован и свободно проходит через линейку
для обточки конусов.
10.
Замените внешний подшипник и гай-
ки поперечной подачи.
11.
Просверлите отверстия в корпусе
устройства для обточки конусов. Если не
просверливать отверстия в корпусе, то
для выравнивания придется снимать
устройство и устанавливать заново.
12.
Смажьте продольный суппорт мас-
лом. Установите суппорт и обнулите
шкалу.
Рис. 4
Рис. 5
Рис. 6
