инструкция по эксплуатации станка JET мод.JRD-1100R
23

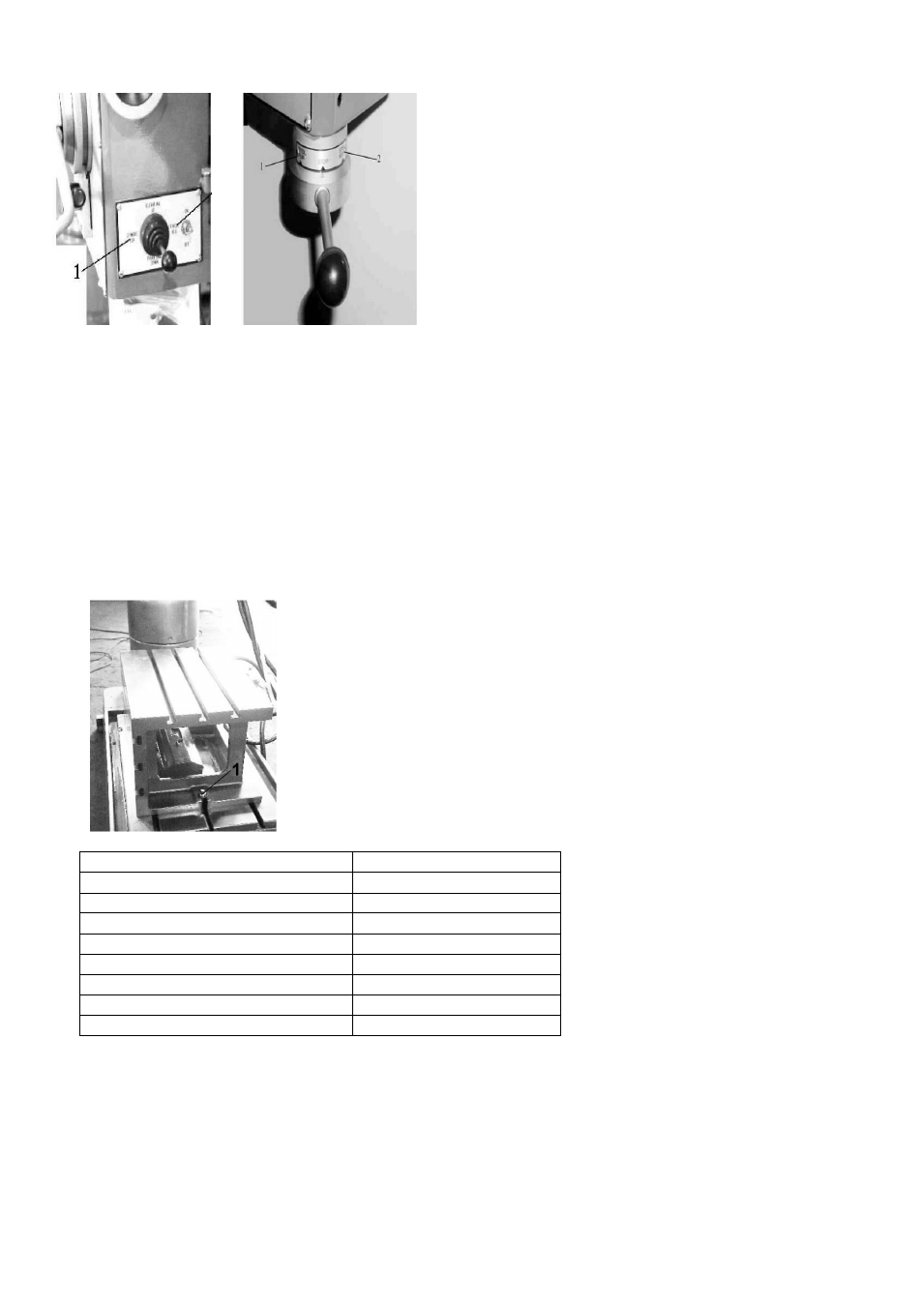

7.12 Шпиндель
JRD-1100R ( тип 1) JRD-1100R ( тип 2)
1. Включите главный выключатель, опустите пи-
ноль на 5 мм так, чтобы можно было запустить функ-
цию главного шпинделя «forward/reverse» – по часо-
вой стрелке/против часовой стрелке.
2.
Главный шпиндель будет вращаться по часо-
вой стрелке, если переключить выключатель в поло-
жение SPDL.FOR.
3.
Если Вам необходимо остановить вращение
шпинделя, установите выключатель в среднее поло-
жение.
4.
Включится реверс главного шпинделя, если ус-
тановить выключатель в положение SPDL.REV.
7.13 Резьбонарезание
Инструкции по нарезанию резьбы:
a.
Закрепите метчик в сверлильной голове.
b. Установите подачу на "N".
c. Поверните рукоятку подачи против часовой стрелки.
d. После установки выключателя в положение "SPDL.FOR", шпиндель будет вращаться по
часовой стрелке.
e.
Вращайте рукоятку подачи против часовой стрелки, пока не закончите нарезать резьбу.
( Глубину резьбонарезания определяет оператор).
f. После установки выключателя в положение "SPDL.REV.", шпиндель вращается против ча-
совой стрелки, пока метчик не выйдет полностью.
g.
Для остановки шпинделя установите выключатель в среднее положение.
7.14 Монтаж и демонтаж рабочего стола
Демонтаж стола:
1.
С помощью ключа ослабьте гайку (см. Рис.). Откручивайте
гайку против часовой стрелки.
2.
То же самое сделайте с другой стороны.
Монтаж стола:
1.
Очистите основание от стружки с помощью металлической
щётки.
2.
Очистите рабочий стол и основание тряпкой.
3.
Установите Т-образные болт в канавку на основании. Затяните
гайку.
7.1 5 СОЖ для разных видов материалов
Низкоуглеродистая сталь Нефть, животный жир
Малоуглеродистая сталь Нефть, животный жир
Высокоуглеродистая сталь Нефть, животный жир
Нержавеющая сталь Нефть, животный жир
Марганцевая сталь Нефть, животный жир
Чугун -
Ковкий чугун Нефть
Латунь, бронза Керосин
Алюминий и сплавы Керосин
Внимание: если нет СОЖ, то единственный способ продлить срок службы сверла – сни-
зить частоту вращения шпинделя и скорость подачи. Если есть утечка охлаждающей жид-
кости, немедленно уберите жидкость с пола.
8.
РЕГУЛИРОВКА
8.1 Общие указания
Регулировка станка необходима после определённого срока работы, когда изношенные детали
требуют настройки. В сверлильном станке есть три детали, которые необходимо регулировать:
стопорная рукоятка консоли, зазор между редуктором и направляющей консоли, соединение меж-
ду рукояткой подачи и муфтой и максимальным диапазоном регулировки шпинделя.
Учитывайте, что приводные ремни (плоские, клиновые, поликлиновые), используемые в конструк-
ции станка, относятся к деталям быстроизнашивающимся, требуют контроля износа и натяжения
