инструкция по эксплуатации станка JET мод.JRD-1100R
13
сов
теле станка 4 полюса. Если поменять местами полюса 4 и 8, можно
изменить частоту вращения шпинделя.
7.
Кнопка подъёма кон-
соли
Консоль поднимается при нажатии на кнопку "up" (вверх).
8.
Кнопка опускания кон-
соли
Консоль опускается при нажатии на кнопку "down" (вниз).
9.
Выключатель лампы Для включения и выключения лампы местного освещения.
10.
Вариатор
направле-
ния вращения шпин-
деля
SPDL.FOR
– шпиндель вращается по часовой стрелке.
SPDL.REV.
– шпиндель вращается против часовой стрелки.
7.2
Установка тисков
7.2.1 Общие указания
Для безопасной работы заготовку необходимо крепко и правильно зафиксировать на станке.

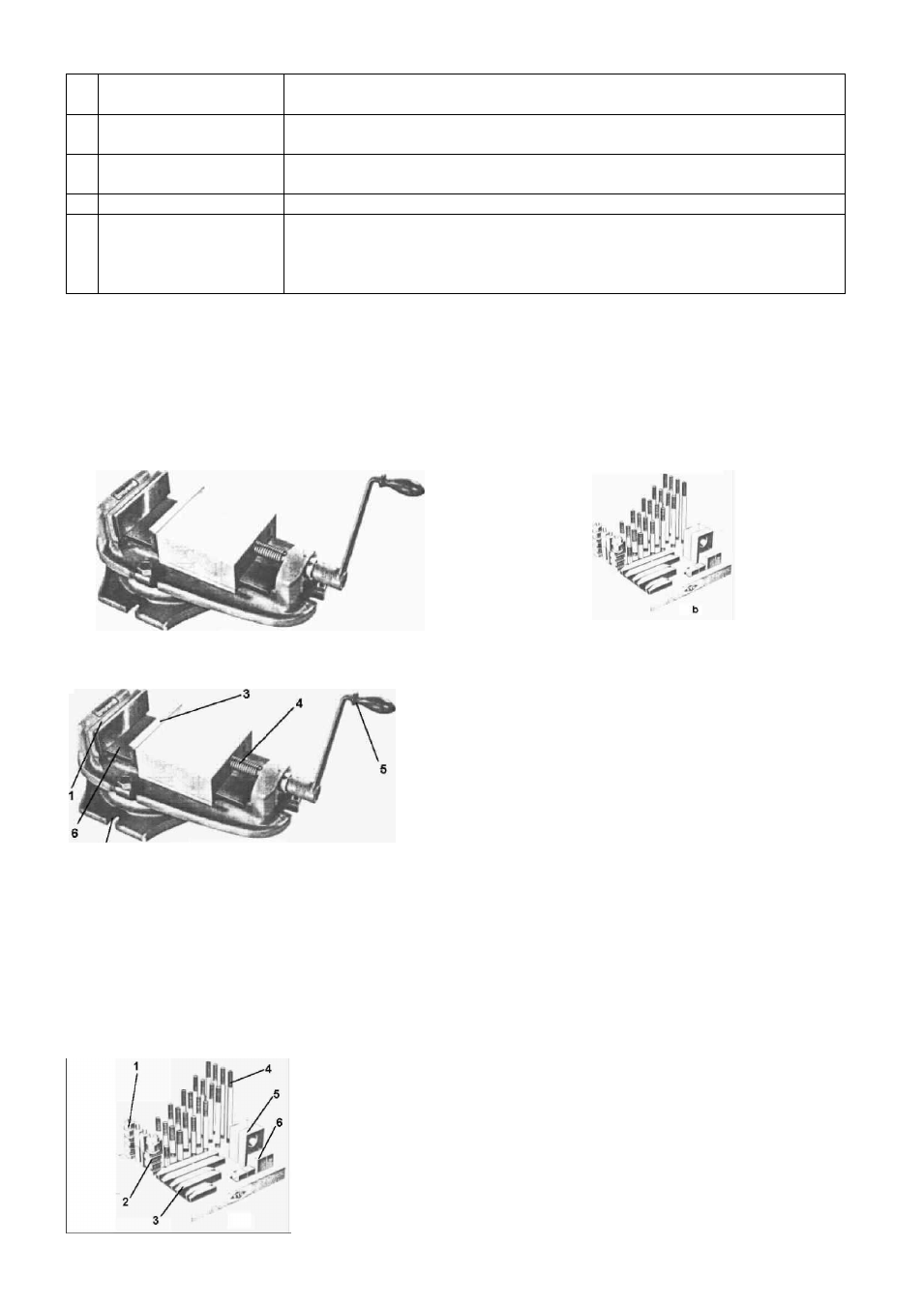

Обычно для зажима заготовки используются тиски (Рис. а). В то время как у тисков есть огра-
ничение по размеру фиксируемой заготовки, универсальные прихваты (Рис. b) можно исполь-
зовать для зажима больших заготовок, а также для заготовок, которые сложно зафиксировать
обычными тисками. Комплект универсальных прихватов включает Т-образные болты, прижим-
ные пластины, блоки с отверстиями, которые облегчают зажим заготовки.
Рис. a
Рис. b
7.2.2
Описание тисков и фиксация заготовки
1
Неподвижная губка
2
Крепёжная часть с Т-образным болтом и
гайками
3
Подвижная губка
4
Резьбовой винт
5
Рукоятка
6
Рабочая поверхность тисков
Инструкция по зажиму заготовки:
a.
Отодвиньте сверло или поднимите редуктор как можно выше.
b.
С помощью щётки очистите рабочий стол и тиски.
c.
Очистите тиски чистой тряпкой.
d.
Установите заготовку на тисках. Если Вы фиксируете заготовку для термического сверле-
ния, установите блок под заготовкой таким образом, чтобы не просверлить тиски.
e.
Чтобы зафиксировать рукоятку, поверните ее по часовой стрелке. Чтобы не было зазора
между заготовкой и блоком, можно ударить по заготовке пластмассовым молотком или медным
бруском.
7.2.3
Универсальные прихваты и зажим заготовки
1.
Шестигранные гайки
2.
Т-образные гайки
3.
Прижимные пластины
4.
Болты с двойной головкой
5.
Блоки с отверстиями
6.
Ступенчатые блоки
