инструкция по эксплуатации станка JET, мод.JTM-1360TS
7

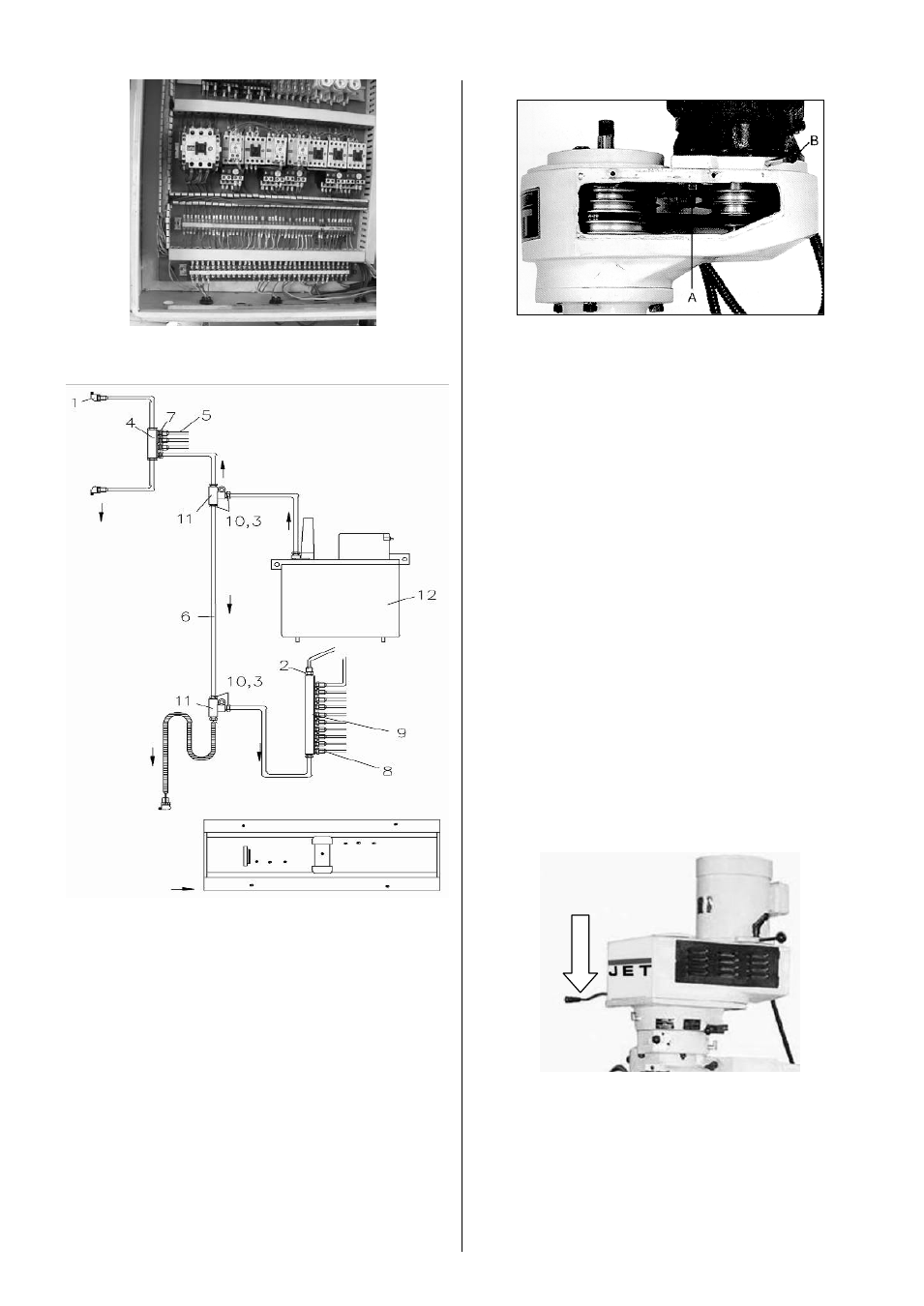

Система смазки
Рис.4
1)
Соединение контроллера распределения
смазки
2)
Накладка
3)
Втулка
4)
Распределитель
5)
Алюминиевая трубка
6)
Внешняя стальная трубка
7)
Соединение контроллера распределения
смазки
8)
Соединение контроллера распределения
смазки
9)
Распределитель
10)
Пробка
11) T-
образное соединение
12)
Смазочный насос
5
. РЕГУЛИРОВКА ЧАСТОТЫ ВРАЩЕНИЯ
Рис.5
Для изменения частоты вращения шпинделя
необходимо:
− остановить шпиндель, выключить питание;
− поворотом рукояток А и В (Рис.5) ослабить
прижимные гайки двигателя;
− сдвинуть двигатель вперед, открыть защит-
ную крышку;
− установить приводной ремень в необходи-
мые ручьи шкивов (частота вращения указана
на табличке станка);
− сдвинуть двигатель назад, обеспечив необ-
ходимое натяжение ремня;
− поворотом рукояток затянуть прижимные
гайки двигателя;
− закрыть защитную крышку, включить пита-
ние, запустить шпиндель.
Тормоз шпинделя
Рычаг тормоза шпинделя расположен вверху
на левой стороне фрезерной головы (Рис.6).
Чтобы остановить шпиндель, нажмите на ры-
чаг тормоза по направлению вниз. Используй-
те тормоз шпинделя только после выключе-
ния выключателя двигателя. Если двигатель
работает, шпиндель не остановится.
Рис.6
Рычаг переключения скоростей: высокая
–
нейтральная - низкая
Фрезерная голова может приводиться в дви-
жение немедленно (высокая скорость) или
посредством зубчатого перебора (низкая ско-
рость) во фрезерной голове. Скорость выби-
рается изменением положения рычага.
