инструкция по эксплуатации станка JET, мод.JTM-1360TS
12
1.
Ослабьте два болта (С, Рис.20), которые
крепят консоль к направляющим.
2.
С помощью ключа поверните болт (А,
Рис.20), чтобы перемещать консоль на на-
правляющих.
3.
Когда установите консоль в нужное поло-
жение, зафиксируйте болты (С, Рис.20).
Регулировка поворота консоли
Перед регулировкой консоли убедитесь,
что основание станка прочно закреплено
на полу. Центр тяжести станка может сме-
ститься, что повлечет за собой падение
станка и серьезные травмы оператора.
1.
Ослабьте четыре стопорных болта (В,
Рис.20), которые крепят консоль к верхней
части основания. 1/2 оборота должно хватить,
чтобы консоль можно было перемещать.
Примечание: чтобы консоль не двигалась
слишком быстро, придерживайте ее рукой.
2.
Поворачивайте консоль, пока шпиндель не
окажется в нужном положении.
3.
Затяните четыре стопорных болта (В,
Рис.20).
.
Замена тормозного башмака, пружин
и/или зубчатого приводного ремня.
Перед проведением работ по техническому
обслуживанию отключите станок от сети.
1.
Снимите приводной двигатель (обратитесь
к разделу «Замена приводного двигателя»).
2.
Снимите ременный вариатор и верхний
кожух (обратитесь к разделу «Замена ремен-
ного вариатора»).
3.
Открутите болты с нижнего кожуха корпу-
са.
4.
Ослабьте крепежный болт, который фик-
сирует тормозную рукоятку в нижней пластине
корпуса.
5.
Переместите рукоятку внутрь, чтобы мож-
но было снять стопорное кольцо.

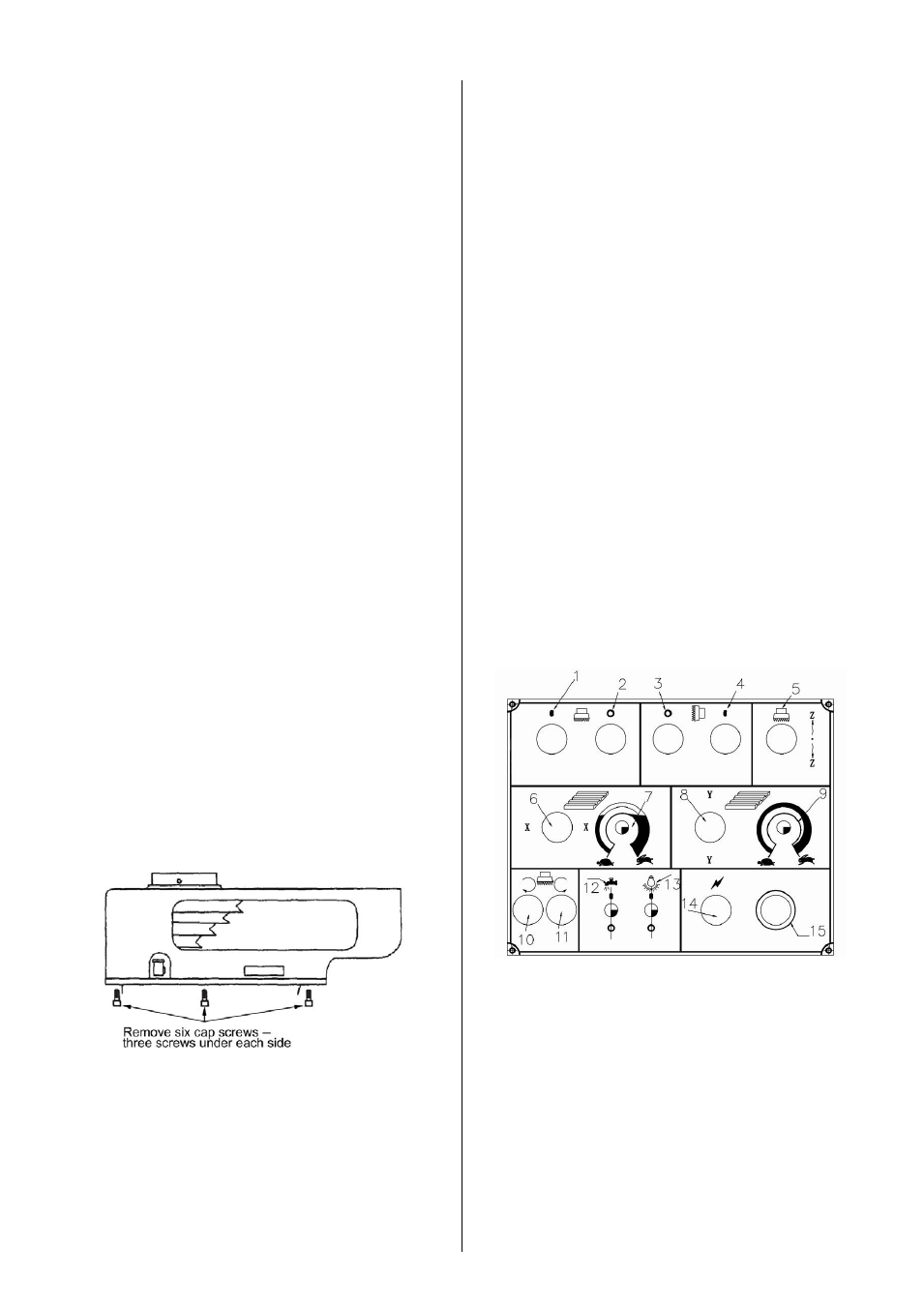

Рис.24
6.
Вытащите тормозную рукоятку из нижней
пластины корпуса и стопорных штифтов.
7.
Перед демонтажем запомните положение
стопорных штифтов, чтобы потом установить
их правильно. Вытащите стопорные штифты.
Если Вы меняете только тормозной баш-
мак, пропустите шаги 8 и 9, сразу присту-
пайте к пункту 10.
Замена приводного зубчатого ремня:
8.
Снимите нижнюю пластину кожуха и шкив.
9.
Замените ремень.
Для замены деталей тормозного механизма:
10.
Используя молоток с мягким бойком, легко
ударьте по направлению вверх, чтобы отсо-
единить нижнюю пластину кожуха и тормоз-
ной механизм в сборе от подшипника.
11.
Снимите тормозной башмак и пружины.
Установите новый тормозной башмак и пру-
жины.
Общее:
12.
Установите стопорные штифты на свои
места. Установите винты через нижнюю пла-
стину корпуса и стопорные штифты. Устано-
вите стопорное кольцо на винт.
13.
Затяните крепёжный винт, чтобы зафикси-
ровать стопорный винт.
14.
Установите тормозную рукоятку в сборе на
нижнюю пластину корпуса.
15.
Закрепите нижнюю пластину корпуса че-
тырьмя болтами.
16.
Установите приводной зубчатый ремень и
верхний кожух.
17.
Установите ременный вариатор (см. Раз-
дел «Замена ременного вариатора»).
18.
Установите приводной двигатель (см. Раз-
дел «Замена приводного двигателя»).
Электронная панель управления
Рис.25
1.
Кнопка включения вертикального фрезе-
рования
2.
Кнопка выключения вертикального фре-
зерования
3.
Кнопка включения горизонтального фре-
зерования
4.
Кнопка выключения горизонтального фре-
зерования
5.
Кнопка поднятия / опускания стола
6.
Кнопка включения скорости по оси X
7.
Регулятор скорости подачи стола
8.
Кнопка включения поперечной подачи
9.
Регулятор скорости подачи стола
