инструкция по эксплуатации станка JET модели JPSG-0618H
41
11.3:
Спецификация концевых и безконтактных выключателей
PART NO. TECHICAL DATA SUPPLIER SUPPLIERS REFERENCE SPECS
Remark
------------------------------------------------------------------------------
S20
15A 125VAC
OMRON
S21-Z-15G1308
1NO, 1NC UL, CSA
S21
5A 250V AC
HIGHLY
S21-TZ-8104
S22
5A 250V AC
HIGHLY
S21-TZ-8104
B1
12-24VDC 100mA
HIGHLY
S17-0.5P-1
B2
12-24VDC 100mA
HIGHLY
S17-0.5P-1
B3
12-24VDC 100mA
HIGHLY
S17-0.5P-1
11.4:
Спецификация мотора
PART NO. TECHICAL DATA SUPPLIER SUPPLIERS REFERENCE
SPECS
Remark
------------------------------------------------------------------------------
M1
2HP 2P
M2
1HP 6P
M3
40W 220V 6P
M4
AC 5IK40A-SW
M6
DC 2A
VEXTA
PH296-03B
M7
110V PUMP
110V PUMP
Y2
DC24V SOL
D24 (DC24V)
Y3
DC24V SOL
D24 (DC24V)

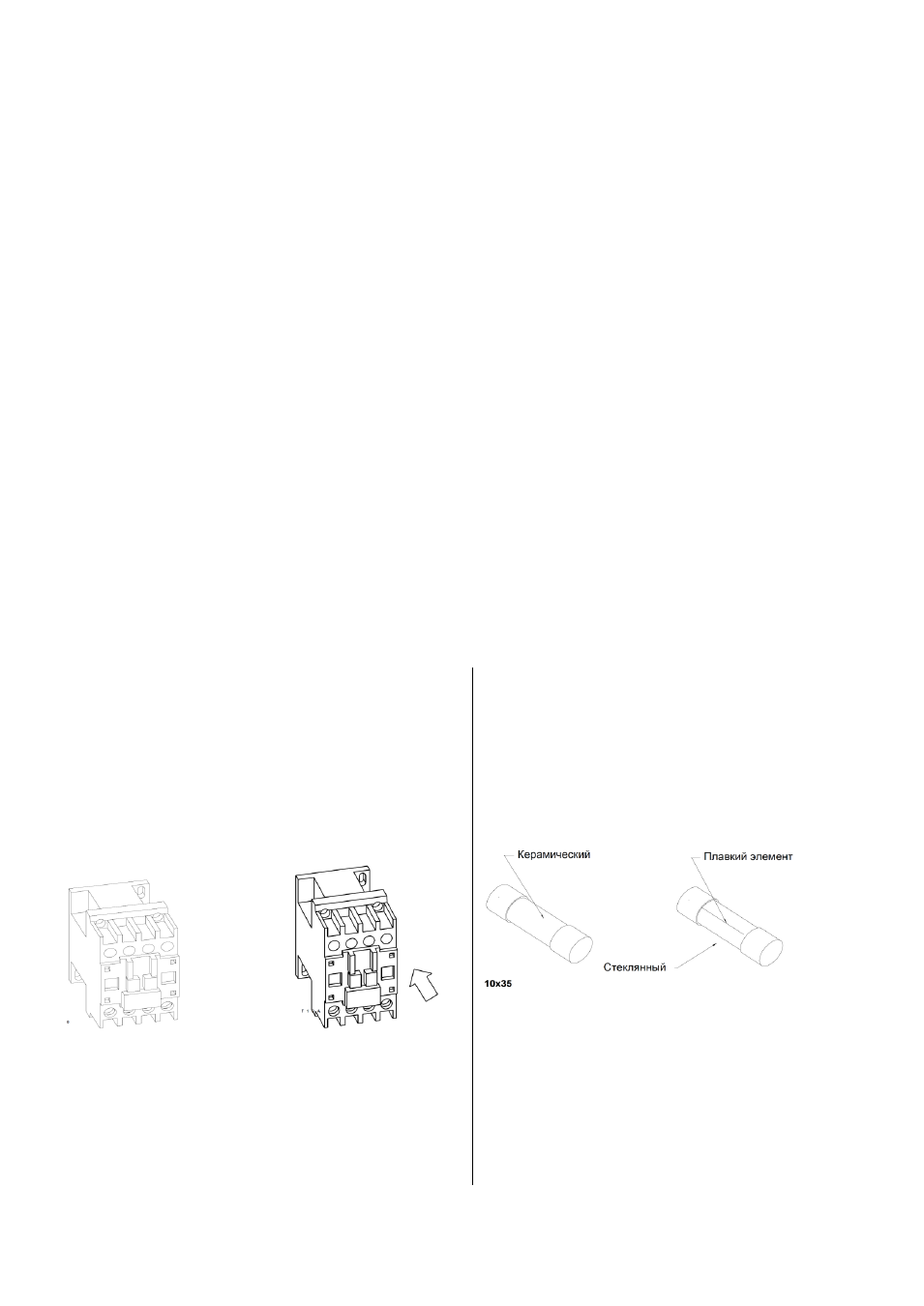

11.5: Проверка и эксплуатация
1.
Визуально проверить работу магнитного вы-
ключателя
Проверка
1)
Проверить визуально:
<
Магнит выключен>
Когда магнитный выключатель будет включен,
подпружиненный подвижный контакт и корпус
реле будут на одной высоте.
<
Магнит включен>
Когда магнитный выключатель будет выключен,
подпружиненный подвижный контакт будет вы-
ступеть примерно на 4 мм из корпуса реле.
ПОМНИТЕ: Может быть такая ситуация, когда
флажок опорная пружина отошел несмотря на
то, что магнитный пускатель отключен. Пыль или
иное инородное тело, попавшее между контак-
тами или подвижными частями, может быть при-
чиной плохого контакта.
2.
Проверка предохранителей
В керамическом предохранителе плавкий эле-
мент не виден.
Если есть сомнения в работоспособности кера-
мического предохранителя, его можно проверить
только с помощью мультиметра.
В предохранителе со стеклянной трубкой виден
плавкий элемент.
