инструкция по эксплуатации станка JET модели JPSG-0618H
21
6.8
Перемещение каретки (поперечное переме-
щение)
1. Движение каретки осуществляет винт шарико-
винтовой пары и электродвигатель постоянного
тока, управляемые контроллером PC, попереч-
ное перемещение может осуществляться вруч-
ную с помощью маховика. Автоматический шаг
подачи при шлифовании и регулировка постоян-
ной скорости подачи в зависимости от условий
обработки осуществляется на контрольной па-
нели.

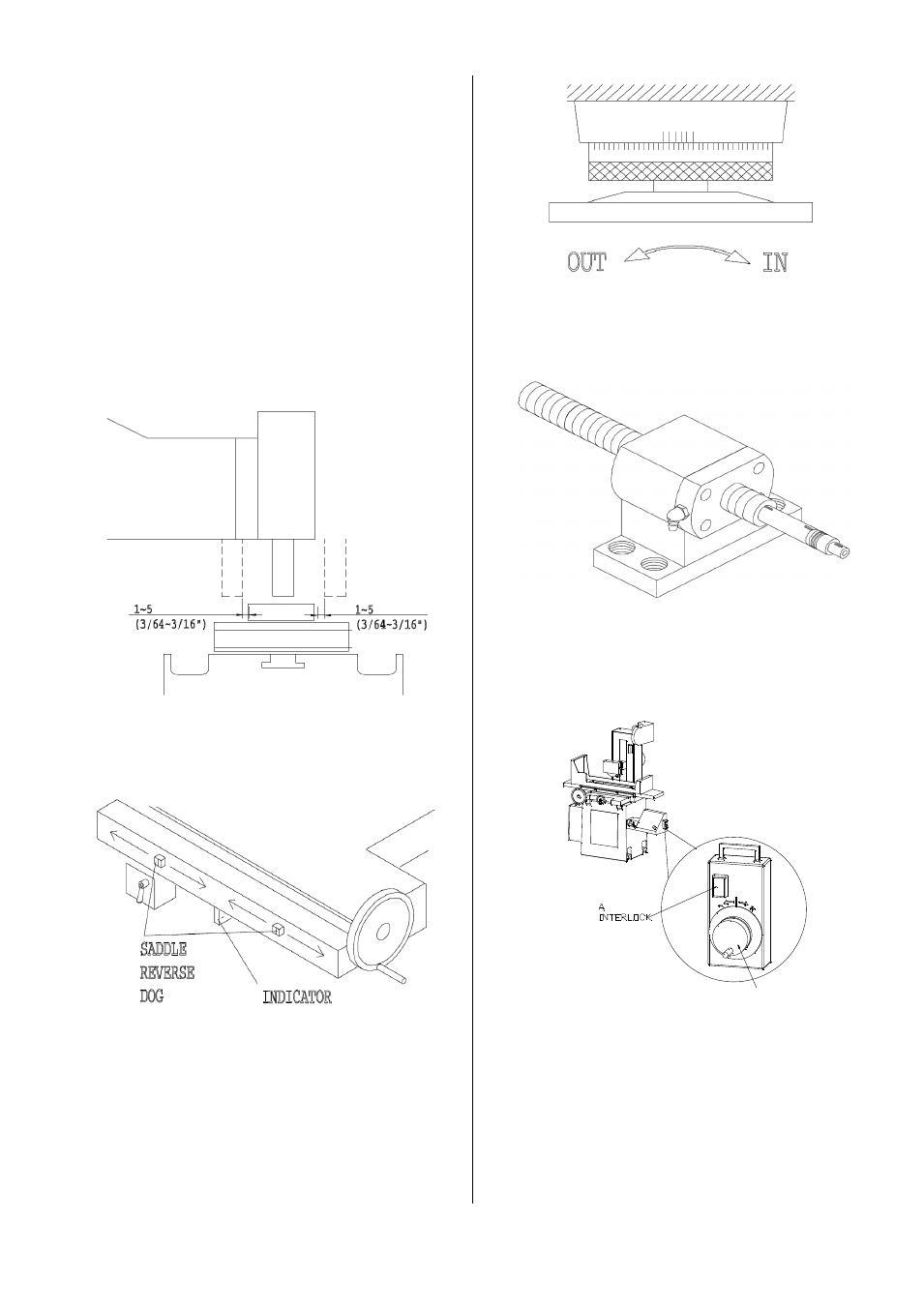

2.a
. Для лучшей обработки (точность, плоскост-
ность) это важно для шлифования, чтобы обра-
ботать оба края деталей рекомендуется учиты-
вать заход и выход шлифовального круга 1-5 мм
(Рис.6.8а).
Рис.6.8а
2.b.
Необходимое поперечное перемещения
стола регулируется двумя переставляемыми
упорами (DOG) (Рис.6.8b).
Рис.6.8b
2.c.
Для поперечного перемещения стола вруч-
ную, отключите спначала автоматическую попе-
речную подачу, затем вращая маховик перемес-
титестол в поперечном направлении (Рис.6.8с).
Автоматическая поперечная подача функциони-
рует только при работающем гидравлическом
столе.
Рис.6.8с
3. Каждые 3~6 месяцев, очищайте остатки масла
на шариковом винте, после чего смажьте новым,
через пресс-масленку (Рис.6.8d).
Рис.6.8d
6.9 :
Ручной импульсный генератор вертикально-
го перемещения шпинделя
С описываемой моделью плоскошлифовального
станка не поставляется.
6.10
Установка/снятие шлифовального круга.
ПРЕДУПРЕЖДЕНИЕ:
Отключите станок перед установкой или снятием
шлифовального круга.
1.
Установка собранных круга и фланца.
Очистите посадочную поверхность шпинделя и
внутреннее отверстие фланца, затем установите
фланец с кругом на шпинделе станка. Наверните
гайку фланца А (против часовой стрелки), чтобы
закрепить круг и фланец на шпинделе.
