инструкция по эксплуатации станка JET серии ZH
14

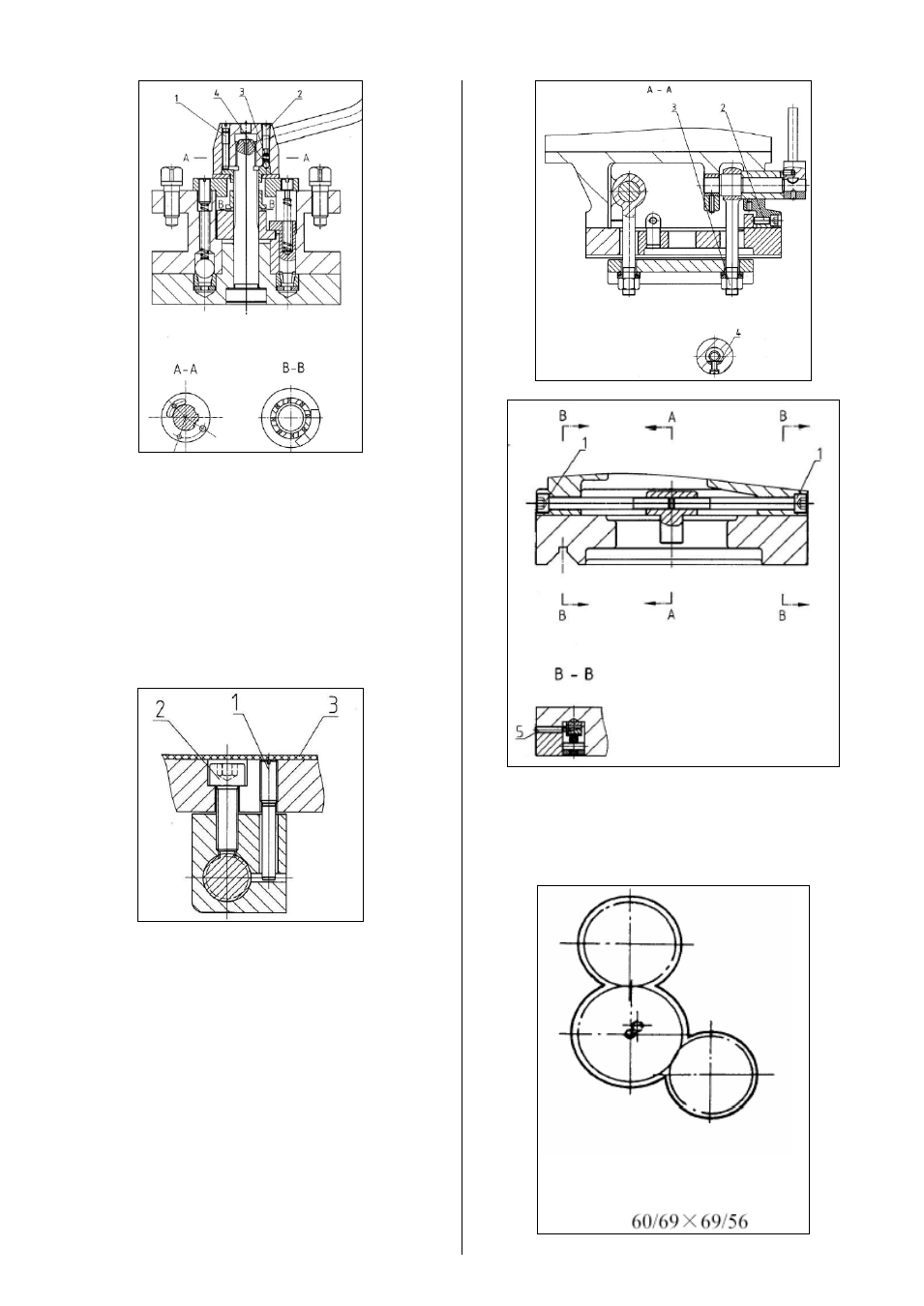

Рис. 21
Поперечный суппорт:
Для устранения осевого зазора поперечного
суппорта:
-
снимите защитный кожух (3, Рис.22).
-
ослабьте установочный винт (1) ходовой
гайки поперечного суппорта.
-
затяните винт с внутренним шестигранни-
ком (2) до упора.
-
снова зафиксируйте установочный винт.
-
снова установите защитный кожух.
Рис.22
Направляющие типа «ласточкин хвост» на
поперечном и верхнем суппорте регулируют-
ся при помощи клиновых планок.
Задняя бабка:
Для межцентровой обточки конусов удлинен-
ной формы возможно поперечное перемеще-
ние задней бабки.
Ослабьте установочные винты (2, Рис.23).
Отрегулируйте поперечное перемещение при
помощи винта (1, Рис.24).
Рис.23
Рис.24
Гитара сменных шестерен:
Для нарезания большинства видов резьбы
используется стандартная регулировка
(Рис.25, 26).
Рис.25
