инструкция по эксплуатации станка JET серии ZH
9

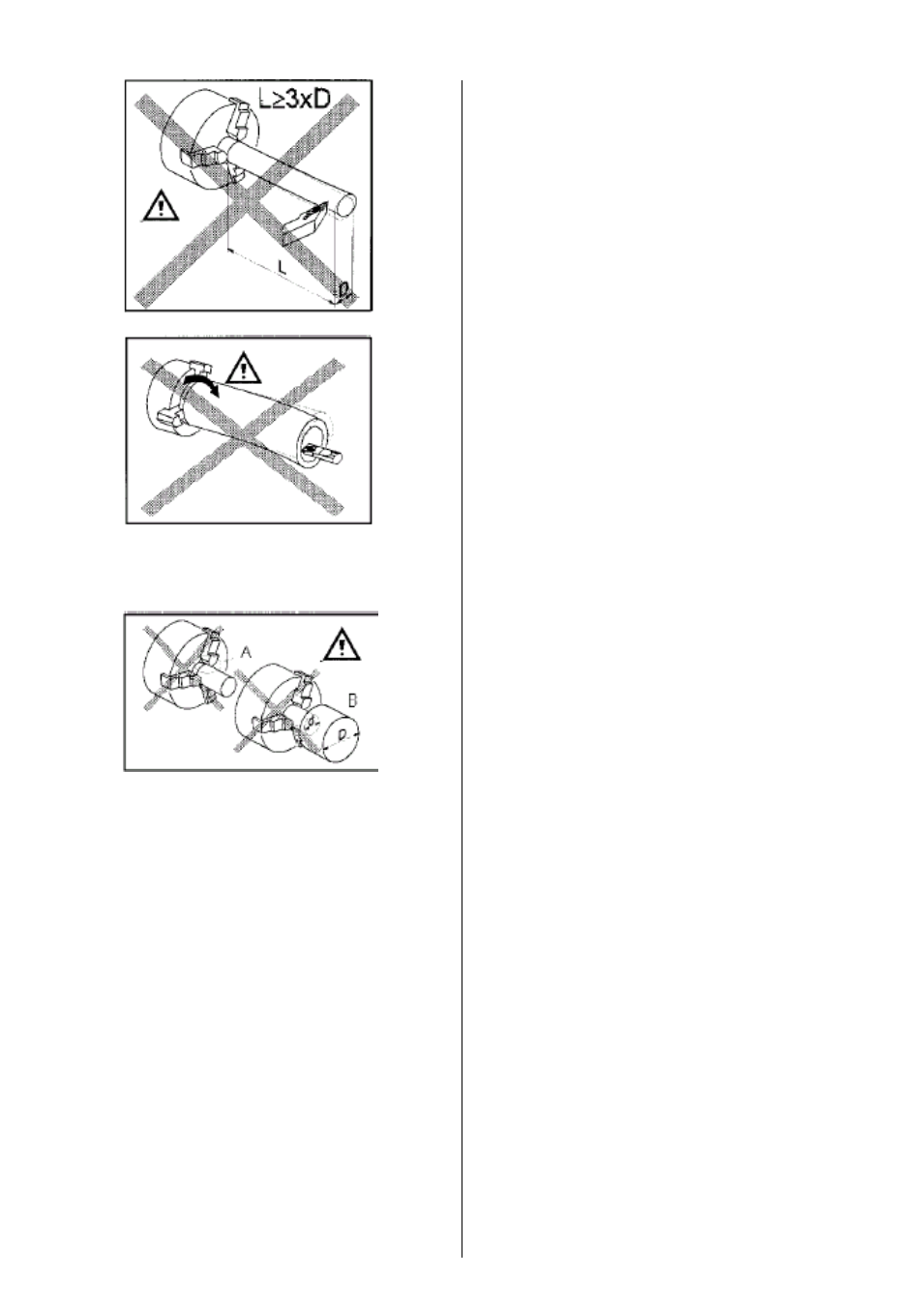

Рис.9
Рис.10
Избегайте коротких длин зажима (А, Рис.11)
или зажимов заготовок за малый диаметр (В).
Рис.11
Следите за торцевой опорой заготовки.
5.2
Зажим токарного резца
Угол резания только тогда будет иметь необ-
ходимое значение, когда режущая кромка
резца установлена по центру оси заготовки.
Контролировать правильность установки вы-
соты резца с помощью подкладок можно по
центру задней бабки.
Зажимайте резец в четырехпозиционном
резцедержателе, по меньшей мере, двумя
винтами.
Не затягивайте винты слишком сильно. Избе-
гайте значительного вылета резца.
5
.3 Выбор частоты вращения шпинделя
Правильное число оборотов вращения шпин-
деля зависит от вида обработки, диаметра
вращения, материала заготовки и режущего
инструмента.
Рекомендуемые числа оборотов действи-
тельны для заготовок с диаметром 50 мм и
резки с помощью резца из твердосплавного
материала.
Алюминий, латунь .......................... 1500 об/мин
Серый чугун .................................... 1000 об/мин
Сталь (С 15) ...................................... 800 об/мин
Сталь (С 45) ...................................... 600 об/мин
Нержавеющая сталь ........................ 300 об/мин
При применении инструментов из быстроре-
жущей стали необходимо выбирать пример-
но 1 / 5 указанных чисел оборотов.
То есть:
Чем больше диаметр вращения заготовки,
тем меньше должно быть число оборотов ее
вращения.
Например:
Заготовка из стали (Сталь 15) диаметром 25
мм позволяет использовать для обработки
следующие числа оборотов:
1600 об/мин с резцом из твердого сплава
320 об/мин с резцом из быстрорежущей ста-
ли
Установка числа оборотов:
Число оборотов разрешается изменять толь-
ко при остановленном шпинделе и моторе.
Установите рычаг выбора чисел оборотов в
желаемое положение (F, Рис. 6).
При необходимости проверните рукой за-
жимной патрон, чтобы ускорить попадание
зубьев в зацепление.
5.4
Автоматическая продольная подача
Благодаря переключателям выбора подачи
(20,22,23,
Рис.5) можно выбрать различные
значения продольной и поперечной подачи.
Никогда не меняйте положение рукоятки
при включенном станке.
Перестановка рукоятки подачи:
-
влево / вправо для выбора продольной подачи
-
вверх / вниз для выбора поперечной подачи
Правильный выбор подачи зависит от ма-
териала, подлежащего резанию, вида ре-
зания, режущего инструмента, жесткости
заготовки, глубины резания и желаемого
качества поверхности.
Например:
Наружное резание хорошо зажатой заготовки
диаметром 25 мм из стали (Сталь 15) резцом
из твердого сплава при числе оборотов 1200
об/мин.
Грубая обдирка:
Глубина резания......................................... 2 мм
Подача мм на оборот ............................ 0,25 мм
Получистовая обработка:
Глубина резания...................................... 0,5 мм
Подача мм на оборот .............................. 0,1 мм
Чистовая обработка:
Глубина резания...................................... 0,2 мм
Подача мм на оборот ............................ 0,06 мм
При обдирке заготовок большого диаметра
необходимо уменьшать глубину резания!
