инструкция по эксплуатации станка JET серии ZH
8
17 ....
маховик поперечного суппорта
18 ....
маховик продольного суппорта
19 ....
кнопка подачи напряжения
20 ....
рукоятка выбора скорости подачи
21 ....
рукоятка регулировки частоты вращения
22 ....
рукоятка выбора скорости подачи
23 ....
рукоятка выбора резьбы
Внимание:
Перед работами по наладке и регулировке
станок должен быть предохранен от не-
произвольного включения.
Вытащите сетевой штекер и нажмите ава-
рийный выключатель.
Регулировочные рукоятки скорости и по-
дачи переставляются только при оста-
новленном шпинделе.
Перед пуском станка убедитесь, что рукоятка
выбора направления вращения шпинделя
установлена в нейтральное положение (13,
Рис.5).
Не переставляйте рукоятки при вращающем-
ся шпинделе. Частота вращения шпинделя
меняется только при выключенном двигате-
ле. Скорость подачи меняется только при
низкой частоте вращения шпинделя или при
остановленном шпинделе.
Перед пуском шпинделя убедитесь, что все
рукоятки установлены в правильном положе-
нии.
Рукоятка выбора направления вращения
шпинделя (13, Рис.5) должна быть перестав-
лена в правильном направлении. Никогда не
используйте толчковый режим поворота
шпинделя для работы при низкой частоте
вращения.
Для увеличения срока службы и сохранения
точности ходовой винт используется только
для нарезания резьбы.
Во время нарезания резьбы ходовой винт
приводит в движение фартук суппорта. пре-
дохранительная муфта фартука может изно-
ситься, чтобы не повредить станок, выбирай-
те соответствующую глубину врезания.
Во время смены заготовки, а также, если Вы
оставляете рабочее место на некоторое вре-
мя, мотор необходимо выключить.
5.2
Зажим заготовок

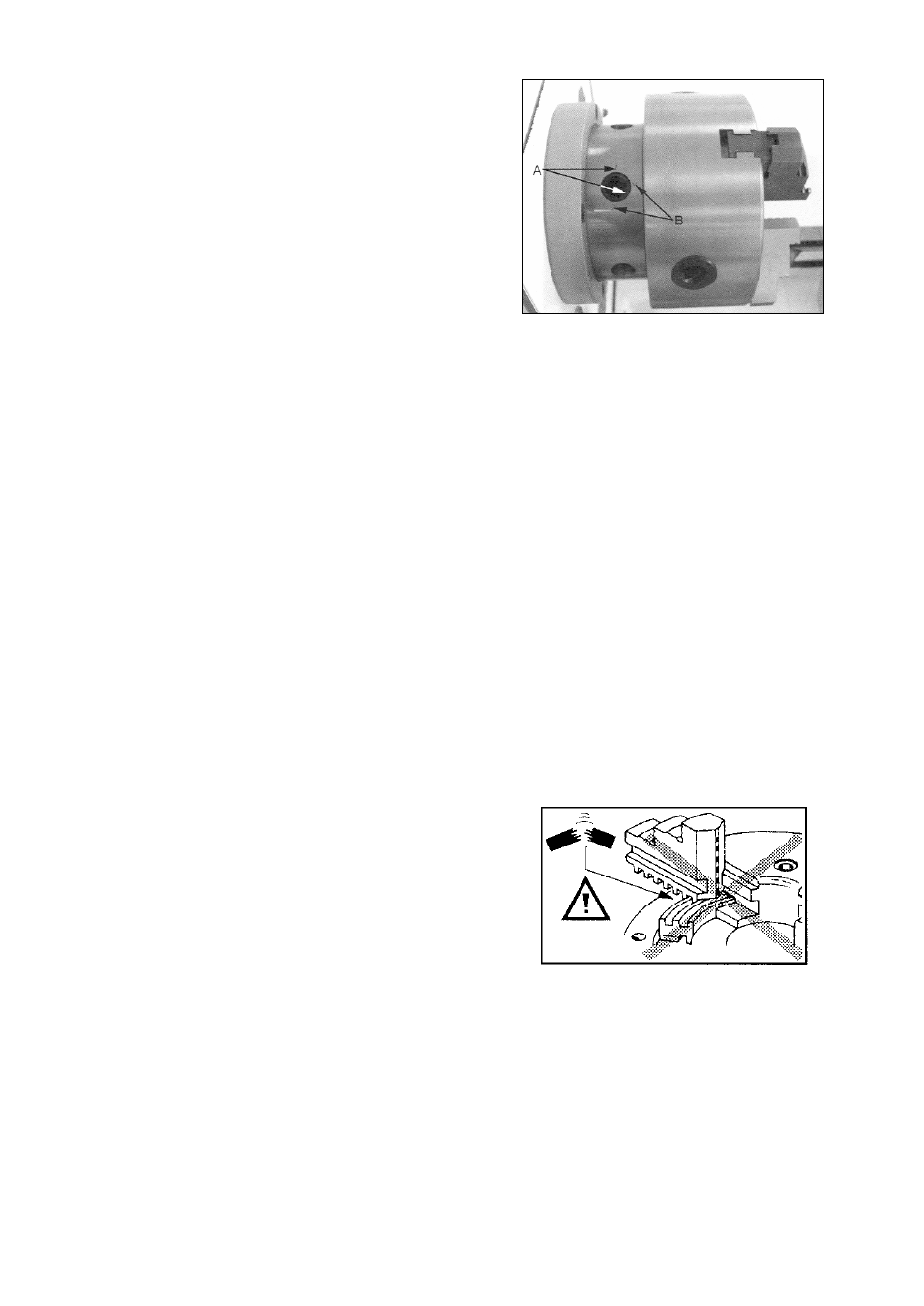

Демонтаж/монтаж патрона
Закройте направляющие станины станка пе-
ред демонтажем патрона с помощью дере-
вянной доски.
Удерживайте патрон, пока Вы ослабляете 3
кулачковых затвора зажимного эксцентрика
посредством вращения на 1 / 4 оборота про-
тив часовой стрелки.
Выровняйте метки относительно друг друга.
Рис.7
Осторожно снимите патрон.
Очистите все контактирующие поверхности.
Вставьте зажимное приспособление рукой
напротив переднего конца шпинделя.
Зажмите кулачковый затвор зажимного экс-
центрика вращением по часовой стрелке.
Метка зажимного эксцентрика (А) должна на-
ходиться между 2-мя метками (В).
Если это не получается, то необходимо вкру-
тить или выкрутить на один оборот винты
кулачковых затворов.
Сильно затянуть кулачковый затвор зажимно-
го эксцентрика.
Внимание:
Ограничение числа оборотов вращения за-
жимного приспособления не должно превы-
шаться.
Зубья кулачков и архимедова спираль зубча-
того обода должны всегда находиться в пол-
ном зацеплении.
Выступающие зажимные кулачки могут сло-
маться и при работе разлететься (Рис.8).
Рис.8
Избегайте зажимов длинных заготовок с од-
ной стороны - консольно. Заготовки могут в
процессе обработки погнуться (Рис.9) или
вырваться из патрона (Рис.10).
Поджимайте их задней бабкой или люнетом.
