8
8. КОНТРОЛЬ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Общие указания
Перед работами по наладке и регулировке ста-
нок должен быть предохранен от непроизвольного
включения. Отключите от эл.сети.
Производите очистку станка через равномерные
отрезки времени.
Ежедневно проверяйте нормальную работоспо-
собность вытяжной системы.
Немедленно заменяйте поврежденные защитные
устройства.
Учитывайте, что строгальные ножи, обрезинен-
ные валы привода движения заготовки, плоские,
поликлиновые, клиновые и другие ремни, а также
цепи, используемые в конструкции станка, относят-
ся к деталям быстроизнашивающимся (расходные
материалы) и требуют периодической замены. Га-
рантия на такие детали не распространяется. За-
щитные кожуха, отдельные детали из пластика и
алюминия, используемые в конструкции станка,
выполняют предохранительные функции. Замене по
гарантии такие детали не подлежат.
Подключение и ремонт электрического оборудо-
вания разрешается проводить только квалифици-
рованным электрикам.

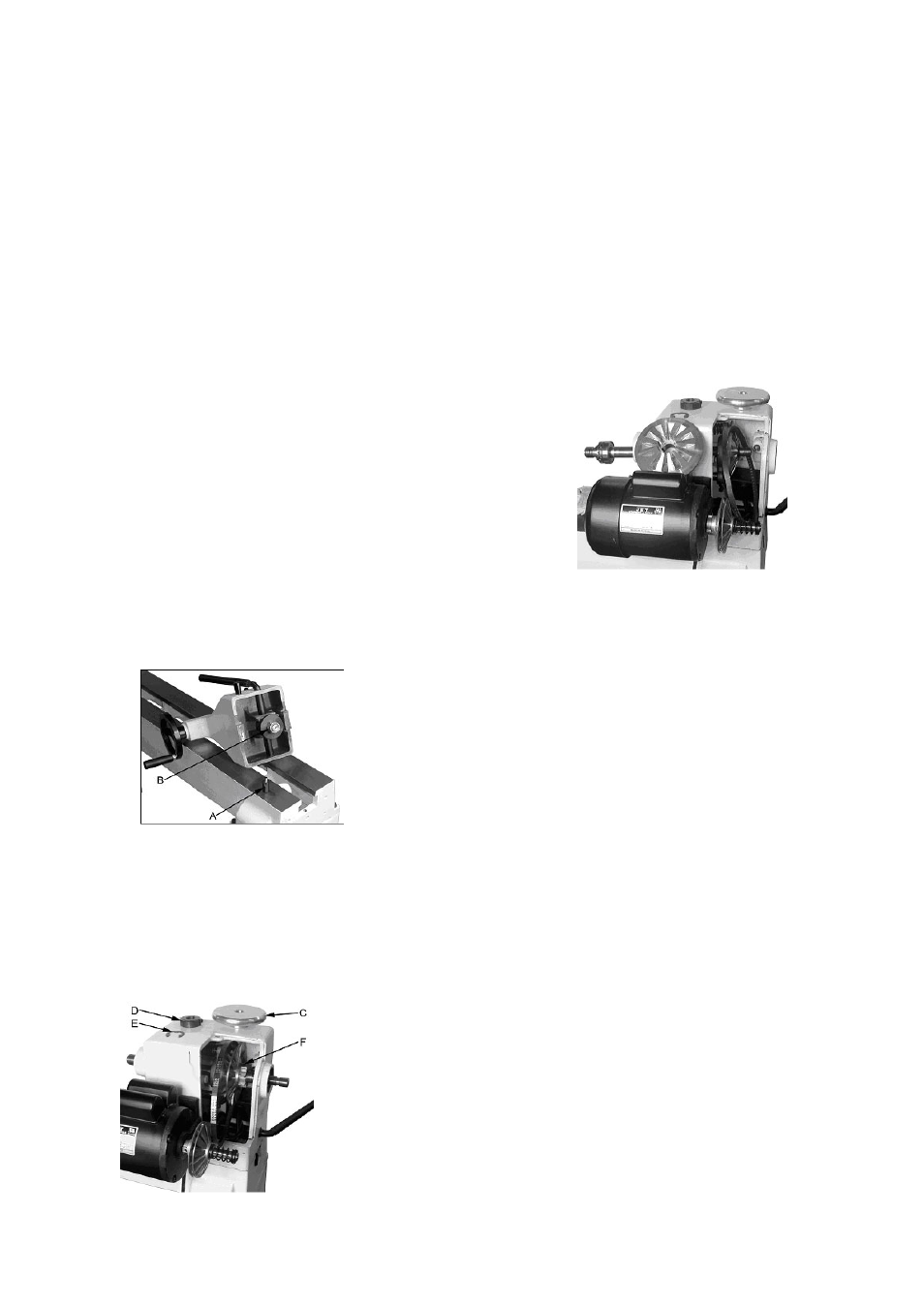

8.1 Регулировка зажимного эксцентрика.
Если потребуется регулировка, то удалите сна-
чала упорный винт (А, рис.21).
Сдвиньте переднюю бабку , заднюю бабку или
стальную опору для рук на конец станины и незна-
чительно отверните гайку (В).
Рис.21
8.2. Замена ремня и подшипников.
Замена ремней и подшипников является
сложной рабочей операцией. Привозите пе-
реднюю бабку полностью в ремонтную мас-
терскую.
Снимите крышку ременной передачи (Е, рис.22),
снимите ремень (F) с ременного шкива мотора.
Снимите маховичок (С) после ослабления двух
резьбовых штифтов.
Рис.22
Снимите регулировочную гайку (Н) после ослаб-
ления винта с шестигранной внутренней головкой.
Ослабьте 2 резьбовых штифта в правом ремен-
ном шкиве (I).
Ослабьте резьбовой штифт на регулировочном
кольце (J, рис.23).
С помощью алюминиевой или деревянной бол-
ванки постукивайте по шпинделю в направлении
задней бабки. (Используйте мягкий материал в ка-
честве трибки, чтобы избежать повреждения шпин-
деля).
Для замены ремня будет достаточно, если будет
удален только правый ременной шкив. Совсем не
обязательно полностью снимать шпиндель (Рис.
23).
Рис.23
Сборка производится в обратном порядке.
Указание:
Промаркируйте призматическую шпонку на ре-
менном шкиве для помощи при ориентировке.
Установить регулировочную гайку на опору, за-
тем слегка отвернуть ее обратно и сильно затянуть
винт с внутренним шестигранником.
9. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
мотор не работает
*нет тока-проверить соединительные провода и
предохранитель.
*дефект мотора, выключателя или кабеля-вызвать
электрика.
сильные вибрации станка
*станок стоит неровно-выровнить станок.
*заготовка плохо отцентрирована-
*число оборотов слишком высокое-
10. ПРИНАДЛЕЖНОСТИ
Артикул номер 709354960
Адаптер шпинделя 1” х 8TPI
Артикул номер 708330
Торцовый поводок MK2
Артикул номер 708337
Неподвижный кольцевой центр MK2
Артикул номер 708332
Щиток для защиты лица
Артикул номер 709008
Комплект из 8-ми токарных резцов
Инструменты и зажимные средства смотри в JET-
прайс-листе.
