Инструкция по эксплуатации Jet Tools JWBS-9X
Страница 7
7
A.7.:
Пиление по шаблону
A
.8.: Выполнение круглых вырезов
A
8.1 Выполните настройки без
заготовки
A
8.2 Установите заготовку
A
8.3 Начните обработку
6
. Установка и настройка
Замечание:
Работы по установке и настройке
могут
производиться
только
после
защиты
станка
от
случайного
включения
–
выдерните вилку из розетки.
6.1
Смена
пильной
ленты
Пильная
лента
должна
соответствовать
техническим
условиям.
Выберите полотно, подходящее для
данного вида работ и для данного
материала заготовки.
Для продольного распила высоких
заготовок:
-
используйте широкие пилы
(например, 10 мм), с крупными
зубьями.
Для узкого криволинейного распила
-
используйте
узкие
пилы
(например, 3 мм).
Перед
установкой
проверьте
полотно на наличие дефектов
(трещины, сломанные зубья, гнутые
участки).
Не
используйте
неисправные пилы.
Зубья
пилы
должны
быть
направлены в сторону резания
(вниз).
Всегда
надевайте
подходящие
перчатки, когда устанавливаете
пильную ленту.
Смену полотна можно производить
только после отключения станка от
сети!
6.2
Как сложить пильное полотно
Держите полотно в одной руке.
Полотно
должно
провиснуть
вертикально, удерживайте полотно
на полу ногой. Сделайте поворот
рукой на 360° (полный круг) по мере
того, как укладываете полотно к
полу.
6.3
Регулировка хода полотна
Запрещается
производить
регулировку хода полотна при
включенном станке.
-
Отсоедините
станок
от
электросети.
-
Для проверки хода пильного
полотна
прокрутите
шкив
по
часовой
стрелке
вручную.
Наблюдайте за ходом в смотровое
окно.
-
Правильный ход пильного полотна
достигается, когда ведущий и
ведомый
шкив
выровнены.
Регулировочная ручка на задней
части рамы используется для
изменения угла наклона верхнего
шкива и выравнивания ведущего
шкива ленточной пилы.
-
Если пила движется от корпуса
станка, поверните ручку по часовой
стрелке. Если пила движется в
сторону корпуса станка, поверните
ручку против часовой стрелки.
-
Когда движение полотна будет
отрегулировано,
зафиксируйте
настройки, затянув гайку. См. Рис.10
и Рис. 13.
6.4
Регулировка направляющей
полотна
Запрещается
производить
регулировку направляющей полотна
во время работы станка.
Откройте крышку шкива.
Снимите крышку полотна с верхней
направляющей.

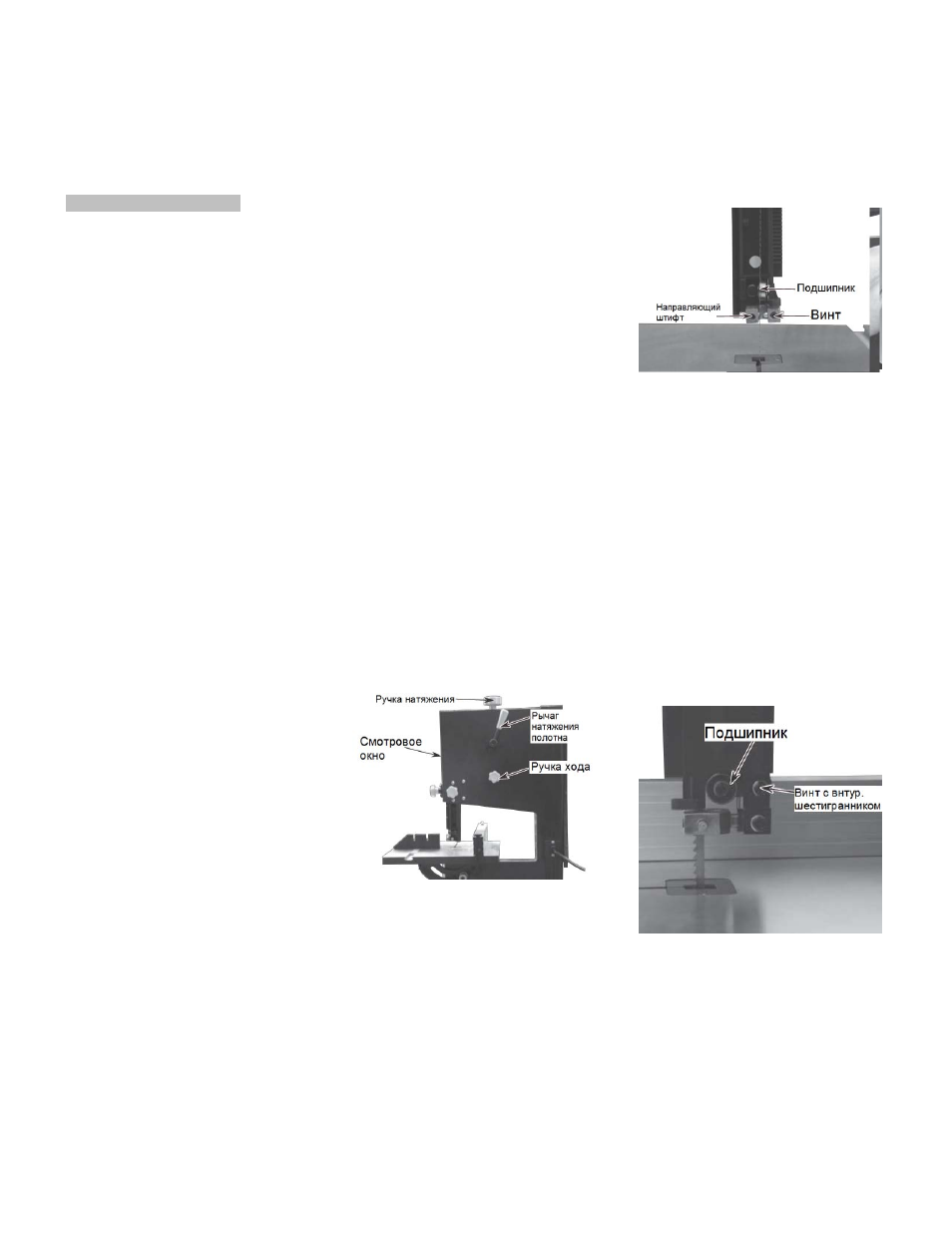

Рис. 10
Верхняя направляющая:
-
Верхняя направляющая состоит из
направляющих блоков для боковой
опоры и шарикового подшипника
для задней опоры.
-
Ослабьте винты и отрегулируйте
направляющие блоки по бокам пилы
(см. Рис 10 и 11). Расстояние между
блоками и полотном должно быть
0,05
мм. Используйте калибр
толщины,
чтобы
проверить
расстояние между блоками и
пильной лентой.
-
Зафиксируйте настройку, затянув
винты.
-
Отрегулируйте
положение
подшипника позади полотна. Для
этого ослабьте винт с внутренним
шестигранником и переместите вал
подшипника в нужное положение
(см. Рис. 12).
Рис. 11
-
Расположите подшипник на
расстоянии 0,05 мм от задней части
полотна.
-
Зафиксируйте
положение
подшипника,
затянув
болт
с
внутренним шестигранником.
-
Отрегулируйте высоту верхней
направляющей. Ослабьте ручку
верхней
направляющей
и
отрегулируйте ее таким образом,
чтобы оставалось 6 мм до
поверхности заготовки. Затяните
ручку верхней направляющей.
Рис. 12
Нижняя направляющая:
-
Нижняя направляющая пилы
состоит из направляющих блоков
для боковой опоры и шарикового
подшипника для задней опоры.
