Страница 6
6
-

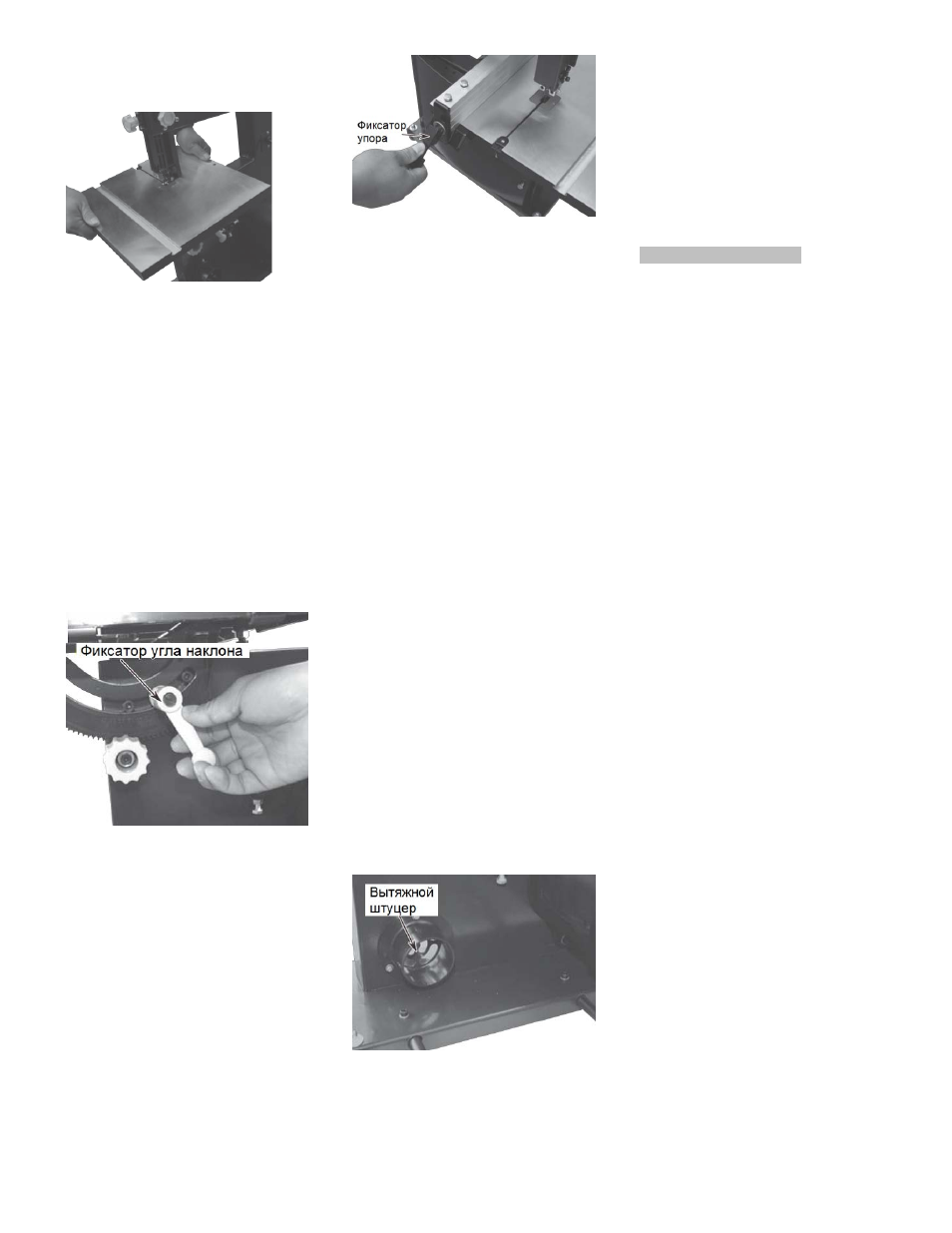

Осторожно установите стол,
пропуская пильное полотно через
прорезь в столе. (Рис 6)
Рис. 6
-
Удалите регулировочную ручку с
рамы станка.
-
Установите стол на раму. Снова
установите регулировочную ручку.
-
Закрепите стол в нужном
положении при помощи фиксатора
угла наклона.
-
Используя угольник, установите
стол перпендикулярно к полотну.
Отрегулируйте упор стола, если это
необходимо.
-
Установите указатель на 0°.
-
Вставьте и затяните болт и гайку-
барашек в отверстие на передней
кромке стола. (Рис 7).
Рис. 7
Установка упора:
-
Поднимите фиксатор упора вверх.
-
Разместите упор на столе таким
образом, чтобы фиксатор находился
в передней части стола.
-
Опустите
фиксатор,
чтобы
зафиксировать упор на столе.
Чтобы переместить упор, поднимите
фиксатор и передвиньте упор в
нужную
позицию.
Опустите
фиксатор, чтобы закрепить упор
(
Рис. 8).
Рис. 8
ВНИМАНИЕ:
Никогда
не
используйте
наклон
и
упор
одновременно. Пильное полотно
может заклинить в заготовке.
Оператор может получить травмы
и/или
заготовка
может
быть
повреждена.
4
.3 Электроподключение
Электрический кабель станка и
другие
удлинители
должны
соответствовать
действующим
нормам.
Напряжение
в
сети
должно
соответствовать указанному на
табличке станка.
Электроподключение
должно
содержать
защитный
предохранитель на 10А.
Используйте только шнуры с
маркировкой H07RN-F.
Электроподключение
и
ремонт
электрооборудования
должен
осуществляться
только
квалифицированными электриками.
4.4
Подключение к вытяжной
установке
Перед началом работы станок
должен быть подключен к вытяжной
системе. Вытяжная установка
должна автоматически включаться
при включении станка (Рис 9).
Рис. 9
4.5
Запуск
Станок включается нажатием на
зеленую кнопку
Светильник
станка
включается
автоматически
при
запуске
двигателя.
Красная
кнопка
останавливает
станок.
5
. Эксплуатация станка
Правильное
положение
при
работе:
Стойте
перед
станком
в
направлении резания.
Обработка
заготовки:
Расположите руки на заготовке за
пределами
зоны
резания.
Двигайте заготовку к ленточному
полотну и следуйте намеченной
линии реза, поворачивая заготовку.
Продвигайте заготовку вперед не
останавливаясь; закончите резание
одним движением.
Не тяните заготовку обратно, так как
пильное полотно может сойти с
направляющих.
Для
размещения
длинных
и
широких заготовок на станке
используйте роликовые стойки.
Советы по работе со станком:
Работайте только острыми и
исправными пилами.
Вблизи зоны резания используйте
для подачи заготовки толкатель.
Используйте специальный
толкатель для подачи маленьких и
узких заготовок.
Используйте подходящий клин для
предотвращения прокручивания
круглой заготовки под влиянием
силы резания.
Для санкционированного
использования станка
необходимо изучить приложение
А «безопасная эксплуатация» (на
последних страницах данного
руководства)
A
.1: Выполнение глубоких пропилов
A
.2.: Выполнение диагональных
пропилов
A.3.:
Пиление шипов
A.4.:
Пиление клиньев
A.5.:
Пиление по дуге
A.6.:
Выпиливание арки
