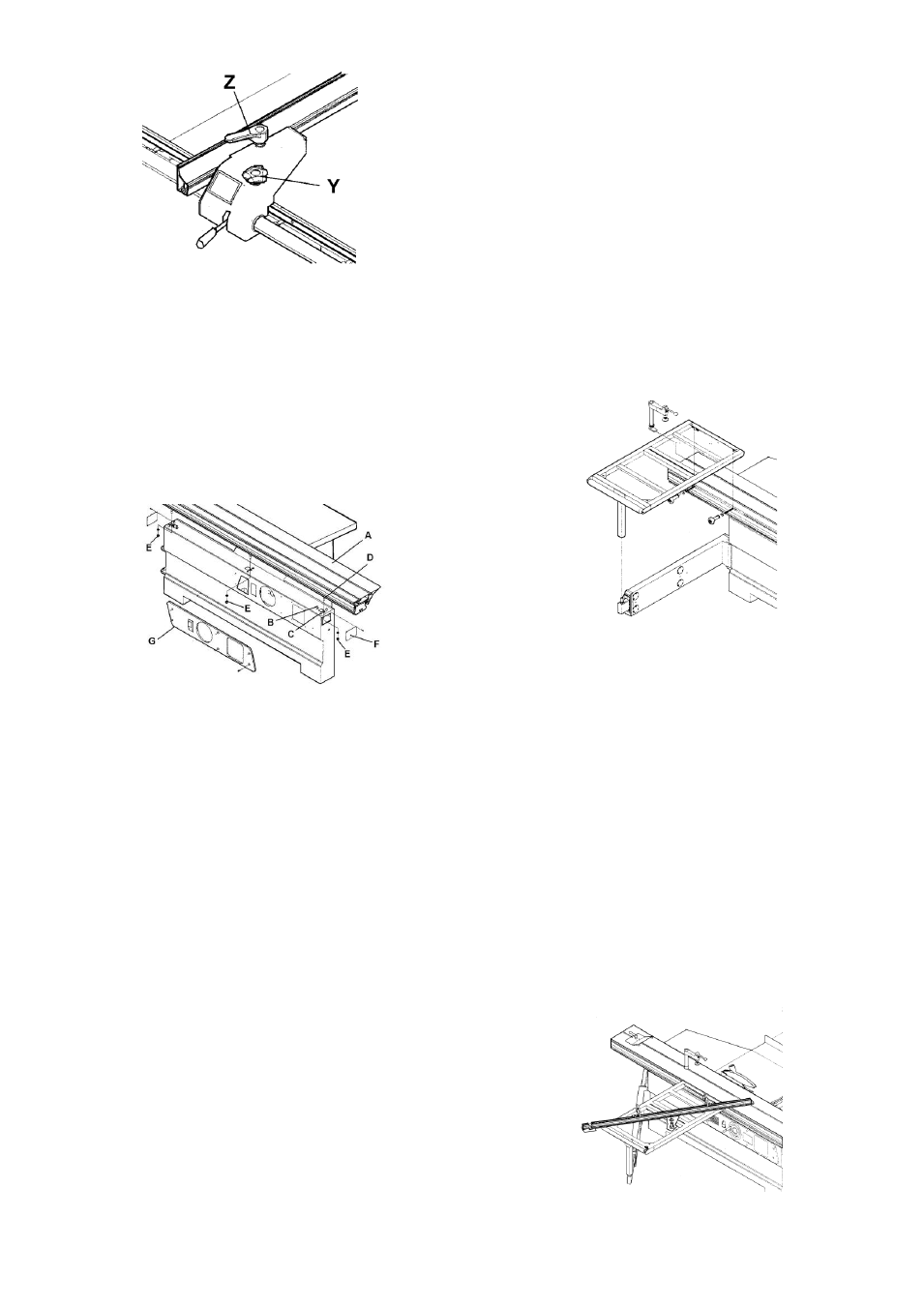

Рис. 5
Установите зубчатую рейку (X, Рис. 4) та-
ким образом, чтобы малое настроечное зуб-
чатое колесо (Y) точно соприкоснулось
своими зубьями с ней.
Монтаж каретки
Для доступа снимите прикрытия (F и G).
Воспользуйтесь помощью другого челове-
ка для подъема каретки (A) на корпус станка
и прикручивания его на месте с помощью
болтов (D), С-толстых шайб и гаек (E).
Рис. 6
Регулировочные болты (B и C) расположе-
ны по прямой линии заводом-изготовителем.
Каретка должна быть выровнена для про-
движения параллельно пильному диску и на
0,2 мм выше поверхности станины станка.
При загрузке панелей и при использова-
нии во время выставления направляющей
линейки, каретка должна быть фиксирована.
Для фиксации каретки, защелкните фик-
сатор на передней стороне каретки.
Если в течение долгого времени соверша-
лось большое количество коротких переме-
щений каретки, например, для поперечного
распила твердого дерева, возможно смеще-
ние шариковой обоймы между верхней и
нижней частью каретки.
Это означает, что каретка больше не бу-
дет выезжать до самого конца.
Оператор станка почувствует сопротивле-
ние при выдвижении каретки.
Это можно исправить, сделав несколько
коротких, легких толчка против упора буфе-
ра, расположенного в конце стола, пока
поддерживающая шариковая обойма не ста-
нет на свое место и не позволит выезжать
каретке до самого конца.
Рекомендуется проводить очистку каретки
ежедневно, а также удалять древесные
опилки и стружки, которые время от времени
заполняют стол.
После
выдувания
пыли
необходимо
сбрызнуть на металлические направляющие
верхней и нижней части каретки таким лег-
ким маслом, как WD-40.
Никогда для этих целей не используйте
вязкое масло или технический жир!
Монтаж дополнительного стола каретки
Установка стола не должна выполняться
во время работы станка.
Поставьте Т-образную опору стола на вы-
движную опорную ногу, стол выдвиньте и
зафиксируйте на каретке.
Рис. 8
Стол и выдвижная направляющая выров-
нены
по
одной
прямой
заводом-
изготовителем. Поверхность стола должна
быть на одном уровне с поверхностью карет-
ки.
Стол двигается параллельно с кареткой.
Монтаж упора для поперечного распила
Установка упора для поперечного распила
не должна выполняться во время работы
станка.
Стол каретки имеет 2 отверстия, которые
позволяют устанавливать упор в двух пози-
циях: с передней и с задней стороны стола
каретки.
Вставьте болты на упоре в стол каретки и
зафиксируйте в этом положении при помощи
двух круглых ручек-гаек.
Рис. 9
