10

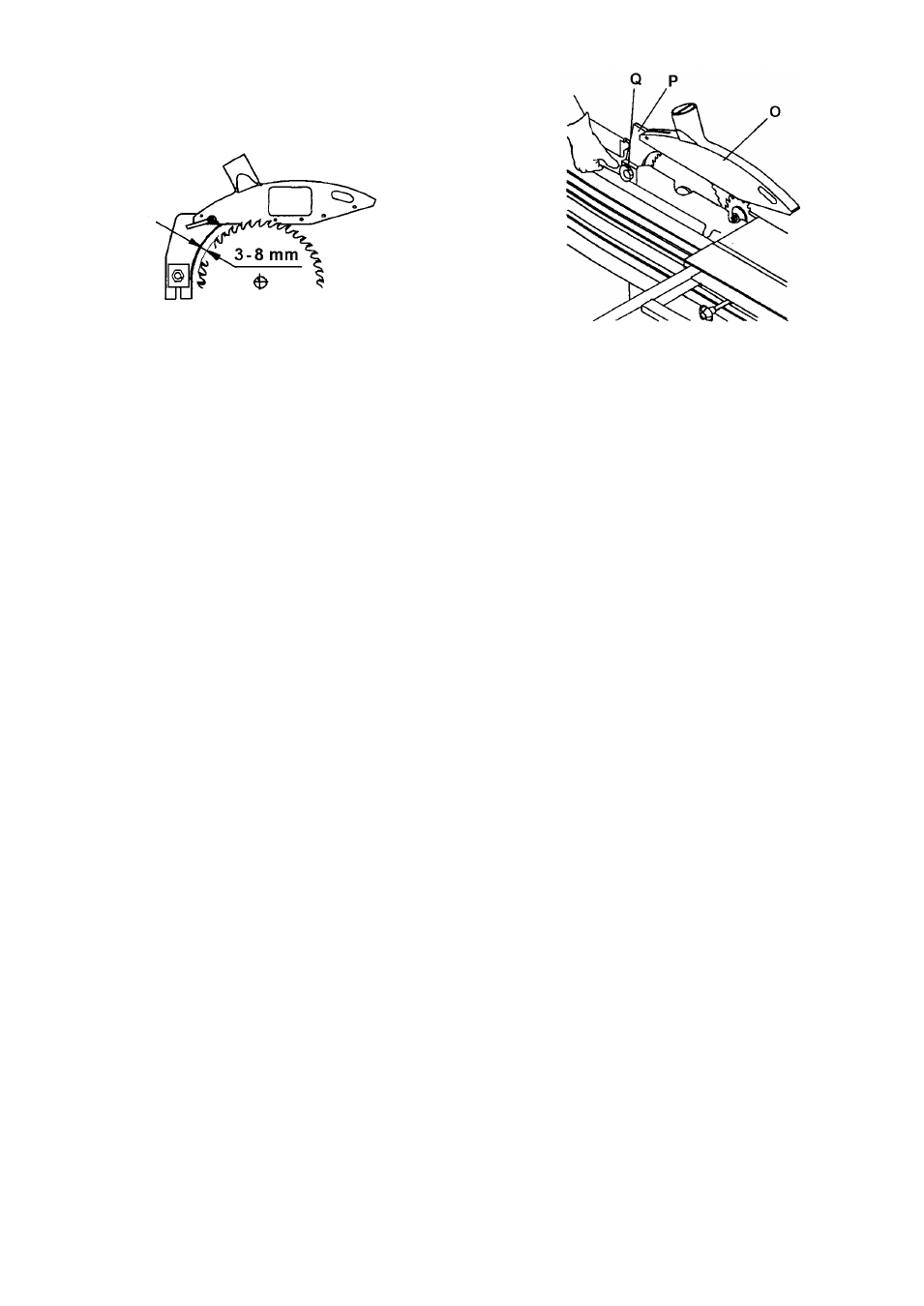

Расклинивающий нож должен быть отре-
гулирован таким образом, чтобы по всей
длине расстояние между ним и пилой было в
пределах от 3-х до 8 мм (Рис. 16).
Рис. 16
Расклинивающий нож (P, Рис 17) может
быть отрегулирован как в вертикальном, так
и в горизонтальном положении.
Высота установки должна быть отрегули-
рована таким образом, чтобы нижняя часть
ножа никогда не превышала 3 мм самого вы-
сокорасположенного зуба диска.
После настройки высоты всегда фикси-
руйте центральный болт (Q).
Положение относительно боковых сторон
расклинивающего ножа отрегулировано за-
водом-изготовителем.
Для установки расклинивающего ножа на
одной прямой с дисковой пилой используют-
ся 4 малых регулировочных винта. Для про-
резания пазов или протачивания канавок
требуется специальный расклинивающий
нож.
Расклинивающий нож должен быть отре-
гулирован таким образом, чтобы во время
эксплуатации верхняя часть ножа никогда не
опускалась ниже, чем высшие зубья диска.
Никогда не снимайте этот расклиниваю-
щий нож. Обратная отдача сильна и очень
опасна.
Монтаж защиты пильного диска
Использование защиты дисковой пилы
обязательно.
Защитное устройство дисковой пилы
должно быть опущено к обрабатываемому
изделию для минимизации числа открытых
зубьев.
Положение защитного устройства (O)
должно быть отрегулировано таким образом,
чтобы были покрыты оба, основной и под-
резной диски, а высота подъема должная
быть такой, чтобы обрабатываемое изделие
могло легко скользить под ним (Рис. 17).
Рис. 17
Убедитесь в том, что рукоятка блокировки
затянута до конца.
В целях безопасности и проблем со здо-
ровьем настоятельно рекомендуется подклю-
чить станок к вытяжной системе.
Требуется подсоединить оба выходных от-
верстия. Вытяжная система должна быть
достаточно мощной, чтобы поддерживать
скорость воздушного потока как минимум 20
м/сек., при 100 мм выходном отверстии
станка.
5.3. Подключение вытяжной установки
Перед пуском в эксплуатацию станок дол-
жен быть подключен к вытяжной установке
таким образом, чтобы при включении станка
автоматически включалась вытяжная уста-
новка.
Шланг, Y-образная соединительная деталь
и опора шланга подсоединяются непосредст-
венно к станку.
Пропускная способность вытяжной уста-
новки диаметром 100 мм должна быть 20
м/сек.
Вытяжные шланги должны соответство-
вать по качеству «трудновоспламеняемым»
материалам и соединены с заземлением вен-
тиляционной установки.
5.4. Подключение к электрической сети
Подсоединение к сети со стороны клиен-
та, а также применяемые удлинители долж-
ны соответствовать тех. характеристикам.
Напряжение сети и частота должны соот-
ветствовать рабочим параметрам, указанным
на фирменной табличке.
Установленное потребителем защитное
устройство должно быть рассчитано на 16 А.
Подключение и ремонт электрического
оборудования разрешается проводить только
квалифицированным электрикам.
Станок оснащен 16 – амперной штепсель-
ной вилкой стандарта CCE Euro, вмонтиро-
ванной в заднюю стенку корпуса.
Внимание!:
-Перед запуском станка в первую очередь
проверьте, не вращается ли свободно вал
