9

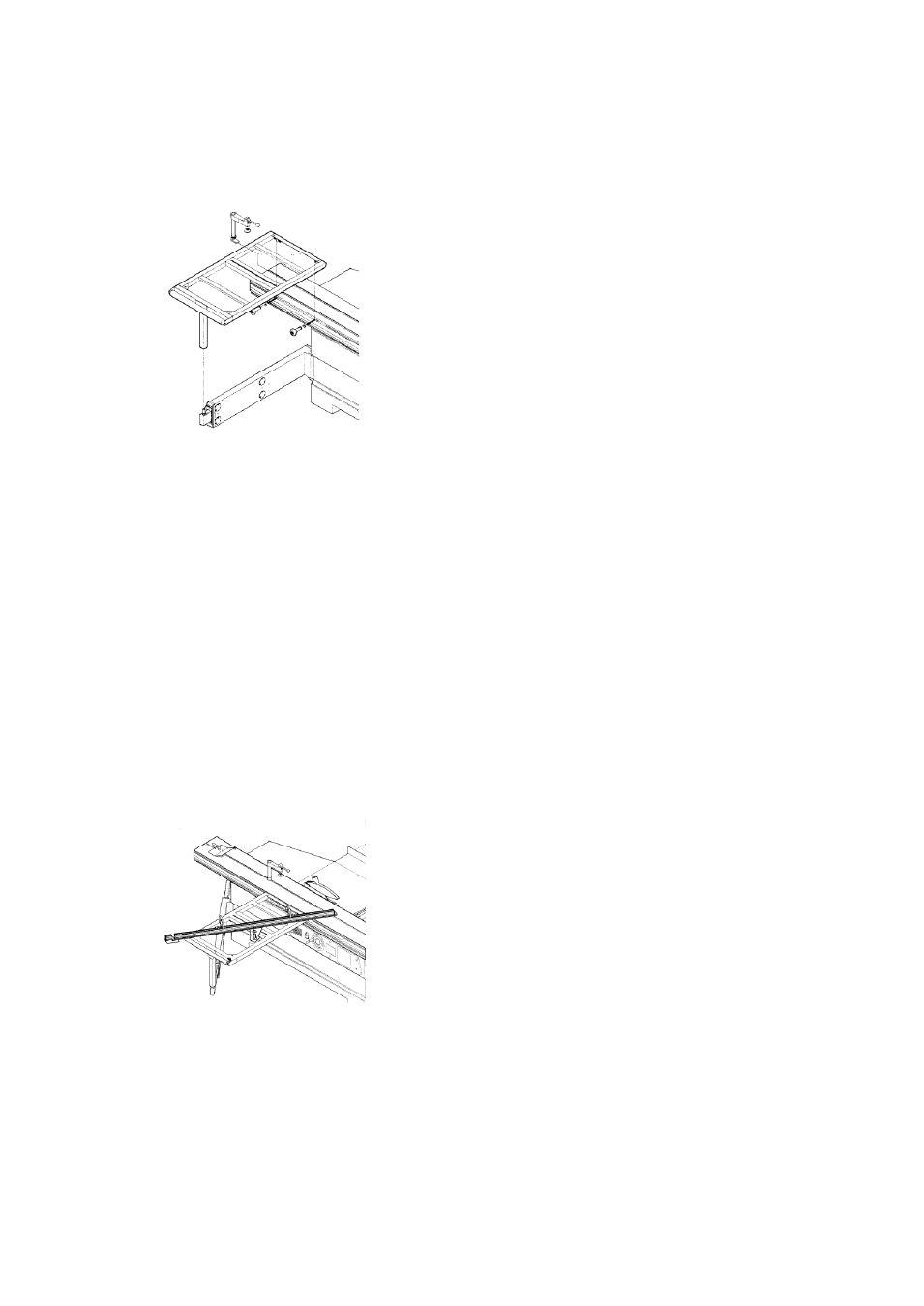

Монтаж дополнительного стола каретки

Установка стола не должна выполняться

во время работы станка.

Поставьте Т-образную опору стола на вы-

движную опорную ногу, стол выдвиньте и
зафиксируйте на каретке.

Рис. 8

Стол и выдвижная направляющая выров-

нены

по

одной

прямой

заводом-

изготовителем. Поверхность стола должна
быть на одном уровне с поверхностью карет-
ки.

Стол двигается параллельно с кареткой.

Монтаж упора для поперечного распила

Установка упора для поперечного распила

не должна выполняться во время работы
станка.

Стол каретки имеет 2 отверстия, которые

позволяют устанавливать упор в двух пози-
циях: с передней и с задней стороны стола
каретки.

Вставьте болты на упоре в стол каретки и

зафиксируйте в этом положении при помощи
двух круглых ручек-гаек.

Рис. 9

Отверстия упора под углом 90° устанав-

ливаются на столе заводом изготовителем.

Проверка шкал по эталону на упоре для

поперечного распила: шкала на упоре уста-
навливается заводом-изготовителем и не
требует повторных регулировок.

Для проверки установок закрепите в оп-

ределенном месте и отпилите деталь для
пробы.

Измерьте точную длину детали, ослабьте

круглые ручки-гайки, удерживающие на оси

Т-образные винты, и передвигайте упор до
тех пор, пока размеры не будут соответство-
вать длине только что отпиленной детали.

При использовании выдвижной добавоч-

ной части второй ограничитель хода мате-
риала должен быть установлен в самом кон-
це для создания разных шкал, находящихся
в соответствии друг с другом.

Лучший способ – сделать несколько кон-

трольных замеров на разных длинах.

Когда спустя какое-то время защитная

крышка на передней стороне упора срезает-
ся, ее необходимо заменить.

Установка упора для распила под углом

45°

Установка упора для распила под углом

45° не должна выполняться во время работы
станка.

Для установки требуемого угла: открутите

круглые ручки-гайки, установите упор в со-
ответствующие отверстия на столе каретки и
регулируйте в заданную позицию.

Монтаж пильного диска

Диск должнен соответствовать техниче-

ским характеристикам станка.

Максимальный диаметр пильного диска,

применяющийся на данном станке – 315 мм.

Перед установкой проверьте пильный

диск на предмет наличия дефектов (трещин,
поломанных зубъев, деформаций). Не ис-
пользуйте дефектные диски.
Внимание!:

Применение пильных дисков из быстро-

режущей стали запрещено! Используйте дис-
ки только с твердосплавными режущими на-
пайками.

Зубья диска должны быть направлены в

сторону распила (вниз)

Во время работы с диском надевайте под-

ходящие перчатки.
ВНИМАНИЕ!:

Всегда отключайте станок от источника

электропитания во время замены диска.

Продвиньте передвижной стол вперед

(JTSS-1500/1700)

или

назад

(JTSS-

2500/3000/3200) и откройте нижний защит-
ный кожух пильного диска.

Поднимите основной диск в наивысшее

положение и открутите гаечным ключом гай-
ку на оси пильного диска (Рис. 14).
