Инструкция по эксплуатации Jet Tools JTSS-1700
Страница 11
11

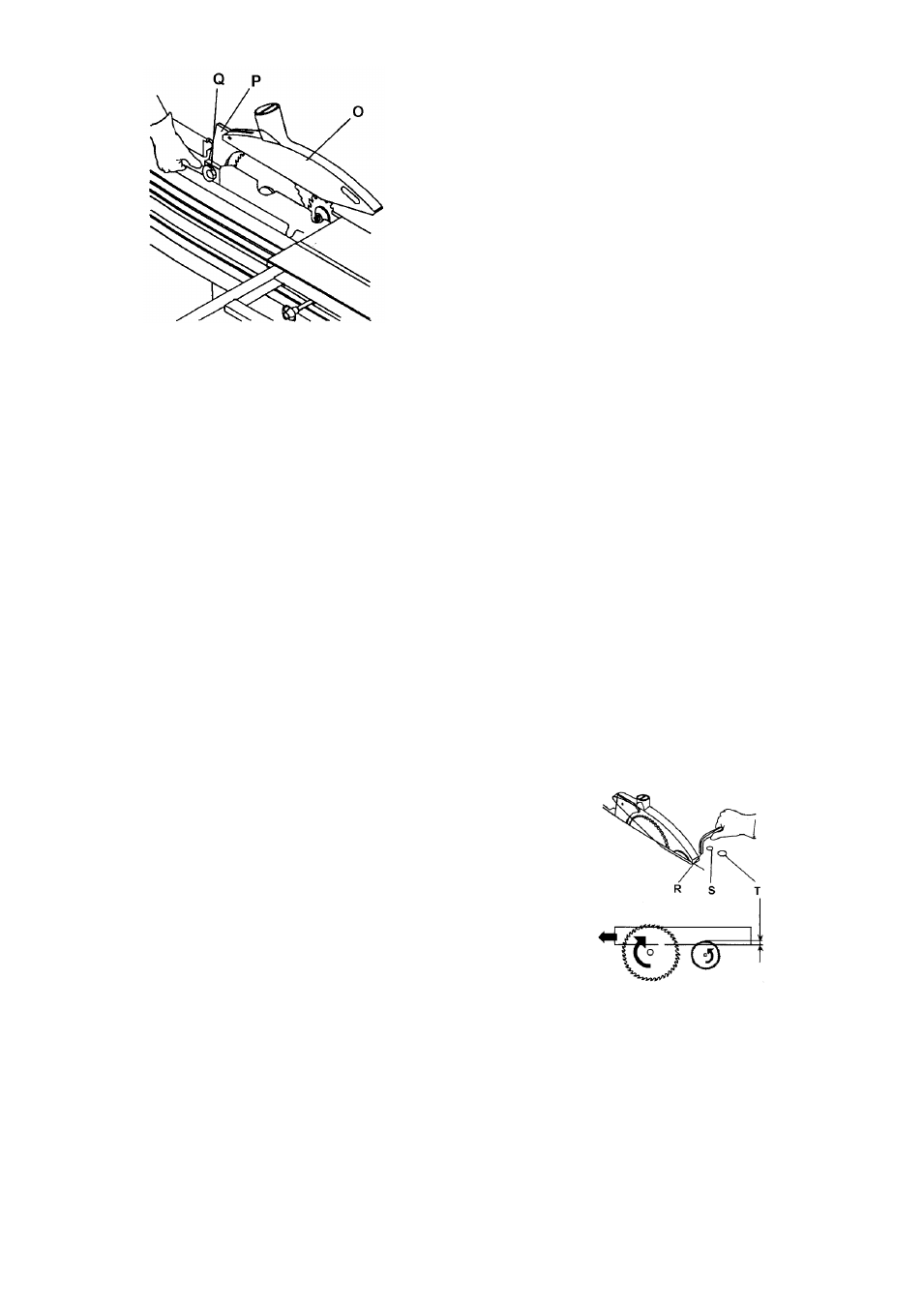

Рис. 17
Убедитесь в том, что рукоятка блокировки
затянута до конца.
В целях безопасности и проблем со здо-
ровьем настоятельно рекомендуется подклю-
чить станок к вытяжной системе.
Требуется подсоединить оба выходных от-
верстия. Вытяжная система должна быть
достаточно мощной, чтобы поддерживать
скорость воздушного потока как минимум 20
м/сек., при 100 мм выходном отверстии
станка.
5.3. Подключение вытяжной установки
Перед пуском в эксплуатацию станок дол-
жен быть подключен к вытяжной установке
таким образом, чтобы при включении станка
автоматически включалась вытяжная уста-
новка.
Шланг, Y-образная соединительная деталь
и опора шланга подсоединяются непосредст-
венно к станку.
Пропускная способность вытяжной уста-
новки диаметром 100 мм должна быть 20
м/сек.
Вытяжные шланги должны соответство-
вать по качеству «трудновоспламеняемым»
материалам и соединены с заземлением вен-
тиляционной установки.
5.4. Подключение к электрической сети
Подсоединение к сети со стороны клиен-
та, а также применяемые удлинители долж-
ны соответствовать тех. характеристикам.
Напряжение сети и частота должны соот-
ветствовать рабочим параметрам, указанным
на фирменной табличке.
Установленное потребителем защитное
устройство должно быть рассчитано на 16 А.
Подключение и ремонт электрического
оборудования разрешается проводить только
квалифицированным электрикам.
Станок оснащен 16 – амперной штепсель-
ной вилкой стандарта CCE Euro, вмонтиро-
ванной в заднюю стенку корпуса.
Внимание!:
-Перед запуском станка в первую очередь
проверьте, не вращается ли свободно вал
пилы и все ли устройства безопасности уста-
новлены.
- Если направление движения неправиль-
но, необходимо нажать на фазовый преобра-
зователь внутри штепсельной вилки стан-
дарта CCE Euro и повернуть его на 180°.
(Вращайте по часовой стрелке).
В целях обеспечения безопасности эту
операцию необходимо проводить, предвари-
тельно сняв пильный диск.
6. РАБОТЫ ПО НАЛАДКЕ И РЕГУЛИРОВКЕ.
Общие указания
Перед работами по наладке и регулиров-
ке, станок должен быть предохранен от не-
произвольного включения.
6.1. Подъем и наклон пильного диска
Во время работы станка нельзя выполнять
операции по настройке диска.
Используйте передний маховик для под-
нятия пильного диска. Один поворот махови-
ка соответствует 2,5 мм подъема вверх.
Чтобы смазать механизм для подъема или
опускания, всегда устанавливайте высоту
путем поднятия пильного диска.
Для наклона пильного диска используйте
левый маховик.
Принудительные упоры в 45° и 90° уста-
новлены заводом-изготовителем и не требу-
ют дополнительных настроек.
Запустите станок.
6.2. Регулировка подрезного диска
Установка высоты подрезного диска вы-
полняется путем поворота стопорного винта
(T).
Рис. 18
Максимальная глубина подреза при ис-
пользовании подрезного диска диаметром 80
мм равна 4 мм.
Каждый раз при замене основного диска
или даже после его заточки, необходимо за-
ново регулировать положение подрезного
диска, чтобы сравнить ширину зубьев с ос-
новным диском.
Очень важно провести данную процедуру,
чтобы убедиться в чистоте пропила, без ско-
лов.
