6
Установите инструмент в соответствии с
направлением вращения шлифовального
круга.

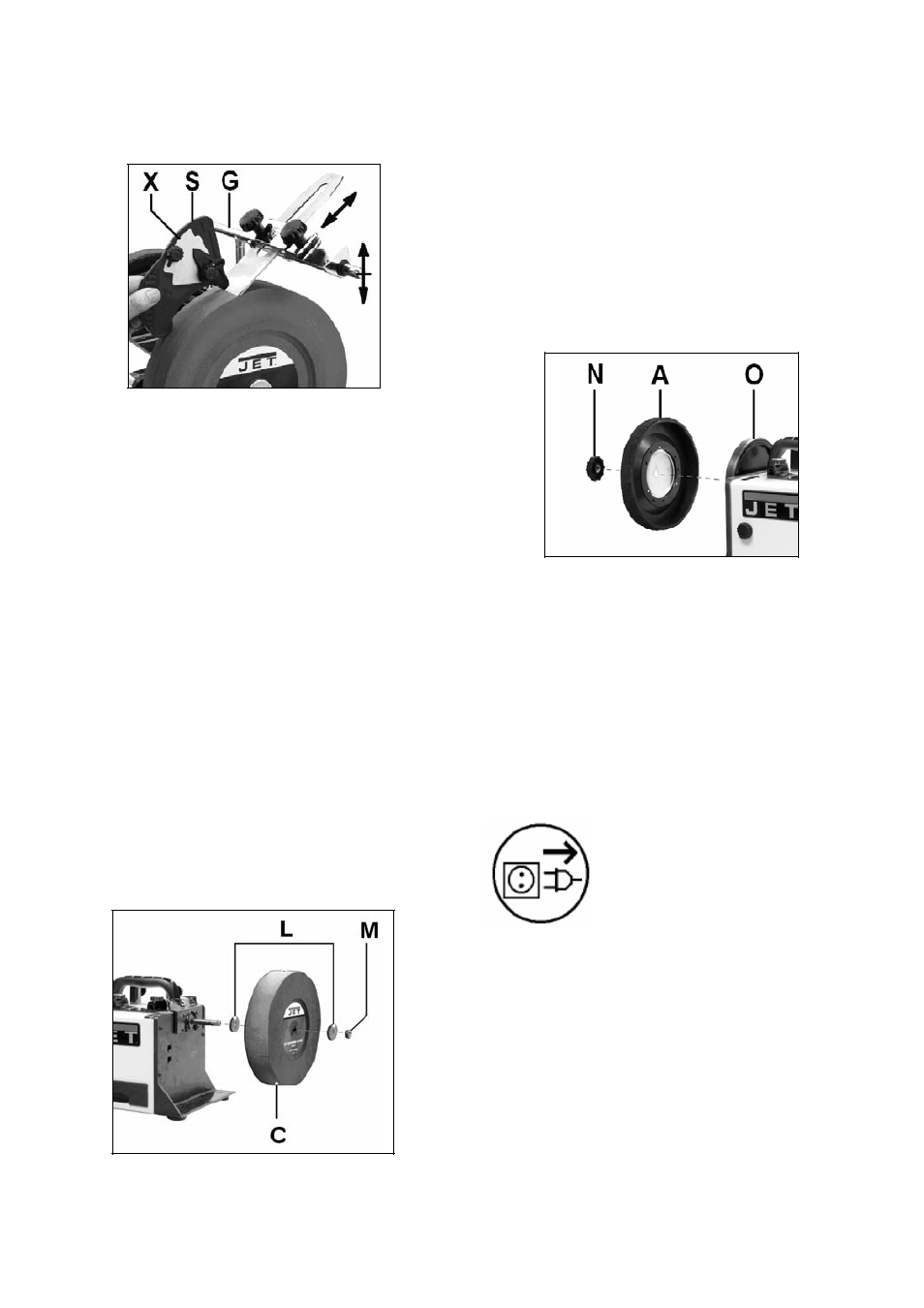

Установите направляющую (G, Рис. 9) и
инструмент под нужным углом.
Рис. 9
Используйте угловой калибр (S) для про-
верки угла заточки на шлифовальном кругу.
УКАЗАНИЕ:
На шкале (X) необходимо установить диа-
метр шлифовального круга.
7.2. Регулировка частоты вращения по-
лировального круга
При сильном давлении инструментом на
круг может соскальзывать кожаный круг.
Чтобы этого избежать, на станке установ-
лен регулятор частоты вращения (D). При
повороте регулятора по часовой стрелке час-
тота вращения плавно уменьшается до нуж-
ного значения.
При этом можно избежать деформации
фрикционного диска (О).
7.3. Замена шлифовального круга
Шлифовальный круг необходимо заменить
(C), когда диаметр круга станет меньше 150
мм.
Отключите станок от эл. сети.
Ослабьте гайку (M) и снимите старый шли-
фовальный круг.
Рис. 10
Новый шлифовальный круг должен соот-
ветствовать техническим данным.
Перед установкой шлифовальный круг не-
обходимо осмотреть его на повреждения
(трещины и сколы).
Не используйте повреждённые шлифо-
вальные круги.
Установите шлифовальный круг (C, Рис.
10, Jet артикул: 708042).
С обеих сторон шлифовального круга по-
ставьте шайбы (L) и затяните гайку (M).
7.4. Замена съёмного кожаного шлифо-
вального круга
Отключите станок от эл. сети.
Ослабьте барашковую гайку (N) и снимите
старый кожаный диск.
Рис. 11
Установите новый кожаный круг (A, Рис.
11, Jet артикул: 708043)
Следите за тем, чтобы 3 штифта входили в
посадочные места на фрикционном диске
(O).
Если круг плохо вращается, прокрутите
кожаный шлифовальный круг, пока он не
наберёт нужной скорости.
Затяните барашковую гайку (N).
8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ОС-
МОТР
Перед тем как проводить
работы по техобслуживанию и
чистке станка нужно отклю-
чить станок от эл. сети.
Подключение и ремонт
электрического оборудования
должны проводить только квалифицирован-
ные специалисты.
После работ по техобслуживанию и чистке
необходимо снова установить все защитные
приспособления.
Учитывайте, что строгальные ножи, обре-
зиненные валы привода движения заготовки,
плоские, поликлиновые, клиновые и другие
ремни, а также цепи, используемые в конст-
рукции станка, относятся к деталям быстро-
изнашивающимся (расходные материалы) и
требуют периодической замены. Гарантия на
такие детали не распространяется. Защит-
ные кожуха, отдельные детали из пластика и
алюминия, используемые в конструкции
станка, выполняют предохранительные
