4
5 ТРАНСПОРТИРОВКА И ПУСК В ЭКС-
ПЛУАТАЦИЮ
5.1. Транспортировка и установка
Установка станка должна производиться в
закрытых помещениях, при этом достаточно
условий обычной столярной мастерской.
Поверхность, на которой устанавливается
станок, должна быть достаточно ровной и
способной выдерживать нагрузки. При необ-
ходимости станок можно жестко закрепить
на устанавливаемой поверхности.
Станок поставляется не полностью смон-
тированным но комплектным.
5.2. Монтаж
Перед проведением монтажно-наладочных
работ отключите станок от эл. сети!
Удалите защитную смазку от ржавчины с
деталей при помощи мягких растворителей.
Установите станок на плоскую поверх-
ность.
Удалите смазку со стола с помощью мягко-
го растворителя.
Вытащите пенопласт, который находится
между двигателем и корпусом.
Снимите ящик для инструментов (E).
Поставьте станок в сторону и уберите пе-
нопласт.

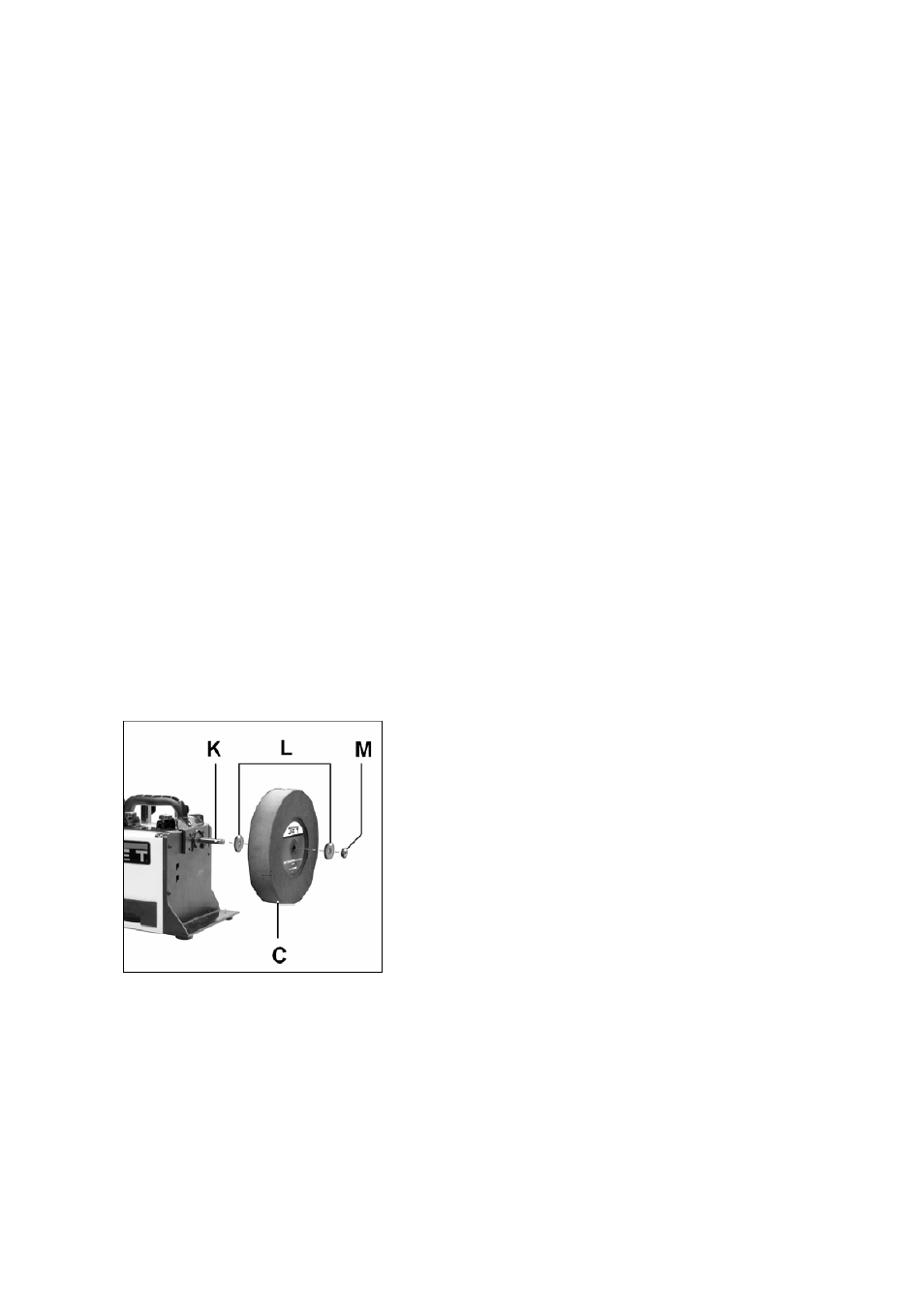

Монтаж шлифовального круга
Установите шлифовальный круг (C) на вал
(K).
По обе стороны шлифовального круга ус-
тановите шайбы (L) и затяните гайки (M).
Рис.4
УКАЗАНИЕ:
Шлифовальный круг начисто отшлифован
алмазом на заводе.
Благодаря этому с первых минут работы
шлифовальный круг вращается без биения.
Монтаж ёмкости для воды
Установите ёмкость для воды (F, Рис. 1)
сбоку от корпуса.
Наполните ёмкость водой до отметки
“MAX”.
УКАЗАНИЕ:
В течение первых 15 минут камень погло-
щает много воды (около 0,5 литра).
Если диаметр шлифовального круга
уменьшится, установите ёмкость для воды во
второе крепление, расположенное чуть выше
над первым.
Монтаж стандартной направляющей
Установите стандартную направляющую
(G) на станок.
Для различных способов шлифования есть
несколько вариантов монтажа.
Возможности хранения принадлежностей:
Направляющую можно хранить в ящике
для инструментов (E).
Угломер (T) можно разместить сбоку на
корпусе станка. На месте для хранения при-
креплён магнит.
На угловом калибре установлен магнит,
поэтому калибр можно прикрепить в любом
месте на корпусе станка.
5.3. Подключение к сети
Перед тем как включить станок в сеть,
проверьте, чтобы выключатель (I, Рис. 2)
находился в положении «ВЫКЛ».
Подсоединение к сети со стороны пользо-
вателя, а также применяемые удлинители
должны соответствовать
тех.характеристикам станка.
Напряжение сети и частота должны соот-
ветствовать рабочим параметрам, указанным
на заводской табличке.
Установленное пользователем защитное
устройство должно быть рассчитано на 10 А.
Подключения и ремонт электрического
оборудования разрешается проводить только
квалифицированным электрикам.
5.4. Пуск в эксплуатацию
Станок включается и выключается с по-
мощью выключателя (I).
Для доведения поверхности различного
инструмента на станке есть регулировка час-
тоты вращения от 90 до 150 об/мин.
С помощью регулятора частоты вращения
(H) можно подобрать необходимую скорость
для любого вида работы.
Если в результате использования диаметр
шлифовального круга уменьшится, это мож-
но компенсировать более высокой частотой
вращения.
6. РАБОТА СТАНКА
Для удобства, если необходимо, можно
повернуть станок на 180°.
Используйте необходимые средства защи-
ты.
Всегда надевайте защитные очки.
Во время работы на станке следите за тем,
чтобы пальцы находились на безопасном
расстоянии от шлифовального круга.
Искрение, возникающее в результате
шлифования всухую, может стать причиной
травм и воспламенения горючих веществ.
