инструкция по эксплуатации станка JET мод. JBG-150, JBG-200
5
Защитные козырьки от искр и установочные
кронштейны защитных козырьков для глаз
! ОСТОРОЖНО
Выключите и отключите
верстачный шлифовальный станок от
питания.
Необходимые детали:
2 ......
Установочные кронштейны
защитного козырька для глаз ............. (42)
4 ......
Установочные винты ........................... (46)
4 ......
Шайбы .................................................. (48)
2 ......
Искрогасители ............................. (43) (44)
4 ......
Гайки .................................................... (47)
Искрогасители, установочные кронштейны
защитного козырька для глаз, блоки защитных
козырьков для глаз и необходимые для монтажа
детали упакованы в пластиковый пакет,
включенный в комплект поставки шлифовального
станка. Рисунки 2 и 3 демонстрируют сборку для
правостороннего искрогасителя и защитного
козырька для глаз. Все детали одинаковые,
кроме того, что имеются правый и левый
искрогасители. Смотрите на Рисунок 2, чтобы
убедиться, что вы установили их правильно.
Ссылаясь на Рисунок 2:
1.
Выберите
правый
искрогаситель
(С),
установочный кронштейн (D), а также болт (А)
и шайбу (В).
Защитный козырек для глаз
Два блока защитных козырьков для глаз, каждый
завернут в прозрачный пластик, включены в
комплект поставки шлифовального станка.
Каждый блок состоит из следующих деталей:
1 ......
Защитный козырек для глаз ............... (45)
1 ......
Установочная пластина защитного
козырька для глаз............................... (42)
2 ......
Установочные винты ........................... (46)
2 ......
Шайбы .................................................. (48)
1 ......
Искрогаситель ............................. (43) (44)
2 ......
Гайки .................................................... (47)
Защитные козырьки для глаз идентичны и
подходят для установки с любой стороны
шлифовального станка.
Чтобы установить (см. Рисунок 3):
1.
Разверните один блок, достаньте детали и
разложите их.
2.
Наверните два установочных винта (А)
через
установочную
пластину
(В),
защитный
козырек
для
глаз
(C),
установочный кронштейн (D) и шайбы (Е), а
затем затяните их при помощи гаек (F).
3.
Установите искрогаситель (С) и установочный
кронштейн (D) на правую защиту круга
шлифовального станка, как показано на
Рисунке 2, при помощи болта (А) и шайбы (В).
4.
Отрегулируйте искрогасители так, чтобы они
находились на расстоянии не более 1/16" от
поверхности шлифовального круга или
другого используемого аксессуара.
5.
Установите
левый
искрогаситель
и
установочный кронштейн таким же образом.
Примечание: По мере снашивания круга,
искрогасители необходимо регулировать, чтобы
сохранить зазор в размере 1/16".

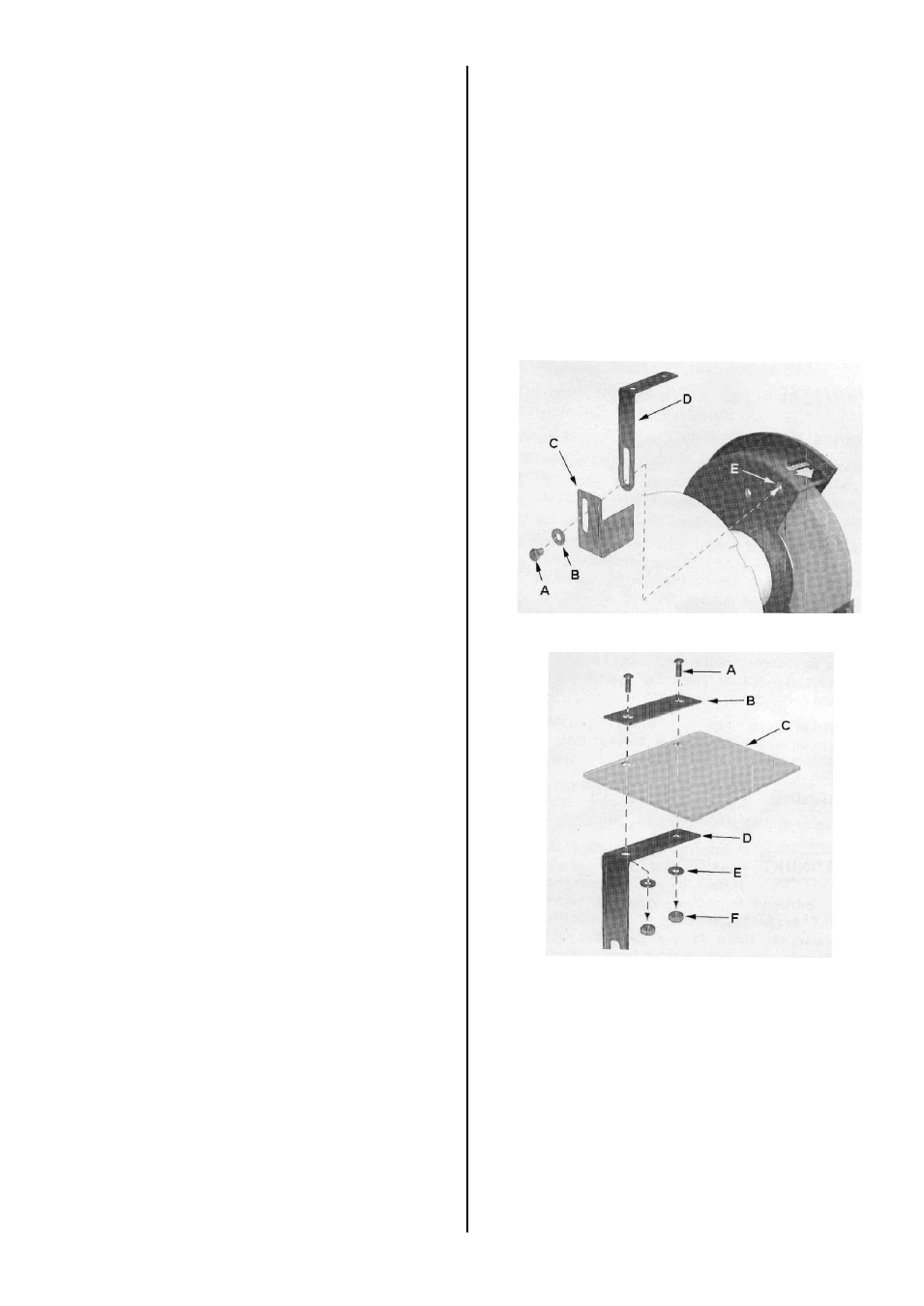

Рис.2
Рис.3
Примечание: Защитные козырьки для глаз
должны двигаться свободно, но при этом
оставаться на месте после того, как будут
затянуты.
Повторите с другой стороны.
Установка шлифовального станка
Чтобы избежать смещения шлифовального
станка во время работы, его необходимо
надежно зафиксировать на рабочей поверхности
или на шлифовальной стойке.
1.
Выровняйте отверстия на шлифовальном
станке
с
заранее
просверленными
