инструкция по эксплуатации станка JET мод. JBG-150, JBG-200
4
2 ......
Искрогаситель .............................. (43)(44)
4 ......
Гайка #8-32 .......................................... (47)
1 ......
Инструкция по эксплуатации
1 ......
Гарантийный талон
JBG-200
1 ......
Заточной станок
2 ......
200 мм шлифовальный круг ........ (31)(32)
2 ......
Упор инструмента ........................ (38)(39)
4 ......
Шайба 5/16” ......................................... (40)
4 ......
Винт 5/16”-18х1/2”................................ (41)
2 ......
Шайба 1/4” (49)
2 ......
Винт 1/4”-20х3/8” ................................. (50)
2 ......
Защитный экран .................................. (45)
2 ......
Кронштейн экрана ............................... (42)
4 ......
Винт #8-32х1/2” .................................... (46)
4 ......
Шайба #8 ............................................. (48)
2 ......
Искрогаситель .............................. (43)(44)
4 ......
Гайка #8-32 .......................................... (47)
1 ......
Инструкция по эксплуатации
1 ......
Гарантийный талон
Внимание:
Прочтите и поймите инструкцию по эксплуатации,
перед тем, как начать работать!
Не соблюдение правил эксплуатации и техники
безопасности может привести к серьезным
травмам.
Сборка
Ваш верстачный шлифовальный станок требует
только сборки защитного козырька для глаз и
подручников. Для вашей безопасности не
подключайте шлифовальный станок к источнику
питания, пока не завершите наладку. Разводной
гаечный ключ и крестообразная отвертка -
единственные
инструменты,
которые
вам
необходимы для того, чтобы провести все
обычные наладки и с м
ену кругов на этом
шлифовальном станке.
! ПРЕДУПРЕЖДЕНИЕ
Убедитесь,
что
верстачный шлифовальный станок не
включен в розетку, и что переключатель
находится в положении ВЫКЛЮЧЕНО.
! ПРЕДУПРЕЖДЕНИЕ
Не
подключайте
шлифовальный станок к электропитанию,
пока не проверите его на предмет
повреждений во время транспортировки, не
проведете его полную сборку, а также
перемещение на постоянное место его
нахождения! Невыполнение этого требования
может привести к серьезным повреждениям!
Подручники
! ОСТОРОЖНО
Выключите и отключите
верстачный шлифовальный станок от
питания.
Необходимые детали:
2 ......
Подручники ........................................ (38)(39)
4 ......
Шайбы ...................................................... (40)
4 ......
Винты с шестигранной головкой ............ (41)

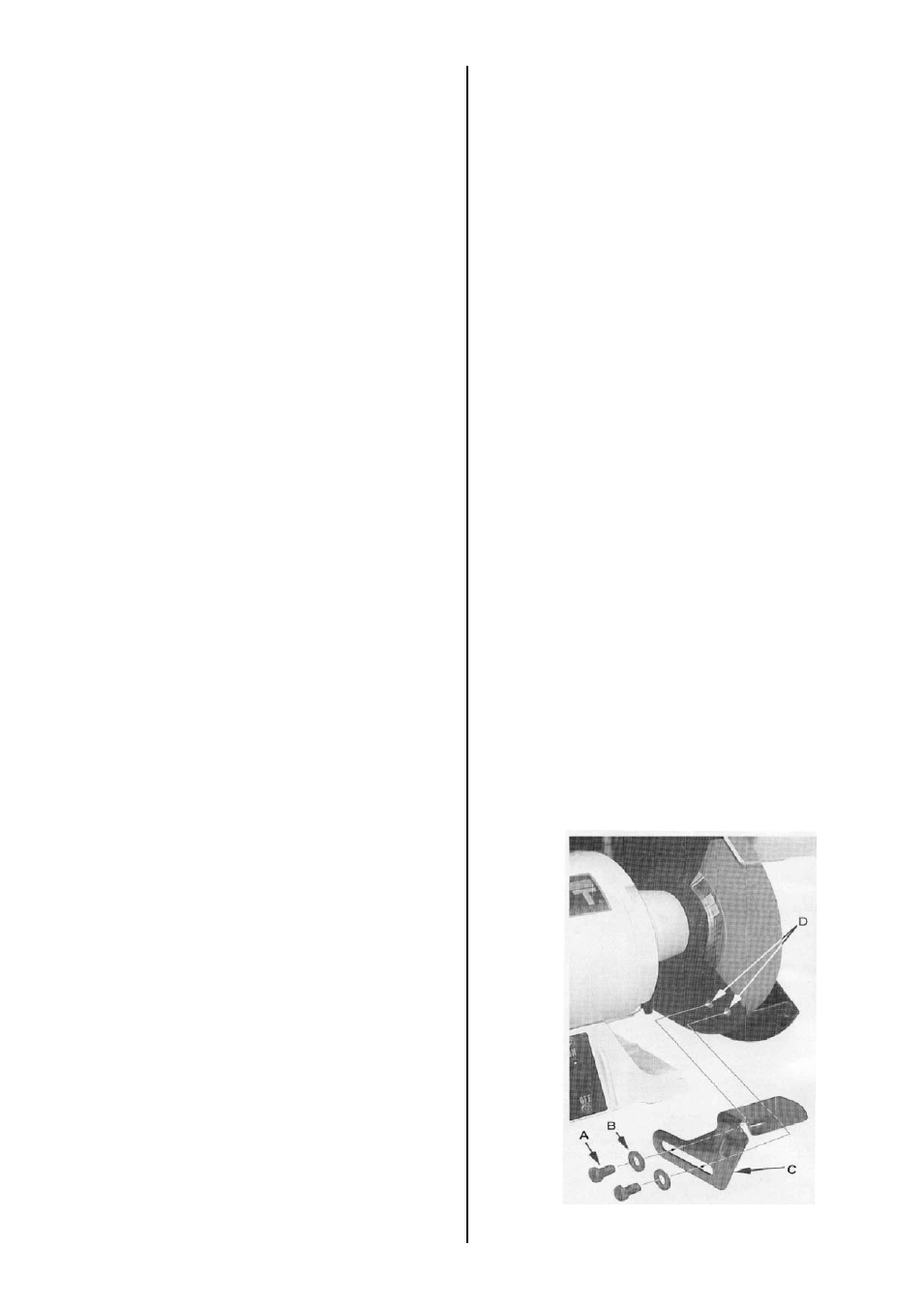

Ссылаясь на Рисунок 1:
1.
Выньте подручники из верхней части
пенополивинилхлоридового
упаковочного
слоя.
Имеется правый и левый подручники.
Смотрите на Рис. 1, чтобы убедиться в том,
что вы устанавливаете их правильно.
2.
Используя болты (А) и шайбы (В) из
пластикового
пакета,
зафиксируйте
подручники, накрутив два болта (А) через
две плоские шайбы (В) и кронштейн
подручника (С) на корпус круга (D), как
показано
на
Рисунке
1.
Подручники должны быть отрегулированы
так, чтобы между ними и шлифовальным
кругом
или
другими
используемыми
аксессуарами было расстояние в пределах
1/16". По мере снашивания круга, подручник
необходимо регулировать, чтобы сохранить
зазор в размере 1/16".
! ПРЕДУПРЕЖДЕНИЕ
Не эксплуатируйте
этот
шлифовальный
станок
без
установленных
защитных
ограждений,
находящихся
в
рабочем
состоянии!
Невыполнение этого условия может привести
к серьезным увечьям!
! ПРЕДУПРЕЖДЕНИЕ
Круги с трещинами
или сколами могут повредить или привести к
серьезной поломке шлифовального станка
и/или
серьезному
увечью
оператора!
Регулярно проверяйте круги на предмет
повреждений!
Рис.1
